Filtr aktywny 25A 3x400V, IP20, panel HMI 4,3"" | AHF 25A Aniro

Opis i Kluczowe Cechy

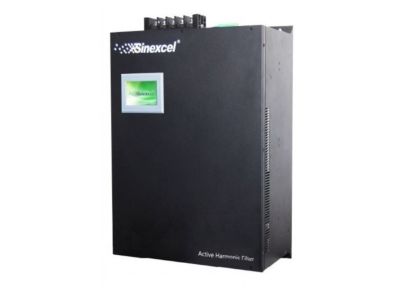

Filtr aktywny 25A (symbol AHF 25A) o napięciu znamionowym 3x400V przeznaczony jest do redukcji harmonicznych prądu w sieciach trójfazowych. Wyposażony w panel HMI 4,3" ułatwiający konfigurację parametrów i monitorowanie stanu pracy. Stopień ochrony IP20 zapewnia bezpieczeństwo w suchych pomieszczeniach wewnętrznych.

• Prąd znamionowy 25A: Możliwość pracy z obciążeniami do 25 amperów w sieciach trójfazowych 400V, skutecznie redukując harmoniczne.
• Zasilanie 3x400V: Kompatybilny z typowymi instalacjami przemysłowymi i energetycznych, zapewniający stabilną pracę w warunkach obciążenia niesinusoidalnego.
• Stopień ochrony IP20: Ochrona przed dostępem do części niebezpiecznych oraz wnikaniem ciał stałych o średnicy powyżej 12,5 mm – idealny do pomieszczeń suchych.
• Panel HMI 4,3": Intuicyjna obsługa, szybki dostęp do parametrów pracy, alarmów i diagnostyki – zwiększa efektywność utrzymania ruchu.
• Redukcja harmonicznych: Aktywne filtrowanie zakłóceń prądowych, poprawia jakość energii i chroni podłączone urządzenia przed uszkodzeniami spowodowanymi zniekształceniami napięcia.

Zgodność z Normami

Filtr aktywny spełnia wymagania norm dotyczących kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa elektrycznego. Posiada deklarację zgodności CE, co potwierdza jego zdolność do pracy w europejskich sieciach elektroenergetycznych.

Zastosowanie

Filtr aktywny 25A znajduje zastosowanie w instalacjach przemysłowych, budynkach biurowych oraz obiektach użyteczności publicznej, gdzie występują zakłócenia harmoniczne.

• Ochrona urządzeń elektronicznych przed uszkodzeniami spowodowanymi wysokimi harmonicznymi (np. napędy, komputery, układy sterowania).
• Poprawa jakości energii w sieciach zasilających wrażliwe odbiorniki, takich jak systemy automatyki przemysłowej.
• Redukcja strat energii w instalacjach zasilających oświetlenie LED, UPS-y i inne urządzenia generujące harmoniczne.
• Zastosowanie w rozdzielniach elektrycznych jako element poprawiający parametry sieci zasilającej.

Wskazówki Montażowe

Montaż filtra powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Urządzenie należy zamontować w suchym, wentylowanym miejscu, z dala od źródeł ciepła. Filtr należy podłączyć zgodnie z oznaczeniami na obudowie, zachowując odpowiednią kolejność faz. Po montażu przeprowadzić testy funkcjonalne i sprawdzić parametry pracy za pomocą panelu HMI. Wykonywać regularne przeglądy stanu technicznego zgodnie z zaleceniami producenta.

FAQ

• Czy filtr aktywny wymaga dodatkowego zasilania sterowania? Tak, panel HMI oraz układy sterowania filtra wymagają zasilania pomocniczego, które należy podłączyć zgodnie z dokumentacją techniczną.
• Jakie są typowe zakresy częstotliwości harmonicznych redukowanych przez filtr? Filtr aktywny 25A redukuje harmoniczne w zakresie od 2. do 50. harmonicznej, co obejmuje większość zakłóceń występujących w sieciach przemysłowych.
• Czy filtr można stosować w instalacjach jednofazowych? Nie, urządzenie jest przeznaczone wyłącznie do pracy w sieciach trójfazowych 3x400V. Do instalacji jednofazowych należy stosować filtry dedykowane dla takich sieci.
