Fieldbus, system rozproszony urządzenie podstawowe UR20-FBC-MOD-TCP-V2 | 2476450000 Weidmuller

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Weidmuller

Producent

Weidmuller

Kod

1233591

EAN

4050118487367

Kod Producenta

2476450000

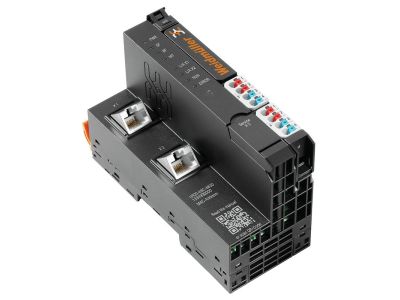

Fieldbus, system rozproszony urządzenie podstawowe UR20-FBC-MOD-TCP-V2

Informacja o Produkcie

Opis i Kluczowe Cechy

Urządzenie podstawowe systemu rozproszonego Fieldbus, model UR20-FBC-MOD-TCP-V2 (indeks 2476450000), pełni funkcję bramki komunikacyjnej protokołu Modbus TCP w architekturze rozproszonych wejść/wyjść. Jako element serii UR20 umożliwia elastyczne rozbudowywanie instalacji automatyki przemysłowej.

Komunikacja Modbus TCP: Standardowy, otwarty protokół przemysłowy zapewniający prostą integrację z PLC, systemami SCADA i sterownikami, bez konieczności stosowania dodatkowych konwerterów.
System rozproszony UR20: Urządzenie podstawowe dla modułów I/O serii UR20, pozwalające na tworzenie zdecentralizowanych struktur sterowania z centralną magistralą komunikacyjną.
Wersja V2: Udoskonalona wersja sprzętowa i programowa, gwarantująca stabilną pracę oraz kompatybilność z najnowszymi modułami peryferyjnymi serii UR20.
Konstrukcja modułowa: Umożliwia szybki montaż na szynie DIN TH35 oraz łatwą wymianę w przypadku modernizacji lub serwisu.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Implementacja protokołu Modbus TCP jest zgodna z ogólnymi specyfikacjami Modbus Organization. Szczegółowe certyfikaty oraz deklaracje zgodności dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Urządzenie podstawowe UR20-FBC-MOD-TCP-V2 znajduje zastosowanie w rozproszonych systemach automatyki przemysłowej i budynkowej, gdzie niezbędna jest komunikacja Modbus TCP z modułami I/O.

Integracja rozproszonych wejść/wyjść z centralnym sterownikiem PLC w sieci Modbus TCP.
Budowa zdecentralizowanych szaf sterowniczych w przemyśle (produkcja, logistyka, maszyny).
Komunikacja z systemami SCADA i wizualizacją procesów w czasie rzeczywistym.
Zastosowanie w automatyce budynkowej jako brama do sterowania oświetleniem, HVAC czy systemami klimatyzacji (przy użyciu odpowiednich modułów I/O UR20).

Wskazówki Montażowe

Urządzenie może być montowane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV) na szynie DIN TH35 w szafie sterowniczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania całego systemu. Podczas podłączania zasilania oraz sieci Ethernet (Modbus TCP) należy stosować przewody o przekroju i zakończeniach zgodnych z dokumentacją techniczną. Momenty dokręcania zacisków oraz schemat połączeń znajdują się w instrukcji producenta. Nie wolno przekraczać dopuszczalnych wartości prądowych i napięciowych podanych w karcie katalogowej.

FAQ

Czy urządzenie obsługuje protokół Modbus TCP? Tak, model UR20-FBC-MOD-TCP-V2 jest przeznaczony do komunikacji poprzez protokół Modbus TCP – wynika to bezpośrednio z oznaczenia MOD-TCP w symbolu produktu.
Jaką liczbę modułów I/O UR20 można podłączyć? Maksymalna liczba modułów zależy od konfiguracji systemu, obciążenia magistrali oraz zasilania. Konkretne dane znajdują się w dokumentacji technicznej serii UR20 i nie są podane w niniejszym opisie produktu.
Czy urządzenie wymaga zewnętrznego źródła zasilania? Tak, urządzenie podstawowe potrzebuje zasilania napięciem stałym (szczegółowo opisane w karcie katalogowej). Przed podłączeniem należy sprawdzić parametry zasilania zgodnie z instrukcją.
