Alternatywny kod produktu: 5ST30212
Opis i Kluczowe Cechy

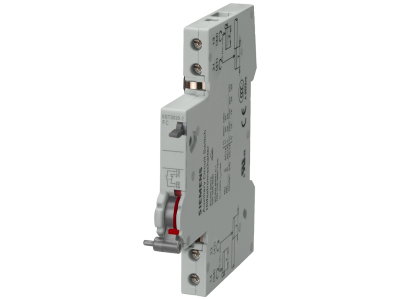

Styk sygnałowy usterek 5ST3021-2 firmy Siemens to dedykowane wyposażenie dodatkowe do wyłączników nadmiarowo-prądowych serii 5SL, 5SY oraz wyłączników różnicowoprądowych i RCBO 5SU1, RCCB 5SV. Wyposażony w dwa styki normalnie otwarte (2NO) oraz wbudowany przycisk testowania i potwierdzania, umożliwia zdalną sygnalizację zadziałania zabezpieczenia oraz ręczne sprawdzenie poprawności działania układu sygnalizacyjnego bez konieczności wywoływania rzeczywistej usterki. Produkt przeznaczony do montażu w rozdzielnicach na szynie TH35.

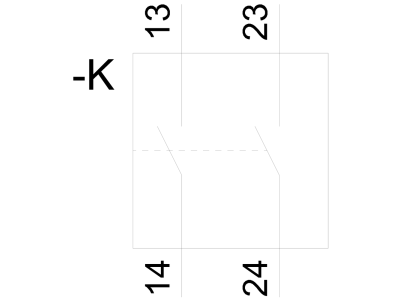

- 2 styki NO (normalnie otwarte): Zapewniają niezawodną sygnalizację stanu wyłącznika (np. do sterownika PLC, przekaźnika lub diody LED) – brak potencjału w stanie normalnym, podanie sygnału po zadziałaniu zabezpieczenia.
- Przycisk testowania i potwierdzania: Umożliwia symulację zadziałania wyłącznika w celu sprawdzenia toru sygnalizacyjnego oraz potwierdzenie obsługi serwisowej bez ingerencji w obwód główny.
- Kompatybilność z seriami 5SL, 5SY, 5SU1, 5SV: Uniwersalne dopasowanie do szerokiej gamy wyłączników nadmiarowo-prądowych i różnicowoprądowych Siemens SENTRON – jeden model do wielu zastosowań.
- Prosty montaż na zatrzask: Instalacja bez użycia narzędzi na szynie DIN TH35, oszczędność czasu podczas rozbudowy rozdzielnicy.
- Wymagane złącze 5ST3805-1 dla RCBO 5SU1: Dla prawidłowego podłączenia do wyłącznika różnicowoprądowego z zabezpieczeniem nadprądowym 5SU1 należy zastosować dedykowane złącze (5ST3805-1) – zapewnia bezpieczne i pewne połączenie.
Zgodność z Normami
Produkt zaprojektowany i wyprodukowany zgodnie z europejskimi standardami bezpieczeństwa dla aparatury modułowej. Oznaczony znakiem CE, spełnia wymagania dyrektyw unijnych w zakresie kompatybilności elektromagnetycznej i niskonapięciowej. Zaleca się stosowanie zgodnie z dokumentacją techniczną producenta oraz obowiązującymi przepisami krajowymi (np. normą PN-IEC 60364).
Zastosowanie
Styk sygnałowy 5ST3021-2 znajduje zastosowanie wszędzie tam, gdzie wymagana jest zdalna informacja o zadziałaniu wyłącznika oraz możliwość ręcznego testowania układów sygnalizacyjnych. Idealnie sprawdza się w instalacjach przemysłowych, komercyjnych i mieszkaniowych.
- Zdalna sygnalizacja zadziałania wyłącznika nadmiarowo-prądowego do systemu zarządzania budynkiem (BMS) lub sterownika PLC.
- Wizualna sygnalizacja awarii na panelu operatorskim (poprzez diodę LED lub przekaźnik) – szybka lokalizacja uszkodzonego obwodu.
- Testowanie i potwierdzanie poprawności toru sygnalizacyjnego podczas przeglądów okresowych bez przerywania zasilania odbiorników.
- Rozbudowa rozdzielnic w systemach SENTRON do pełnej diagnostyki i monitorowania stanu zabezpieczeń.
Wskazówki Montażowe
Montaż i podłączenie styków sygnałowych może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania oraz upewnij się, że wyłącznik nadmiarowo-prądowy lub różnicowoprądowy znajduje się w pozycji OFF. Styk montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy, bezpośrednio obok współpracującego wyłącznika. Do podłączenia użyj przewodów o przekroju dobranym do prądu obwodu sygnalizacyjnego (zalecany min. 0,5 mm²). Moment dokręcania zacisków oraz konieczność stosowania złącza 5ST3805-1 dla modelu 5SU1 sprawdź w dokumentacji technicznej producenta. Po zmontowaniu wykonaj test przyciskiem testowania, aby potwierdzić poprawność działania.
FAQ
- Czy styk sygnałowy wymaga zewnętrznego zasilania? Nie, styk 5ST3021-2 jest elementem pasywnym (beznapięciowym). Sygnał na wyjściu 2NO pojawia się w wyniku mechanicznego sprzęgnięcia z wyłącznikiem – nie potrzebuje dodatkowego źródła zasilania.
- Czy produkt jest kompatybilny z wyłącznikami różnicowoprądowymi 5SV bez zabezpieczenia nadprądowego? Tak, styk 5ST3021-2 jest przeznaczony do współpracy z wyłącznikami różnicowoprądowymi RCCB 5SV. W przypadku RCBO 5SU1 wymagane jest dodatkowe złącze 5ST3805-1.
- Jak sprawdzić działanie styku bez rzeczywistej usterki? Naciśnij przycisk testowania i potwierdzania znajdujący się na obudowie styku. Powinien on zasygnalizować (mechanicznie lub elektrycznie) symulację zadziałania wyłącznika, co pozwala zweryfikować poprawność podłączonego obwodu sygnalizacyjnego.
