Styk sygnałowy usterek z przyciskiem z przyciskiem testowania i potwierdzania 2NC do wył. nad.5SL | 5ST3022-2 Siemens

Alternatywny kod produktu: 5ST30222

Opis i Kluczowe Cechy

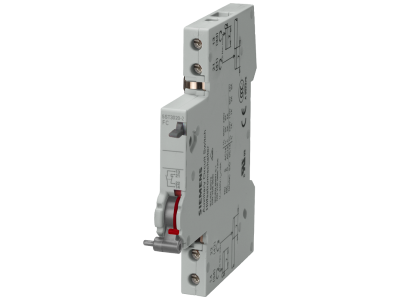

Styk sygnałowy usterek Siemens 5ST3022-2 to dedykowane akcesorium do wyłączników nadmiarowo-prądowych i różnicowoprądowych serii SENTRON. Wyposażony w przycisk testowania i potwierdzania oraz dwa styki rozwierne (NC), zapewnia efektywną sygnalizację wyzwolenia oraz możliwość ręcznego sprawdzenia działania urządzenia. Przeznaczony do montażu na wyłącznikach 5SL, 5SY, 5SP RCBO 5SU1 oraz RCCB 5SV (w przypadku 5SU1 wymagane złącze 5ST3805-1).

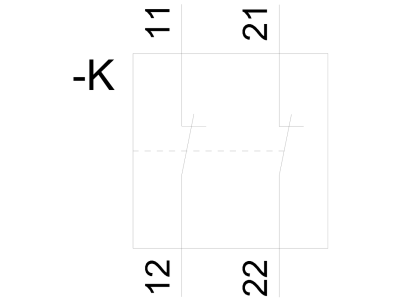

• 2 styki rozwierne (NC): zapewniają sygnalizację zadziałania wyłącznika w stanie spoczynku – umożliwiają zdalne monitorowanie i integrację z systemami automatyki.
• Przycisk testowania i potwierdzania: pozwala ręcznie symulować wyzwolenie oraz potwierdzić sprawność toru sygnalizacyjnego bez konieczności wyłączania zasilania obwodu głównego.
• Kompatybilność z wieloma seriami: współpracuje z wyłącznikami 5SL, 5SY, 5SP RCBO 5SU1 oraz RCCB 5SV – uniwersalne rozwiązanie w instalacjach Siemens.
• Bezpieczny montaż: ochronna konstrukcja zapobiega przypadkowemu dotknięciu części czynnych podczas instalacji, co zwiększa bezpieczeństwo personelu.
• Prosta technika przyłączenia: szybki i intuicyjny montaż na wyłączniku bez użycia narzędzi – oszczędność czasu przy rozbudowie rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyposażenia dodatkowego urządzeń ochronnych oraz posiada certyfikat CE. Zapewnia niezawodne działanie w standardowych instalacjach elektrycznych.

Zastosowanie

Styk sygnałowy usterek 5ST3022-2 przeznaczony jest do zdalnej sygnalizacji wyzwolenia wyłączników nadmiarowo-prądowych i różnicowoprądowych w instalacjach budynkowych i przemysłowych.

• Sygnalizacja zadziałania wyłącznika w systemach automatyki budynkowej (BMS) – informacja o wyłączeniu przekazywana do centrali.
• Sterowanie przekaźnikami, stycznikami lub wejściami cyfrowymi PLC w celu lokalizacji uszkodzonego obwodu.
• Ręczne testowanie i potwierdzanie sprawności torów sygnalizacyjnych podczas przeglądów okresowych.
• Monitorowanie stanu zabezpieczeń w rozdzielnicach głównych i podrozdzielniach – szybka identyfikacja wyłączonego obwodu.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Styk montuje się bezpośrednio na wyłączniku nadmiarowo-prądowym lub różnicowoprądowym (zgodnie z instrukcją producenta). W przypadku wyłączników serii 5SU1 wymagane jest zastosowanie złącza 5ST3805-1. Przekrój przewodów dobieraj do obciążenia styków (prąd znamionowy styków podany w dokumentacji urządzenia). Moment dokręcania zacisków oraz sposób podłączenia – zgodnie z dokumentacją techniczną Siemens.

FAQ

• Czy styk sygnałowy ma podświetlenie LED? Nie, produkt nie posiada podświetlenia. Sygnalizacja zadziałania odbywa się poprzez zmianę stanu styków rozwiernych (NC → NO).
• Jaki stopień ochrony IP ma to urządzenie? Stopień ochrony nie został podany w danych katalogowych. Standardowo komponenty przeznaczone do montażu wewnątrz rozdzielnic mają IP20 – dla zachowania bezpieczeństwa należy montować w osłonie.
• Czy styk działa w trybie zwiernym czy rozwiernym? Styk jest normalnie zamknięty (NC) – w stanie spoczynku przewodzi prąd, a po wyzwoleniu wyłącznika rozwierany (otwiera obwód sygnałowy).
