Styk sygnałowy usterek z przyciskiem testowania i potwierdzania 1NO+1NC do wył. nadprądowych 5SL 5SY | 5ST3020-2 Siemens

Alternatywny kod produktu: 5ST30202

Opis i Kluczowe Cechy

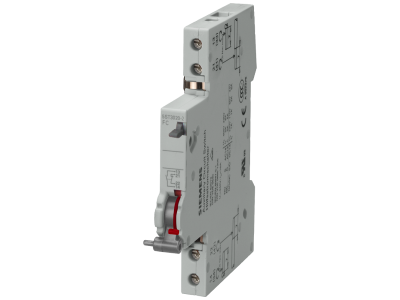

Styk sygnałowy usterek Siemens 5ST3020-2 to pomocniczy zestyk sygnalizacyjny wyposażony w przycisk testowania i potwierdzania, przeznaczony do wyłączników nadprądowych serii 5SL, 5SY oraz wyłączników różnicowoprądowych 5SP, 5SU1 i 5SV. Dzięki konfiguracji 1 zestyk zwierny (NO) + 1 zestyk rozwierny (NC) umożliwia niezawodną sygnalizację zadziałania zabezpieczenia w instalacjach budynkowych i przemysłowych. Styk należy do systemu SENTRON i charakteryzuje się uniwersalnym montażem oraz ochroną przed dotykiem.

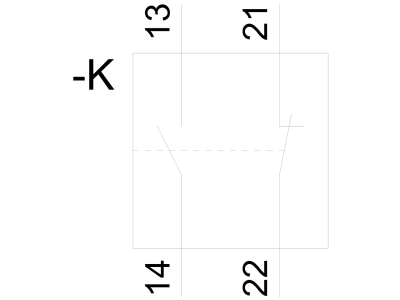

• 1 zestyk zwierny (NO) i 1 zestyk rozwierny (NC): możliwość przekazania sygnału o zadziałaniu wyłącznika do systemu nadzoru, centrali alarmowej lub sterownika PLC.
• Przycisk testowania i potwierdzania: umożliwia sprawdzenie poprawności działania styku oraz ręczne skasowanie sygnalizacji po ustąpieniu usterki.
• Kompatybilność z wyłącznikami nadprądowymi 5SL, 5SY oraz wyłącznikami różnicowoprądowymi 5SP, 5SU1, 5SV: uniwersalne zastosowanie w rozdzielnicach z aparaturą Siemens SENTRON.
• Komfortowa technika montażu i przyłączeń: szybka instalacja na szynie TH35 bez konieczności użycia narzędzi specjalistycznych.
• Ochrona przed dotykiem zgodna ze standardem: bezpieczna obsługa i konserwacja nawet przy otwartej rozdzielnicy.

Zgodność z Normami

Jako komponent systemu SENTRON, styk sygnałowy usterek 5ST3020-2 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE. Produkt spełnia wymagania norm dla wyposażenia pomocniczego aparatury modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Styk sygnałowy usterek 5ST3020-2 znajduje zastosowanie wszędzie tam, gdzie wymagana jest zdalna sygnalizacja zadziałania wyłącznika nadprądowego lub różnicowoprądowego. Stanowi kluczowy element w obwodach sterowania i monitoringu w budynkach komercyjnych, przemysłowych oraz w infrastrukturze krytycznej.

• Sygnalizacja zadziałania wyłącznika nadprądowego w obwodach oświetleniowych i gniazd w budynkach użyteczności publicznej.
• Przekazywanie sygnału o usterce do systemu zarządzania budynkiem (BMS) lub centrali alarmowej.
• Monitoring stanu wyłączników w szafach sterowniczych w przemyśle i automatyce budynkowej.
• Potwierdzenie zadziałania wyłącznika różnicowoprądowego w instalacjach wymagających rejestracji zdarzeń serwisowych.

Wskazówki Montażowe

Montaż i podłączenie styku sygnałowego usterek 5ST3020-2 mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Styk montuje się na szynie TH35 (DIN) bezpośrednio przy współpracującym wyłączniku. W przypadku wyłącznika 5SU1 wymagane jest zastosowanie dodatkowego złącza 5ST3805-1. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Jak działa przycisk testowania i potwierdzania? Przycisk pozwala symulować zadziałanie wyłącznika – po naciśnięciu styk zmienia stan, co umożliwia sprawdzenie poprawności sygnalizacji. Funkcja potwierdzania służy do ręcznego skasowania sygnału po ustąpieniu usterki i przywróceniu normalnej pracy instalacji.
• Z jakimi wyłącznikami współpracuje styk 5ST3020-2? Styk jest przeznaczony do wyłączników nadprądowych Siemens 5SL i 5SY oraz wyłączników różnicowoprądowych 5SP, 5SU1 i 5SV. W przypadku wyłącznika 5SU1 wymagane jest dodatkowe złącze 5ST3805-1.
• Jaki jest stopień ochrony styku sygnałowego? Styk przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie standardowo obowiązuje ochrona IP20. Dokładne dane dla konkretnej konfiguracji montażowej należy sprawdzić w dokumentacji technicznej produktu.
