Styk sygnałowy usterek, 2NC do wyłączników nadmiarowo-prądowych 5SL, 5SY, 5SP RCBO 5SU1, RCCB 5SV, | 5ST3022 Siemens

Alternatywny kod produktu: 5ST3022

Opis i Kluczowe Cechy

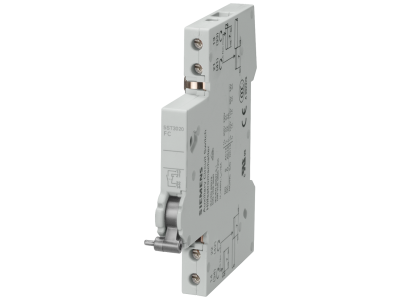

Styk sygnałowy usterek 5ST3022 firmy Siemens to wyposażenie dodatkowe wyposażone w dwa styki rozwierne (2NC). Przeznaczony jest do współpracy z wyłącznikami nadmiarowo-prądowymi serii 5SL, 5SY, 5SP, różnicowoprądowymi RCBO 5SU1 oraz RCCB 5SV. Umożliwia zdalną sygnalizację zadziałania zabezpieczenia, co ułatwia monitorowanie stanu instalacji. Uwaga: przy zastosowaniu z wyłącznikiem 5SU1 wymagane jest złączki 5ST3805-1 (sprzedawane osobno).

• 2 styki rozwierne (2NC): W stanie normalnym obwód sygnalizacyjny jest zamknięty – po zadziałaniu zabezpieczenia styki rozwierają się, generując sygnał usterki. Umożliwia to szybkie wykrycie awarii bez ingerencji w pracę wyłącznika.
• Kompatybilność z seriami 5SL, 5SY, 5SP, 5SU1, 5SV: Uniwersalne zastosowanie w różnych typach zabezpieczeń nadprądowych i różnicowoprądowych – jeden model styków do wielu konfiguracji instalacyjnych.
• Prosta integracja z systemem SENTRON: Dedykowane wyposażenie dodatkowe, które montuje się bezpośrednio na boku wyłącznika, co skraca czas instalacji i eliminuje konieczność dodatkowego okablowania wewnątrz rozdzielnicy.
• Wymagane złączki 5ST3805-1 dla RCBO 5SU1: Zapewnia prawidłowe połączenie mechaniczne i elektryczne – niezbędne do poprawnej pracy sygnalizacji w przypadku wyłączników różnicowoprądowych z członem nadprądowym.
• Jakość i niezawodność Siemens: Produkt wytworzony zgodnie z rygorystycznymi standardami producenta, co gwarantuje długą żywotność i bezawaryjną pracę w wymagających instalacjach.

Zgodność z Normami

Produkt przeznaczony do montażu w instalacjach wykonanych zgodnie z obowiązującymi normami europejskimi. Posiada oznaczenie CE. Nie podano szczegółowych numerów norm w dokumentacji – należy stosować zgodnie z wytycznymi producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.

Zastosowanie

Styk sygnałowy 5ST3022 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne monitorowanie stanu zabezpieczeń nadprądowych i różnicowoprądowych. Dzięki dwóm stykom rozwiernym można przekazać sygnał do systemów sterowania, sygnalizacji optycznej lub akustycznej.

• Zdalna sygnalizacja zadziałania wyłącznika nadmiarowo-prądowego w rozdzielnicach głównych i podrozdzielnicach.
• Przekazanie impulsu do styczników, przekaźników lub wejść PLC w celu automatycznego odłączenia zasilania lub załączenia rezerwy.
• Sygnalizacja awarii w systemach BMS (Building Management Systems) i automatyce budynkowej.
• Monitorowanie stanu wyłączników różnicowoprądowych (RCCB) w instalacjach wymagających ciągłości zasilania.

Wskazówki Montażowe

Montaż i podłączenie styku sygnałowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy i zabezpiecz przed przypadkowym załączeniem. Styk montuje się na bocznej ściance wyłącznika lub w dedykowanym gnieździe zgodnie z instrukcją producenta. W przypadku wyłącznika 5SU1 wymagane jest użycie złączki 5ST3805-1. Przekroje przewodów sygnałowych należy dobrać zgodnie z obciążalnością prądową styków oraz lokalnymi przepisami. Moment dokręcania śrub podaj zgodnie z dokumentacją techniczną produktu. Po zakończeniu montażu sprawdź poprawność działania sygnalizacji.

FAQ

• Czy styk sygnałowy 5ST3022 posiada podświetlenie LED? Produkt nie zawiera wbudowanego podświetlenia. Jest to mechaniczny styk rozwierny, który sygnalizuje usterkę poprzez rozwarcie obwodu – nie wymaga zasilania zewnętrznego do swojej funkcji.
• Jaki stopień ochrony IP ma ten styk? Produkt przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie ochrona przed dotykiem i ciałami stałymi zapewniana jest przez obudowę. Sam styk nie posiada deklarowanego stopnia IP – jego bezpieczeństwo zależy od warunków montażu.
• Jak działają styki – normalnie zamknięte czy otwarte? Są to styki rozwierne (NC – normalnie closed). W stanie normalnym (wyłącznik sprawny) obwód sygnalizacyjny jest zamknięty. Po zadziałaniu zabezpieczenia styki rozwierają się, przerywając obwód i generując sygnał usterki.
