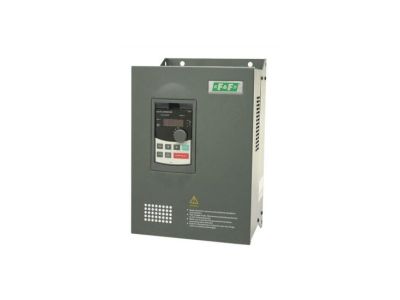

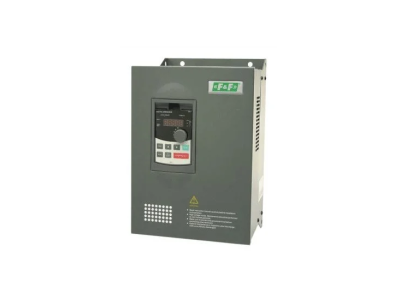

Falownik trójfazowy Uwe=3x400V AC, Iwe=35A, Uwy=3x400V AC, Iwy=32A, Pmax=15kW | FA-3X150 F&F

Opis i Kluczowe Cechy

Falownik trójfazowy FA-3X150 to zaawansowany przekształtnik częstotliwości przeznaczony do płynnej regulacji prędkości obrotowej asynchronicznych silników trójfazowych. Urządzenie zasilane napięciem wejściowym 3x400 V AC (prąd 35 A) zapewnia na wyjściu 3x400 V AC z prądem 32 A, co pozwala osiągnąć maksymalną moc silnika 15 kW. Kompaktowa obudowa o wymiarach 360x220x210 mm ułatwia integrację w szafach sterowniczych i rozdzielnicach.

• 32-bitowy procesor DSP: Szybka i efektywna realizacja zaawansowanych algorytmów sterowania silnikiem, gwarantująca precyzyjną regulację prędkości i momentu.
• Tryby sterowania – wektorowy bezczujnikowy i V/F: Możliwość pracy w trybie kontroli prędkości lub momentu napędowego, co pozwala dopasować charakterystykę do wymagań aplikacji.
• Automatyczna kompensacja poślizgu i wysoki moment początkowy: Duży początkowy moment napędowy (nawet do 180% przy częstotliwości 0,5 Hz) zapewnia pewny rozruch nawet pod obciążeniem.
• Wbudowany tryb PLC: Możliwość zaprogramowania do 16 kroków (prędkość, czas przyspieszania, czas trwania) realizowanych jednorazowo lub cyklicznie – idealne do prostych sekwencji automatyki.
• Swobodnie programowalne wejścia/wyjścia analogowe i cyfrowe: Duża elastyczność konfiguracji sygnałów sterujących i monitorujących, ułatwiająca integrację z systemami PLC i czujnikami.

Zgodność z Normami

Falownik FA-3X150 został zaprojektowany zgodnie z obowiązującymi normami europejskimi dotyczącymi przekształtników częstotliwości oraz posiada certyfikat CE. Produkt spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co gwarantuje bezpieczną pracę w instalacjach przemysłowych.

Zastosowanie

Falownik trójfazowy FA-3X150 znajduje zastosowanie wszędzie tam, gdzie wymagana jest płynna regulacja prędkości obrotowej silników asynchronicznych. Sprawdza się w układach napędowych o mocy do 15 kW.

• Sterowanie prędkością pomp, wentylatorów i sprężarek w systemach HVAC i wodociągowych.
• Napędy przenośników, podajników i innego transportu bliskiego w liniach produkcyjnych.
• Regulacja prędkości mieszadeł, wirówek i innych maszyn w przemyśle spożywczym, chemicznym i drzewnym.
• Automatyka budynkowa – sterowanie silnikami rolet, bram, wind towarowych (przy odpowiednim doborze mocy).

Wskazówki Montażowe

Montaż i podłączenie falownika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy instalować w pozycji pionowej, w miejscu zapewniającym odpowiednią wentylację, zgodnie z dokumentacją techniczną producenta. Przekrój przewodów zasilających i silnikowych dobrać do prądu znamionowego (35 A wejście / 32 A wyjście). Zaciski dokręcać momentem wskazanym w instrukcji. Przed pierwszym uruchomieniem sprawdzić konfigurację parametrów silnika.

FAQ

• Jakie są wymiary falownika FA-3X150? Wymiary obudowy: długość 360 mm, szerokość 220 mm, wysokość 210 mm. Należy uwzględnić dodatkową przestrzeń na wentylację i prowadzenie kabli.
• W jakim zakresie temperatury pracy może pracować falownik? Zakres temperatury pracy wynosi od -10°C do +40°C. Przy wyższych temperaturach otoczenia konieczne może być obniżenie prądu wyjściowego (derating).
• Czy falownik posiada wbudowany programator PLC? Tak, falownik umożliwia zaprogramowanie do 16 kroków (prędkość, czas przyspieszania, czas trwania) realizowanych jednorazowo lub cyklicznie – to wbudowany tryb PLC bez potrzeby stosowania zewnętrznego sterownika.
