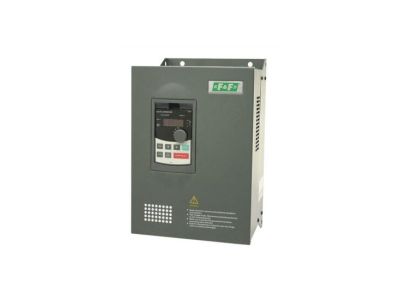

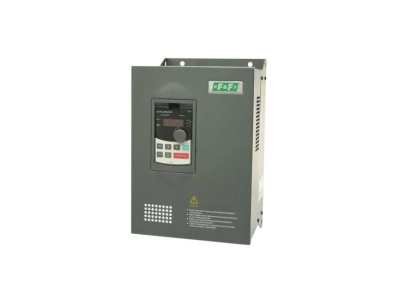

Falownik trójfazowy Uwe=3x400V AC, Iwe=26A, Uwy=3x400V AC, Iwy=25A, Pmax=11kW | FA-3X110 F&F

Opis i Kluczowe Cechy

Falownik trójfazowy o symbolu FA-3X110 to zaawansowany przekształtnik częstotliwości przeznaczony do płynnej regulacji prędkości obrotowej asynchronicznych silników trójfazowych. Urządzenie zasilane napięciem 3×400 V AC (prąd wejściowy 26 A) zapewnia na wyjściu napięcie 3×400 V AC o prądzie 25 A, co pozwala na sterowanie silnikami o mocy maksymalnej 11 kW. Kompaktowa obudowa o wymiarach 360×220×210 mm ułatwia zabudowę w szafie sterowniczej.

• Wydajny procesor DSP 32-bit: szybka realizacja zaawansowanych algorytmów sterowania – precyzyjne i płynne zmiany prędkości silnika w całym zakresie roboczym.
• Tryb sterowania prędkością i kontroli momentu: elastyczność w doborze strategii pracy – optymalne dopasowanie do wymagań napędu (np. transport materiałów, obrabiarki).
• Bezczujnikowe sterowanie wektorowe oraz programowalne charakterystyki V/F: możliwość pracy bez enkodera przy jednoczesnym zachowaniu wysokiej dynamiki i oszczędności kosztów montażu.
• Automatyczna kompensacja poślizgu i wysoki moment początkowy (do 180% przy 0,5 Hz): pewny rozruch nawet przy dużym obciążeniu – eliminacja ryzyka zrywania napędu podczas startu.
• Wbudowany tryb PLC (do 16 kroków): programowanie sekwencji prędkości, czasów przyspieszania i czasu trwania – automatyzacja cykli pracy bez konieczności stosowania zewnętrznego sterownika.
• Swobodnie programowalne wejścia i wyjścia analogowe oraz cyfrowe: łatwa integracja z systemem nadrzędnym – elastyczna konfiguracja sygnałów sterujących i monitorujących.

Zgodność z Normami

Falownik FA-3X110 został zaprojektowany zgodnie z wymaganiami europejskich norm produktowych dla przekształtników częstotliwości i posiada oznaczenie CE. Urządzenie spełnia standardy bezpieczeństwa elektrycznego oraz kompatybilności elektromagnetycznej (EMC), co gwarantuje bezpieczną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Falownik FA-3X110 znajduje zastosowanie wszędzie tam, gdzie konieczna jest płynna i energooszczędna regulacja prędkości silników asynchronicznych, zarówno w układach nowych, jak i modernizowanych.

• Sterowanie prędkością pomp, wentylatorów, sprężarek w instalacjach HVAC – redukcja zużycia energii przez dopasowanie wydajności do bieżącego zapotrzebowania.
• Napędy przenośników, podajników i dźwigów – precyzyjna kontrola ruchu oraz możliwość programowania sekwencji start/stop.
• Obrabiarki, mieszadła, wirówki – stabilna praca w szerokim zakresie prędkości przy zachowaniu zadanego momentu obrotowego.
• Linie produkcyjne i automatyka procesów – integracja z PLC przez programowalne wejścia/wyjścia oraz tryb PLC umożliwiający tworzenie autonomicznych cykli.

Wskazówki Montażowe

Montaż i uruchomienie falownika może być wykonane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) i zapoznane z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające i odczekać czas niezbędny do rozładowania kondensatorów. Urządzenie należy instalować w szafie sterowniczej zapewniającej odpowiednią wentylację (temperatura otoczenia -10°C do +40°C). Przekroje przewodów zasilających i silnikowych dobrać zgodnie z obowiązującymi normami dla prądu 25 A. Wszelkie podłączenia wykonać zgodnie ze schematem w dokumentacji – zwrócić szczególną uwagę na kierunek przyłączenia silnika oraz zabezpieczenia przeciążeniowe.

FAQ

• Czy falownik FA-3X110 może współpracować z silnikiem jednofazowym? Nie, urządzenie jest przeznaczone wyłącznie do trójfazowych silników asynchronicznych (napięcie 3×400 V AC). Silniki jednofazowe wymagają innego typu przekształtnika.
• Jaki jest zakres temperatury pracy falownika? Falownik pracuje poprawnie w otoczeniu o temperaturze od -10 do +40°C. Należy zapewnić odpowiednią wentylację, aby nie przekroczyć górnej granicy – w przeciwnym razie może nastąpić ograniczenie prądu wyjściowego lub zadziałanie zabezpieczenia termicznego.
• Co oznacza tryb PLC w tym falowniku? Tryb PLC pozwala na zaprogramowanie do szesnastu kroków (sekwencji) pracy – każdy krok definiuje prędkość, czas przyspieszania i czas trwania. Falownik wykonuje je cyklicznie lub jednorazowo, co umożliwia realizację prostych procesów automatyzacji bez dodatkowego sterownika zewnętrznego.
