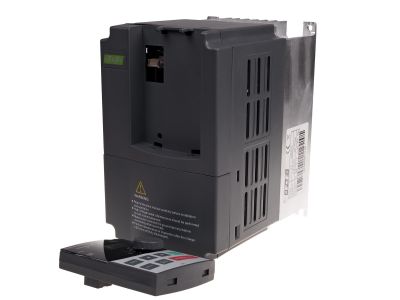

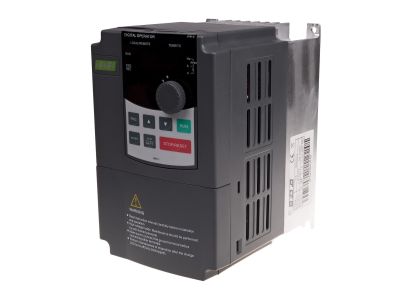

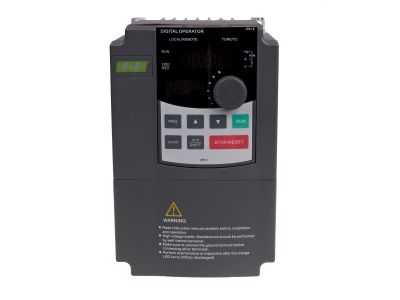

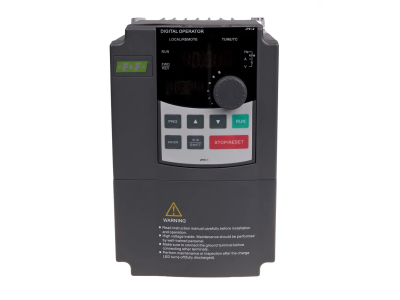

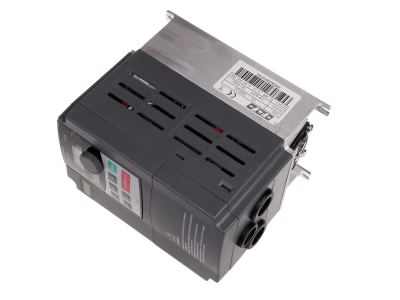

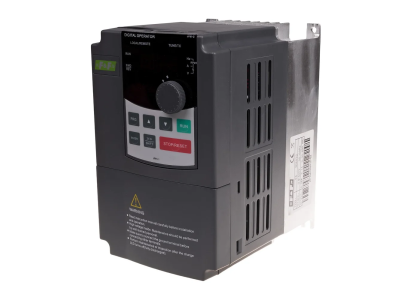

Falownik trójfazowy Uwe=3x400V AC, Iwe=20A, Uwy=3x400V AC, Iwy=16A, Pmax=7,5kW | FA-3HX075 F&F

Opis i Kluczowe Cechy

Falownik trójfazowy FA-3HX075 to zaawansowany przekształtnik częstotliwości przeznaczony do płynnej regulacji prędkości obrotowej asynchronicznych silników trójfazowych. Oparty na wydajnym 32-bitowym procesorze DSP, zapewnia szybką i efektywną realizację algorytmów sterowania. Urządzenie pracuje przy napięciu wejściowym 3x400 V AC, prądzie wejściowym 20 A, napięciu wyjściowym 3x400 V AC i prądzie wyjściowym 16 A, co przekłada się na maksymalną moc 7,5 kW – gwarantuje bezpieczną i stabilną pracę nawet w wymagających aplikacjach przemysłowych.

• Sterowanie wektorowe (bezczujnikowe i z pętlą prędkościową): Precyzyjna kontrola prędkości i momentu napędowego, umożliwiająca uzyskanie wysokiej dynamiki i dokładności regulacji.
• Automatyczna kompensacja poślizgu i moment rozruchowy do 180% przy 0,25 Hz: Zapewnia duży początkowy moment napędowy, niezbędny do ruszania ciężkich maszyn bez przeciążeń.
• Wielofunkcyjny panel sterowniczy hot-plug z pamięcią 4 zestawów nastaw: Łatwe przenoszenie konfiguracji między falownikami, skraca czas uruchomienia i serwisu.
• Wbudowany tryb PLC – do 7 kroków programowalnych (prędkość, czas przyspieszania, czas trwania): Możliwość realizacji złożonych sekwencji pracy bez dodatkowego sterownika, idealne do prostych automatyzacji.
• Moduł komunikacyjny RS485 z protokołem Modbus RTU: Umożliwia zdalne sterowanie, nadzór i konfigurację przez sieci przemysłowe – zwiększa elastyczność integracji z systemami PLC/SCADA.

Zgodność z Normami

Falownik FA-3HX075 spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Został zaprojektowany zgodnie z europejskimi normami dotyczącymi przekształtników częstotliwości oraz standardami DIN dla urządzeń elektrycznych w zastosowaniach przemysłowych.

Zastosowanie

Falownik znajduje zastosowanie wszędzie tam, gdzie wymagana jest płynna regulacja prędkości silników asynchronicznych w układach napędowych o mocy do 7,5 kW. Szczególnie sprawdza się w:

• Sterowaniu prędkością pomp, wentylatorów i sprężarek – pozwala na optymalizację zużycia energii i redukcję udarów mechanicznych.
• Napędach przenośników, podajników i mieszadeł – zapewnia płynny rozruch, hamowanie oraz precyzyjne utrzymanie zadanej prędkości.
• Maszynach produkcyjnych (obrabiarki, pakowarki, krajalnice) – umożliwia szybkie przełączanie między prędkościami i momentami w cyklu pracy.
• Automatyce budynkowej i systemach HVAC – regulacja pracy wentylatorów i pomp centralnego ogrzewania z możliwością zdalnego nadzoru przez Modbus RTU.

Wskazówki Montażowe

Montaż i uruchomienie falownika FA-3HX075 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilające i odczekać czas niezbędny do rozładowania kondensatorów obwodu pośredniego DC. Falownik należy montować w pozycji pionowej na szynie DIN lub płycie montażowej, zapewniając swobodny przepływ powietrza chłodzącego. Przekrój przewodów zasilających i silnikowych dobrać zgodnie z obowiązującymi normami, uwzględniając prąd znamionowy 16 A. Wszelkie połączenia wykonać zgodnie z dokumentacją producenta, a momenty dokręcania zacisków dostosować do zaleceń w instrukcji. Dla zachowania kompatybilności elektromagnetycznej zaleca się stosowanie ekranowanych kabli silnikowych i prawidłowe uziemienie obudowy.

FAQ

• Czy falownik FA-3HX075 obsługuje komunikację zdalną? Tak, posiada wbudowany interfejs RS485 z protokołem Modbus RTU, co pozwala na podłączenie do sieci przemysłowych, sterowanie i odczyt parametrów z poziomu PLC lub systemu SCADA.
• Jakie tryby sterowania silnikiem są dostępne? Urządzenie oferuje sterowanie wektorowe (bezczujnikowe oraz z pętlą prędkościowego sprzężenia zwrotnego), a także programowalne charakterystyki V/f, co daje elastyczność w doborze metody dla konkretnego zastosowania.
• Czy można zaprogramować sekwencje pracy bez dodatkowego sterownika? Tak, wbudowany tryb PLC umożliwia zaprogramowanie do siedmiu kroków, każdy z własną prędkością, czasem przyspieszania i czasem trwania – idealne do prostych cykli automatyzacji.
