Falownik miniaturowy trójfazowy, Pmax=5,5 kW, Uwe=3x400V AC, Iwe=14,6 A, Uwy=3x400V AC, Iwy=13,0A | FA-3HS-055 F&F

Opis i Kluczowe Cechy

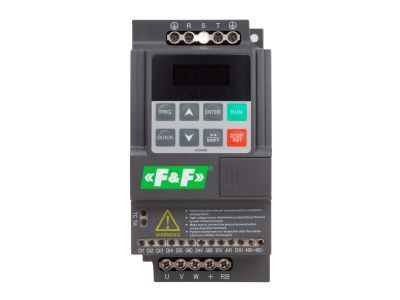

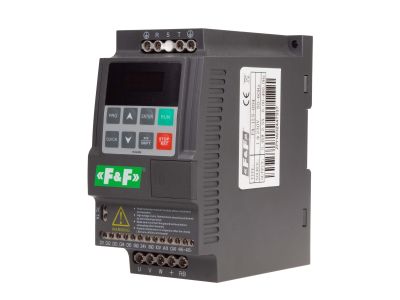

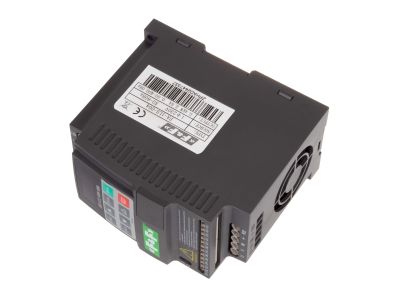

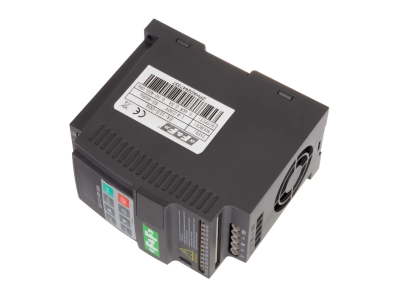

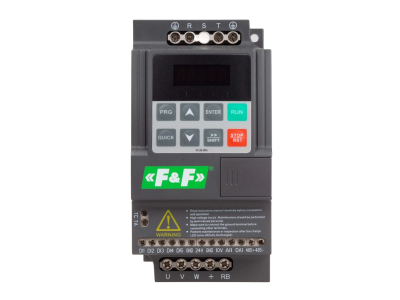

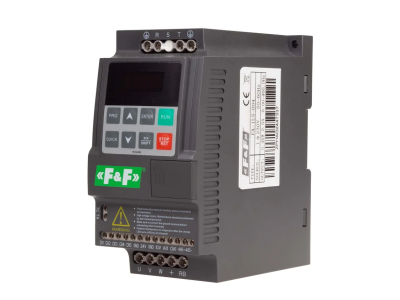

Falownik miniaturowy FA-3HS-055 (symbol 3HS-055) to kompaktowe rozwiązanie trójfazowe o maksymalnej mocy 5,5 kW, zaprojektowane do precyzyjnego sterowania silnikami indukcyjnymi. Przeznaczony do pracy z napięciem wejściowym i wyjściowym 3x400V AC, co zapewnia kompatybilność z większością standardowych układów napędowych. Wbudowany interfejs RS-485 (protokół MODBUS RTU) umożliwia integrację z systemami automatyki przemysłowej, zdalne monitorowanie i konfigurację parametrów pracy. Wymiary 185x72x134 mm oraz montaż na szynie DIN ułatwiają instalację nawet w ograniczonych przestrzeniach.

• Moc znamionowa 5,5 kW: Wsparcie dla silników o mocy do 5,5 kW przy napięciu 3x400V AC, z zachowaniem wysokiej sprawności energetycznej.
• Bezczujnikowe sterowanie wektorowe: Dokładna regulacja prędkości obrotowej i momentu obrotowego silnika bez konieczności stosowania enkoderów, co redukuje koszty systemu.
• Przeciążalność 150% przez 1 minutę: Zapewnia niezawodność podczas krótkotrwałych przeciążeń, typowych w aplikacjach przemysłowych.
• Tryb PLC z 16 krokami programowalnymi: Możliwość zaprogramowania sekwencji pracy falownika (prędkość, czasy rozruchu/hamowania, czas trwania) z możliwością cyklicznego powtarzania.
• Wbudowany regulator PID i zabezpieczenie PIN: Umożliwia precyzyjną regulację procesów (np. ciśnienia, przepływu) oraz ogranicza dostęp do ustawień dla zwiększenia bezpieczeństwa pracy.

Zgodność z Normami

Falownik spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami bezpieczeństwa dla urządzeń niskonapięciowych oraz standardami przemysłowymi dotyczącymi kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Falownik miniaturowy FA-3HS-055 znajduje zastosowanie w aplikacjach wymagających precyzyjnego sterowania prędkością i momentem obrotowym silników trójfazowych.

• Napędy przemysłowe: przenośniki, pompy, wentylatory, maszyny obróbkowe.
• Systemy automatyki budynkowej: sterowanie pompami ciepła, klimatyzacjami, wentylacją mechaniczną.
• Maszyny pakujące i pakowarki w liniach produkcyjnych.
• Zastosowania laboratoryjne i prototypowe, gdzie wymagana jest elastyczność programowania.

Wskazówki Montażowe

Instalacja falownika powinna być przeprowadzona przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i zaleceniami producenta. Urządzenie należy montować na szynie DIN w pozycji pionowej, zapewniając odpowiednią cyrkulację powietrza (minimalne odstępy od innych elementów). Przed podłączeniem należy odłączyć zasilanie. Przewody zasilające i silnikowe należy prowadzić w osłonach, unikając zakłóceń elektromagnetycznych. Ustawienia fabryczne należy dostosować do parametrów konkretnego silnika i aplikacji. Falownik wyposażony jest w zintegrowane zabezpieczenia przeciążeniowe i termiczne, jednak zalecana jest okresowa weryfikacja stanu technicznego.

FAQ

• Czy falownik FA-3HS-055 wymaga dodatkowych czujników do pracy? Nie – falownik wykorzystuje bezczujnikowe sterowanie wektorowe V/F, co eliminuje konieczność stosowania enkoderów lub innych czujników prędkości.
• Jakie protokoły komunikacyjne obsługuje falownik? Urządzenie wyposażone jest w interfejs RS-485 z protokołem MODBUS RTU, co umożliwia integrację z większością systemów automatyki przemysłowej.
• Jaki jest zakres temperatur pracy falownika? Falownik pracuje w zakresie -10°C do +40°C. Poniżej 0°C zaleca się ogrzewanie szafy sterowniczej, aby zapewnić prawidłowe działanie układu elektronicznego.
