Falownik miniaturowy, trójfazowy, Pmax=0,75 kW, Uwe=3x400 V AC, Iwe=4,3 A, Uwy=3x400 V AC, Iwy=2,5 A | FA-3HS-007 F&F

Opis i Kluczowe Cechy

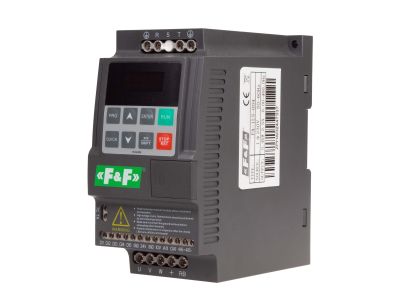

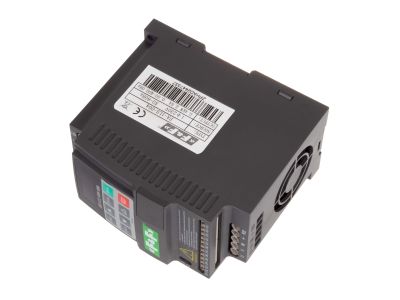

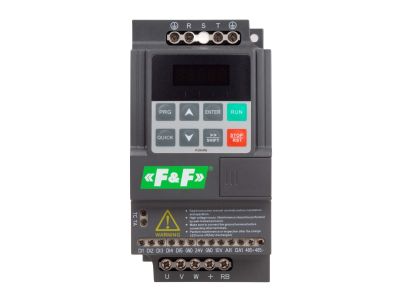

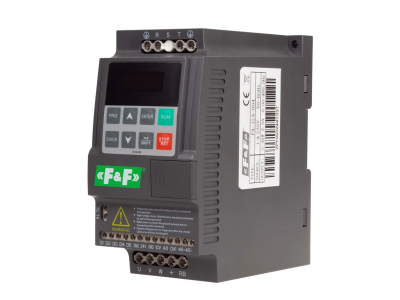

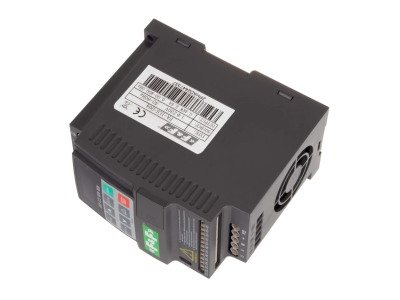

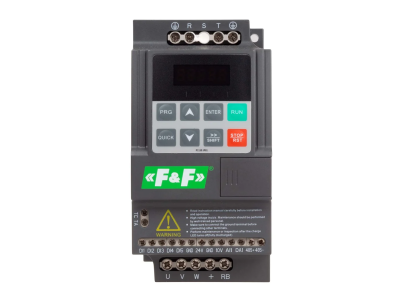

Falownik miniaturowy FA-3HS-007 (symbol FA-3HS-007) to kompaktowe, trójfazowe urządzenie o maksymalnej mocy 0,75 kW, zaprojektowane do precyzyjnego sterowania silnikami elektrycznymi. Zasilany napięciem wejściowym 3x400 V AC, zapewnia wyjściowe napięcie 3x400 V AC z prądem 2,5 A. Wbudowany interfejs komunikacyjny RS-485 (MODBUS RTU) umożliwia integrację z systemami przemysłowymi, zdalne sterowanie i monitoring parametrów pracy. Montaż na standardowej szynie DIN oszczędza miejsce w szafach sterowniczych.

• Moc 0,75 kW i prąd wyjściowy 2,5 A: Zapewnia efektywne sterowanie małymi i średnimi silnikami trójfazowymi, dostosowując prędkość i moment obrotowy do wymagań aplikacji.
• Bezczujnikowe sterowanie wektorowe: Oparte na algorytmie V/f oraz swobodnie programowalnych charakterystykach, gwarantuje wysoką dynamikę i dokładność regulacji.
• Przeciążalność 150% przez 1 minutę: Stabilizuje pracę silnika nawet przy chwilowych przeciążeniach, chroniąc układ napędowy.
• Tryb PLC z 16 krokami programowalnymi: Umożliwia zautomatyzowanie sekwencji pracy (prędkość, czas przyspieszania/hamowania, czas trwania kroków) dla powtarzalnych cykli produkcyjnych.
• Interfejs RS-485 (MODBUS RTU):
• Wbudowany regulator PID: Automatyczna regulacja procesów przemysłowych bez konieczności zewnętrznych układów sterowania.
• Wejścia/wyjścia programowalne: 5 cyfrowych, 1 analogowe napięciowe, 1 analogowe prądowe, 1 analogowe wyjściowe (napięciowe/prądowe) i 1 wyjście przekaźnikowe – elastyczna konfiguracja sygnałów.

Zgodność z Normami

Falownik FA-3HS-007 spełnia wymogi dyrektyw unijnych dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa maszynowego. Posiada oznaczenie CE i jest zgodny z normami przemysłowymi IEC 61800-5-1 oraz EN 61000-3-12.

Zastosowanie

Miniaturowy falownik FA-3HS-007 przeznaczony jest do kontroli prędkości i momentu obrotowego silników trójfazowych w aplikacjach wymagających precyzji i niezawodności.

• Sterowanie napędami w maszynach przemysłowych (np. przenośniki, pompy, wentylatory).
• Automatyzacja procesów w układach pomiarowych i regulacyjnych dzięki wbudowanemu regulatorowi PID.
• Zdalne monitorowanie i konfiguracja pracy falownika w sieciach przemysłowych (RS-485 MODBUS RTU).
• Systemy oparte na trybie PLC – programowalne sekwencje pracy dla powtarzalnych cykli produkcyjnych.

Wskazówki Montażowe

Montaż i uruchomienie falownika powinny być przeprowadzone przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Urządzenie montować na szynie DIN w stabilnej pozycji, z zapewnieniem odpowiedniej wentylacji (temperatura pracy -10÷40°C). Podłączenie zasilania i silnika wykonać zgodnie z oznaczeniami na obudowie, stosując przewody o odpowiednim przekroju. Przed włączeniem zasilania należy upewnić się, że wszystkie parametry (napięcie, prąd, częstotliwość) są zgodne z danymi silnika. W przypadku integracji z siecią RS-485 skonfigurować protokół MODBUS RTU zgodnie z dokumentacją systemu.

FAQ

• Jakie napięcie wyjściowe zapewnia falownik FA-3HS-007? Zapewnia trójfazowe napięcie wyjściowe 3x400 V AC, odpowiednie do zasilania standardowych silników trójfazowych.
• Czy falownik obsługuje zdalne sterowanie? Tak, wyposażony jest w interfejs RS-485 z protokołem MODBUS RTU, umożliwiający zdalne monitorowanie i konfigurację pracy poprzez sieci przemysłowe.
• Jakie są wymiary falownika?
• Jaka jest maksymalna temperatura pracy? Falownik pracuje w zakresie -10÷40°C, co pozwala na stosowanie w większości środowisk przemysłowych.
