Falownik miniaturowy, jednofazowy, Pmax=2,2 kW, Uwe=1x230 V AC, Iwe=23,0 A, Uwy=3x230 V AC, Iwy=10,0 | FA-1LS-022 F&F

Opis i Kluczowe Cechy

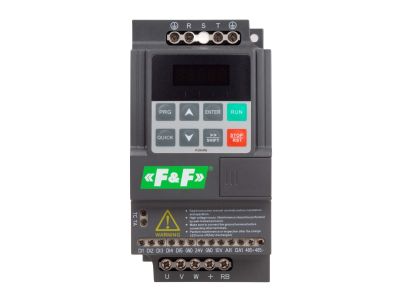

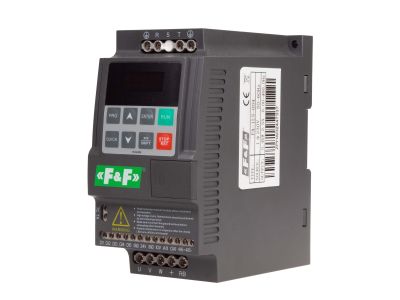

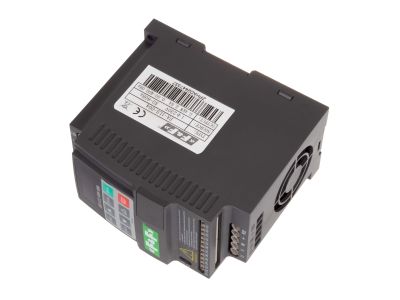

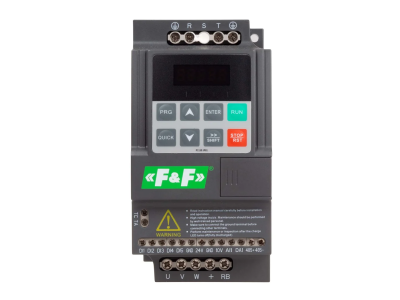

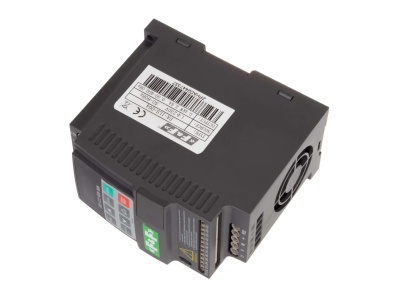

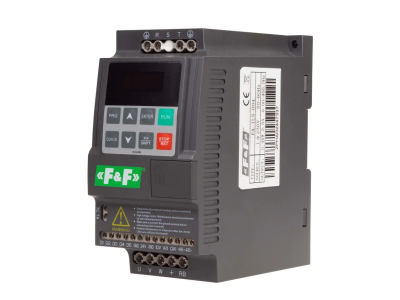

Falownik miniaturowy FA-1LS-022 (symbol FA-1LS-022) to kompaktowe rozwiązanie do precyzyjnej regulacji prędkości trójfazowych silników indukcyjnych o mocy do 2,2 kW. Urządzenie zasilane napięciem 1x230 V AC, z wyjściem 3x230 V AC, zostało wyposażone w interfejs RS-485 współpracujący z protokołem MODBUS RTU, co umożliwia integrację z systemami przemysłowymi i zdalne sterowanie. Modułowa konstrukcja z możliwością montażu na szynie DIN ułatwia instalację w szafach sterowniczych i rozdzielnicach.

• Zasilanie 1x230 V AC / Wyjście 3x230 V AC: Zgodne z typowymi instalacjami jednofazowymi, kompatybilne z powszechnie stosowanymi silnikami trójfazowymi.
• Moc maksymalna 2,2 kW: Wspiera napędy o mocy do 2,2 kW, z przeciążalnością do 150% przez 1 minutę – idealne do aplikacji wymagających dynamicznych zmian obciążenia.
• Interfejs RS-485 (MODBUS RTU): Umożliwia zdalne monitorowanie, konfigurację i integrację z systemami nadrzędnymi w sieciach przemysłowych.
• Tryb PLC z 16 krokami programowalnymi: Automatyzacja procesów poprzez zaprogramowanie sekwencji prędkości, czasu przyspieszenia, hamowania i czasu trwania – cyklicznej lub jednorazowej.
• Wbudowany regulator PID: Stabilizacja parametrów procesu (np. ciśnienia, temperatury) poprzez płynną regulację prędkości silnika.
• Minimalne wymiary (185x72x134 mm): Kompaktowa konstrukcja ułatwia montaż w ograniczonych przestrzeniach, m.in. na szynie DIN.

Zgodność z Normami

Falownik spełnia wymagania dyrektyw unijnych i posiada deklarację zgodności CE. Zaprojektowany zgodnie ze standardami bezpieczeństwa dla urządzeń elektronicznych w środowiskach przemysłowych, w zakresie kompatybilności elektromagnetycznej i ochrony przeciwporażeniowej.

Zastosowanie

Falownik miniaturowy FA-1LS-022 dedykowany jest do zastosowań przemysłowych i warsztatowych, gdzie wymagana jest precyzyjna regulacja prędkości silników trójfazowych.

• Napędy wentylatorów, pomp i sprężarek w instalacjach HVAC.
• Sterowanie maszynami w liniach produkcyjnych (np. przenośniki, frezarki).
• Regulacja prędkości w systemach transportu wewnętrznego.
• Zastosowania laboratoryjne i prototypowe wymagające programowalnych sekwencji pracy silnika.

Wskazówki Montażowe

Montaż falownika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN w pozycji pionowej, zapewniając odpowiednią wentylację (odstęp min. 5 cm od innych urządzeń). Podłączenie zasilania i silnika musi odbywać się przy całkowitym odłączeniu napięcia. Należy zachować kolejność faz na wyjściu (L1, L2, L3) oraz odpowiednie uziemienie. Przed uruchomieniem zaleca się weryfikację nastaw fabrycznych i przeprowadzenie testów w trybie ręcznym. Przechowywać w suchym, wolnym od pyłu środowisku o temperaturze pracy -10÷40°C.

FAQ

• Czy falownik wymaga zewnętrznego chłodzenia? W normalnych warunkach pracy chłodzenie odbywa się konwekcyjnie. W przypadku pracy w wysokich temperaturach (>30°C) lub w otoczeniu zanieczyszczonym pyłem zaleca się zastosowanie wentylatora zewnętrznego.
• Jakie silniki można podłączyć do falownika? Urządzenie współpracuje z trójfazowymi silnikami indukcyjnymi o mocy do 2,2 kW, zasilanymi napięciem 3x230 V. Dokładna kompatybilność zależy od charakterystyki silnika – sprawdź dokumentację techniczną.
• Czy możliwe jest zdalne sterowanie falownikiem? Tak, dzięki wbudowanemu interfejsowi RS-485 (MODBUS RTU) falownik można zintegrować z systemami SCADA lub sterownikami PLC do monitorowania i kontroli pracy w czasie rzeczywistym.
