Falownik do silników jednofazowych, Pmax=1,5kW, Uwej=230V | FA-1F015 F&F

Opis i Kluczowe Cechy

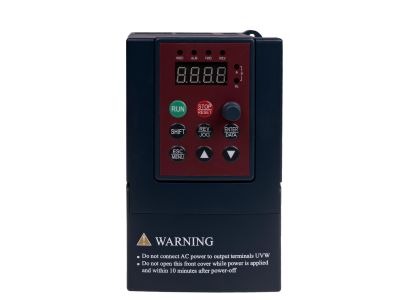

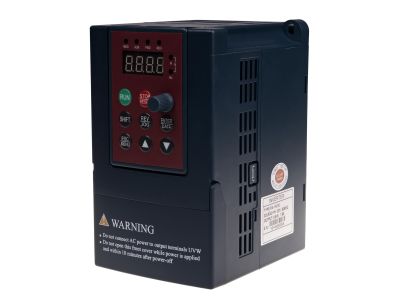

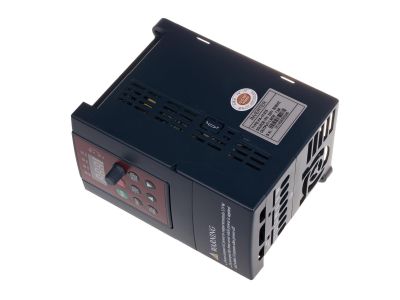

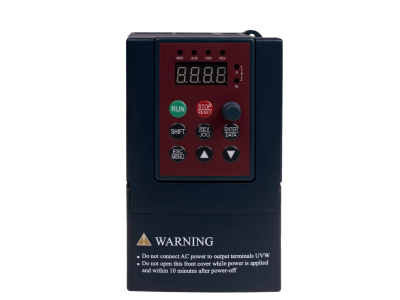

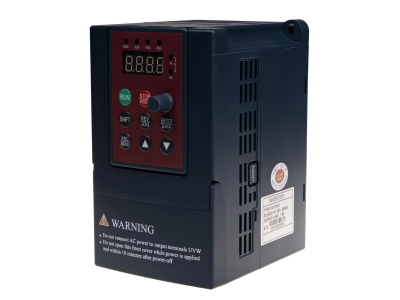

Falownik serii FA-1F o symbolu FA-1F015 przeznaczony jest do sterowania jednofazowych silników prądu przemiennego z pomocniczym kondensatorem rozruchowym. Urządzenie zasilane napięciem 1×230 V umożliwia precyzyjną regulację prędkości obrotowej w zakresie od 0 do 400 Hz oraz zmianę kierunku wirowania. Maksymalna moc silnika wynosi 1,5 kW, a wyjściowy prąd znamionowy 10 A, co zapewnia bezpieczną i stabilną pracę w typowych aplikacjach jednofazowych. Elastyczność konfiguracji zapewnia 7 wejść cyfrowych (sterowanie bezpotencjałowe), 1 wejście analogowe prądowe, 1 wyjście analogowe prądowe i 1 napięciowe oraz 1 wyjście przekaźnikowe i 2 tranzystorowe. Wbudowany wielofunkcyjny panel operatorski można zdemontować i podłączyć zewnętrznie, co ułatwia montaż w szafie sterowniczej.

• Maksymalna moc silnika 1,5 kW: Pozwala na sterowanie popularnych jednofazowych silników indukcyjnych w maszynach i urządzeniach.
• Regulacja prędkości 0–400 Hz: Szeroki zakres częstotliwości wyjściowej umożliwia płynną regulację obrotów od zera do wartości powyżej znamionowej silnika.
• Wysoki moment napędowy przy niskich prędkościach: Zapewnia pewny rozruch i pracę nawet przy dużym obciążeniu mechanicznym na niskich obrotach.
• 7 programowalnych wejść cyfrowych i tryb PLC: Umożliwia realizację do 7 sekwencji pracy (prędkość, czas przyspieszania/hamowania) jednorazowo lub cyklicznie – automatyka bez dodatkowego sterownika.

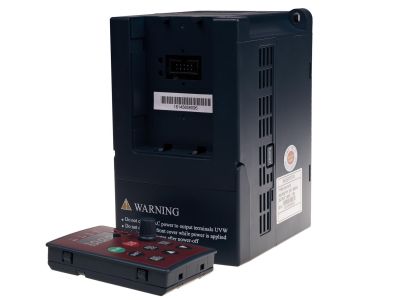

• Demontowalny panel operatorski: Pozwala na wygodne podłączenie panelu z przodu szafy, z dala od samego falownika, co usprawnia obsługę i diagnostykę.

Zgodność z Normami

Falownik FA-1F015 został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej i posiada oznaczenie CE. Produkt spełnia wymagania w zakresie kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania, właściwe dla urządzeń przeznaczonych do przemysłowych i komercyjnych instalacji elektrycznych.

Zastosowanie

Falownik jednofazowy FA-1F015 znajduje zastosowanie wszędzie tam, gdzie konieczna jest płynna regulacja prędkości i kierunku wirowania silników jednofazowych z kondensatorem rozruchowym. Sprawdza się w automatyce budynkowej, maszynach małej mocy oraz instalacjach przemysłowych.

• Sterowanie wentylatorami i pompami: Płynna regulacja wydajności, oszczędność energii i redukcja hałasu.
• Napędy taśmociągów i przenośników: Łagodny rozruch, zmiana kierunku oraz kontrola prędkości dostosowana do obciążenia.
• Maszyny pakujące i obróbcze: Programowanie sekwencji ruchu (tryb PLC) dla zautomatyzowanych cykli produkcyjnych.
• Automatyka budynkowa: Sterowanie silnikami rolet, bram, kurtyn powietrznych lub innych urządzeń jednofazowych.

Wskazówki Montażowe

Montaż i podłączenie falownika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i odczekaj czas niezbędny do rozładowania kondensatorów obwodu pośredniego (minimum 5 minut). Urządzenie należy montować w pozycji pionowej na płaskiej powierzchni, zapewniającej swobodny przepływ powietrza (zachowaj odstępy zgodne z dokumentacją). Przekrój przewodów zasilających i silnikowych dobierz zgodnie z prądem znamionowym 10 A oraz lokalnymi przepisami. Temperatura otoczenia podczas pracy nie może przekraczać zakresu –10÷40°C. Podłączenie wejść cyfrowych i analogowych wykonaj zgodnie ze schematem w instrukcji producenta.

FAQ

• Czy falownik FA-1F015 może pracować z silnikami trójfazowymi? Nie, urządzenie jest przeznaczone wyłącznie do sterowania jednofazowych silników prądu przemiennego z pomocniczym kondensatorem rozruchowym.
• Jaki jest zakres temperatury pracy? Czy wymagane jest chłodzenie wymuszone? Zakres temperatur pracy wynosi od –10 do +40°C. W typowych warunkach chłodzenie odbywa się przez naturalną konwekcję – należy zapewnić odpowiednią wentylację i nie zakrywać obudowy.
• Czy panel operatorski można zamontować w drzwiach szafy sterowniczej? Tak, panel jest demontowalny i można go podłączyć na zewnątrz falownika za pomocą przewodu (nie dłuższego niż zaleca producent). Umożliwia to wygodny dostęp do ustawień bez otwierania szafy.
