Falownik do silników jednofazowych, Pmax=0,4kW, Uwej=230V | FA-1F004 F&F

Opis i Kluczowe Cechy

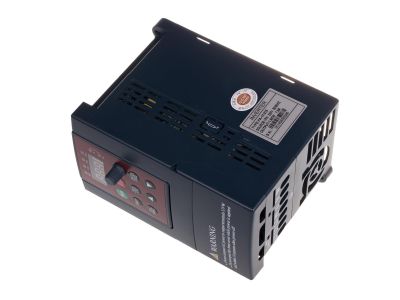

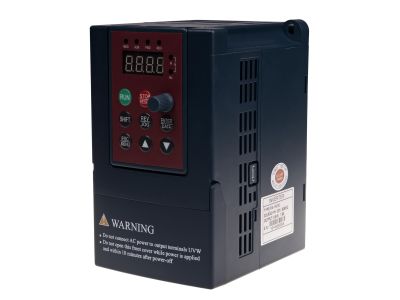

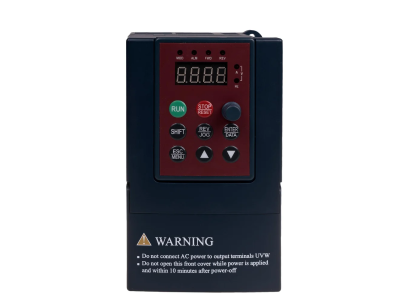

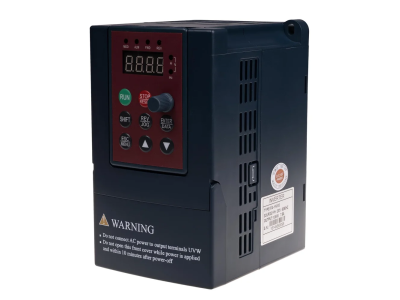

Falownik serii FA-1f, model FA-1F004, przeznaczony jest do sterowania jednofazowych silników prądu przemiennego z pomocniczym kondensatorem rozruchowym. Zasilany napięciem 1 x 230 V, zapewnia płynną regulację prędkości obrotowej w zakresie od 0 do 400 Hz, co pozwala precyzyjnie dopasować pracę napędu do wymagań procesu. Maksymalna moc silnika wynosi 0,4 kW (prąd wyjściowy 4 A), a kompaktowe wymiary (L 112,5 × W 85 × H 141,5 mm) ułatwiają zabudowę w szafach sterowniczych.

• Napięcie wejściowe 1 x 230 V: umożliwia zasilanie z typowej sieci jednofazowej bez konieczności stosowania dodatkowych transformatorów.
• Regulacja prędkości 0–400 Hz: zapewnia szeroki zakres sterowania obrotami silnika, od płynnego rozruchu po pracę z bardzo wysokimi prędkościami.
• Wysoki moment napędowy przy niskich prędkościach obrotowych: gwarantuje pewny rozruch i stabilną pracę nawet przy małych obrotach, co jest kluczowe w aplikacjach wymagających dużego momentu startowego.
• 7 wejść cyfrowych (sterowanie bezpotencjałowe) oraz 1 wejście analogowe prądowe: daje elastyczność w podłączaniu czujników, przycisków i sygnałów zewnętrznych, ułatwiając integrację z systemami automatyki.
• Tryb PLC z możliwością zaprogramowania do 7 operacji: pozwala definiować sekwencje pracy (prędkość, czas przyspieszania/hamowania, czas trwania) realizowane jednorazowo lub cyklicznie, bez konieczności stosowania zewnętrznego sterownika.

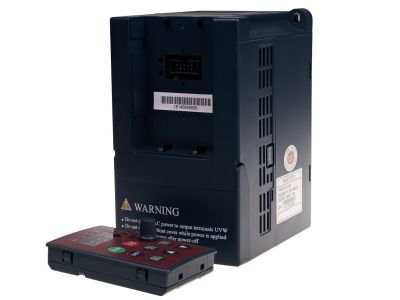

• Wielofunkcyjny panel operatorski z możliwością demontażu i podłączenia na zewnątrz: ułatwia obsługę i konfigurację falownika nawet w trudno dostępnych miejscach.

Zgodność z Normami

Falownik FA-1F004 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego zgodność z dyrektywami dotyczącymi niskiego napięcia i kompatybilności elektromagnetycznej. Produkt jest przeznaczony do montażu i eksploatacji w warunkach zgodnych z instrukcją producenta.

Zastosowanie

Falownik jednofazowy FA-1F004 znajduje zastosowanie wszędzie tam, gdzie wymagana jest płynna regulacja prędkości i kierunku wirowania małych silników jednofazowych. Sprawdza się w szczególności w:

• Sterowaniu prędkością wentylatorów, pomp, mieszadeł i podajników w instalacjach przemysłowych i komercyjnych.
• Automatyce budynkowej – napędy rolet, bram, kurtyn powietrznych.
• Liniach produkcyjnych i maszynach pakujących, gdzie potrzebna jest sekwencyjna praca z różnymi prędkościami.
• Zastosowaniach laboratoryjnych i testowych, gdzie niezbędna jest precyzyjna kontrola obrotów silnika.

Wskazówki Montażowe

Montaż i podłączenie falownika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i odczekać do rozładowania kondensatorów obwodu pośredniego. Falownik należy montować na szynie DIN TH35 w pozycji pionowej, zapewniając swobodny przepływ powietrza wokół radiatora. Wszystkie połączenia wykonać zgodnie z dokumentacją techniczną producenta, zwracając uwagę na moment dokręcania zacisków oraz przekrój przewodów dobrany do prądu znamionowego (4 A).

FAQ

• Czy falownik FA-1F004 posiada wbudowany wyświetlacz/podświetlenie? Tak, falownik wyposażony jest w wielofunkcyjny panel operatorski, który można zdemontować i podłączyć na zewnątrz. Panel umożliwia wygodne programowanie i odczyt parametrów pracy.
• Jaki jest dopuszczalny zakres temperatury pracy? Temperatura otoczenia podczas pracy wynosi od -10°C do +40°C. W przypadku wyższych temperatur należy zastosować obniżenie mocy lub dodatkowe chłodzenie.
• Czy można sterować falownikiem sygnałem analogowym 4–20 mA? Tak, falownik posiada jedno wejście analogowe prądowe (sygnał prądowy), które pozwala na płynne zadawanie prędkości obrotowej z zewnętrznego źródła.
