ET 200eco PN, F-DI 8x24V /F-DQ 3x24V 2A | 6ES7146-6FF00-0AB0 Siemens

Opis i Kluczowe Cechy

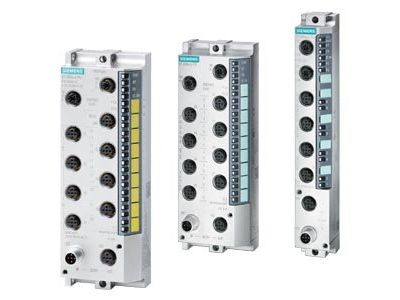

Moduł I/O ET 200eco PN (symbol 6ES7146-6FF00-0AB0) to kompaktowy system blokowy dedykowany do zastosowań przemysłowych z interfejsem PROFINET oraz stopniem ochrony IP65/67. Zapewnia szybką i elastyczną instalację w dowolnej pozycji, bezpośrednio na maszynie lub linii produkcyjnej. Wykonany z odlewu cynkowego, odporny na ekstremalne warunki środowiskowe, w tym temperatury od -40°C do +60°C, wibracje, pył, olej i wilgoć. System wyróżnia maksymalna odporność na drgania i zanieczyszczenia, co gwarantuje niezawodność w trudnych warunkach przemysłowych.

• Interfejs PROFINET z 2-portowym switchem: Umożliwia integrację w topologii liniowej sieci przemysłowej oraz elastyczne konfigurowanie instalacji bez dodatkowych urządzeń sieciowych.
• Stopień ochrony IP65/67: Odporność na wnikanie pyłu, wilgoci i tymczasowe zanurzenie w wodzie – idealny do montażu w halach produkcyjnych, na zewnątrz lub w trudnych warunkach środowiskowych.
• 8 wejść cyfrowych 24V (F-DI): Przeznaczone do współpracy z czujnikami i przełącznikami binarnymi, zapewniające pewne odczyty sygnałów w aplikacjach przemysłowych.
• 3 wyjścia cyfrowe 24V 2A (F-DQ): Służą do sterowania siłownikami, zaworami lub innymi odbiornikami o niewielkim poborze mocy, z zabezpieczeniem przed zwarciem i przeciążeniem.
• Obudowa z odlewu cynkowego: Wysoka wytrzymałość mechaniczna i odporność na korozję, gwarantująca długą żywotność nawet w agresywnych środowiskach przemysłowych.

Zgodność z Normami

Moduł ET 200eco PN spełnia wymagania norm bezpieczeństwa dla systemów sterowania przemysłowego, w tym dyrektyw unijnych oraz standardów SIL 3 (IEC 61508) i PL e (ISO 13849). Posiada oznakowanie CE i jest zgodny z normami przemysłowymi dotyczącymi odporności na zakłócenia elektromagnetyczne i warunki środowiskowe.

Zastosowanie

System ET 200eco PN jest przeznaczony do zastosowań w automatyce przemysłowej, gdzie wymagana jest niezawodna transmisja danych i odporność na trudne warunki środowiskowe.

• Bezpośredni montaż na maszynach i liniach produkcyjnych – eliminacja potrzeby stosowania dodatkowych szaf sterowniczych.
• Zastosowanie w aplikacjach wymagających awaryjnego odłączenia obwodów (do SIL 2) i funkcji bezpieczeństwa (do SIL 3/PL e).
• Integracja z systemami PROFINET w topologiach liniowych – elastyczne rozbudowywanie instalacji bez konieczności stosowania dodatkowych switchy.
• Praca w ciężkich warunkach przemysłowych, takich jak hale produkcyjne z pyłem, olejem, wysokimi temperaturami lub wilgocią.

Wskazówki Montażowe

Montaż systemu ET 200eco PN powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Moduł należy zainstalować w miejscu chronionym przed bezpośrednim działaniem czynników atmosferycznych (chyba że zastosowano wersję o podwyższonym IP). Przed podłączeniem zasilania i sygnałów należy upewnić się, że sieć PROFINET jest skonfigurowana oraz że wszystkie połączenia są prawidłowe. Zaleca się stosowanie złącz M12-L coded w celu zapewnienia maksymalnej niezawodności połączeń i dłuższych odcinków kabli w terenie.

FAQ

• Czy moduł ET 200eco PN obsługuje funkcje bezpieczeństwa? Tak – moduł oferuje funkcje bezpiecznego wyłączania do SIL 2 oraz współpracuje z modułami awaryjnymi do SIL 3/PL e, co umożliwia zastosowanie w systemach wymagających wysokiego poziomu bezpieczeństwa.
• Jaki jest zakres temperatur pracy modułu? Moduł przeznaczony jest do pracy w zakresie od -40°C do +60°C, co pozwala na stosowanie go w ekstremalnych warunkach przemysłowych.
• Jakie złącza są stosowane w module ET 200eco PN? System wyposażony jest w złącza M12-L coded, które zapewniają większą obciążalność prądową i ułatwiają organizację instalacji kablowej w terenie.
