ET 200AL, DI 16x24VDC, 8xM12 | 6ES7141-5AH00-0BA0 Siemens

Alternatywny kod produktu: 6ES71415AH000BA0

Opis i Kluczowe Cechy

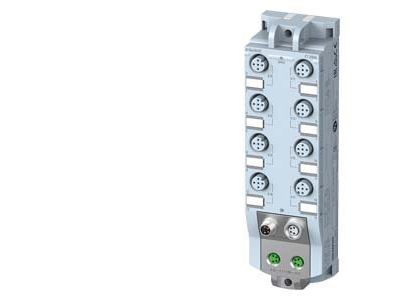

Moduł wejść cyfrowych Siemens ET 200AL o symbolu 6ES7141-5AH00-0BA0 (DI 16x24VDC, 8xM12) to kompaktowe urządzenie rozproszonego systemu I/O w stopniu ochrony IP67. Szerokość zaledwie 30 mm i waga 145 g pozwalają na montaż w dowolnym położeniu bezpośrednio na maszynie, co oszczędza miejsce w szafie sterowniczej i upraszcza okablowanie.

• 16 wejść cyfrowych 24 V DC: umożliwia podłączenie sensorów i czujników w standardowym napięciu przemysłowym, zapewniając niezawodną akwizycję sygnałów binarnych.
• 8 złączy M12: ułatwia szybkie i bezbłędne łączenie z czujnikami dzięki znormalizowanemu interfejsowi, redukując czas instalacji.
• Stopień ochrony IP67: odporny na kurz, zachlapania i oleje – gwarantuje pracę w trudnych warunkach produkcyjnych bez ryzyka uszkodzenia.
• Szerokość 30 mm, waga 145 g: minimalizuje wymagania przestrzenne i umożliwia elastyczne rozmieszczenie modułów na linii montażowej.
• Zakres temperatur pracy -25°C…+55°C: pozwala na stosowanie w środowiskach o zmiennych warunkach klimatycznych, np. w halach nieogrzewanych.

Zgodność z Normami

Moduł Siemens ET 200AL spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). Posiada certyfikat CE oraz stopień ochrony IP67 zgodny z IEC 60529. Konstrukcja obudowy jest olejoszczelna, pyłoszczelna i wodoszczelna (zachlapania), co potwierdzono w testach producenta.

Zastosowanie

Dzięki kompaktowym wymiarom i wysokiej szczelności moduł doskonale nadaje się do rozproszonych systemów automatyki w przemyśle maszynowym i liniach produkcyjnych. Może być montowany bezpośrednio na ramie maszyny, co eliminuje potrzebę dodatkowych puszek rozdzielczych.

• Zbieranie sygnałów z czujników indukcyjnych, optycznych (fotoelektrycznych) lub pojemnościowych w agresywnym środowisku produkcyjnym.
• Komunikacja z systemem nadrzędnym przez PROFINET lub PROFIBUS (wymagany moduł przyłączeniowy ET 200SP lub odpowiedni interfejs).
• Monitorowanie stanu urządzeń wykonawczych (styczników, zaworów) w rozproszonych stacjach I/O.
• Implementacja w automatyce budynkowej (np. kontrola dostępu, sygnalizacja) w lokalizacjach narażonych na wilgoć lub kurz.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (np. uprawnienia SEP) po odłączeniu napięcia zasilającego. Moduł mocuje się bezpośrednio do powierzchni maszyny lub do szyny montażowej (w zależności od konfiguracji systemu ET 200AL). Należy stosować przewody o odpowiednim przekroju i złączach M12 zgodnych z normą IEC 61076-2. Momenty dokręcania i inne szczegóły instalacyjne – według dokumentacji technicznej producenta. Przed pierwszym uruchomieniem sprawdzić poprawność okablowania i polaryzację napięcia.

FAQ

• Czy moduł posiada podświetlenie lub diody LED sygnalizujące stan wejść? W dostarczanych danych nie ma informacji o wbudowanym podświetleniu. Sygnalizacja stanu wejść odbywa się poprzez interfejs nadrzędny (np. TIA Portal) lub zewnętrzne lampki.
• Jaki jest stopień ochrony modułu? Moduł posiada stopień ochrony IP67 (pyło- i wodoszczelny, odporny na zachlapania), co potwierdzono w dokumentacji producenta.
• Czy wejścia cyfrowe są typu sink czy source? Producent nie podaje jednoznacznej specyfikacji typu wejścia. Należy dobrać czujniki zgodnie z parametrami napięcia 24 V DC i prądu wejściowego, które są standardowe dla rodziny ET 200AL.
