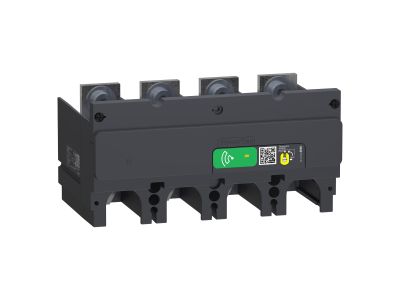

Energy sensor, PowerTag Monoconnect, 630 A, 3P+N, Compact NSX | LV434023 Schneider Electric

Opis i Kluczowe Cechy

PowerTag M630 Monoconnect (LV434023) firmy Schneider Electric to zaawansowany czujnik energii przeznaczony do bezpośredniego montażu na wyłącznikach serii Compact NSX, NS, INS oraz INV. Urządzenie mierzy w czasie rzeczywistym prąd do 630 A, napięcie oraz moc czynną, bierną i pozorną, umożliwiając precyzyjne monitorowanie obciążenia i zarządzanie energią w rozdzielnicach niskiego napięcia. Dzięki komunikacji bezprzewodowej współpracuje z koncentratorem lub bramą, zapewniając diagnostykę i alarmy.

• Maksymalny prąd Imax 630 A: dedykowany do pracy z wyłącznikami o dużym obciążeniu bez ryzyka przegrzania lub przeciążenia czujnika.
• Prąd bazowy Ib 100 A / prąd rozruchowy 400 mA: gwarantuje dokładne pomiary od niskich prądów aż do pełnego zakresu roboczego.
• Napięcie znamionowe 230/400 V AC (±20%): praca w standardowych sieciach trójfazowych z elastycznością na wahania napięcia bez utraty dokładności.
• Stopień ochrony IP20 oraz odporność na udary IK07: bezpieczna praca w rozdzielnicach, ochrona przed pyłem i przypadkowym dotknięciem.
• Klasa dokładności 1 (wg IEC 61557-12): wiarygodne pomiary energii czynnej i biernej dla potrzeb rozliczeń i optymalizacji zużycia.

Zgodność z Normami

Czujnik PowerTag M630 Monoconnect jest zgodny z normą IEC 61557-12 dla przyrządów pomiarowo-monitorujących (PMD‑II/DD/K70/1). Posiada certyfikat CE oraz należy do programu Green Premium firmy Schneider Electric, co gwarantuje zgodność z aktualnymi przepisami środowiskowymi i przejrzystość w zakresie wpływu na środowisko.

Zastosowanie

PowerTag M630 Monoconnect został zaprojektowany do systemów zarządzania energią i monitorowania obciążenia w instalacjach przemysłowych i komercyjnych. Sprawdza się w następujących scenariuszach:

• Monitorowanie obwodów głównych w rozdzielnicach głównych (RG) i podrozdzielnicach z wyłącznikami Compact NSX/NS.
• Diagnostyka obciążenia i dostępności zasilania – wykrywanie przeciążeń, zaniku napięcia oraz wysyłanie alarmów.
• Zbieranie danych pomiarowych do systemów BMS, PLC lub platform energii (pomiar energii czynnej, biernej, mocy, napięcia i prądu).
• Optymalizacja kosztów energii poprzez analizę profilu obciążenia w czasie rzeczywistym.

Wskazówki Montażowe

Montaż czujnika PowerTag M630 musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Urządzenie montuje się bezpośrednio na dolnej stronie wyłącznika automatycznego (Compact NSX/NS/INS/INV) lub na zaciskach dodatkowych Vigi, ewentualnie na górnej/dolnej stronie podstawy wtykowej – zgodnie z dokumentacją techniczną producenta. Należy zapewnić prawidłowy dobór przekroju przewodów do prądu 630 A oraz przestrzegać momentu dokręcania podanego w instrukcji. Czujnik przeznaczony jest do montażu wewnątrz rozdzielnicy o stopniu ochrony IP20.

FAQ

• Czy czujnik posiada podświetlenie lub wskaźnik LED? PowerTag M630 Monoconnect nie jest wyposażony w podświetlenie ani diodę sygnalizacyjną – komunikacja odbywa się bezprzewodowo, a stan pracy można odczytać za pośrednictwem koncentratora/bramy.
• Jaki jest stopień ochrony i odporność mechaniczna czujnika? IP20 chroni przed dostępem palców i pyłem (montaż w rozdzielnicy), a IK07 zapewnia odporność na udary energii 0,5 J – odpowiednie do typowych warunków w szafie elektrycznej.
• W jakim trybie pracy pracuje czujnik – ciągłym pomiarowym? Czujnik pracuje w trybie ciągłego monitorowania – mierzy prąd, napięcie, moc i energię w czasie rzeczywistym. W przypadku zaniku napięcia wysyła alarm z wartością prądu przed odłączeniem zasilania.
