Energy sensor, PowerTag Monoconnect, 250 A, 3P+N, Compact NSX | LV434021 Schneider Electric

Opis i Kluczowe Cechy

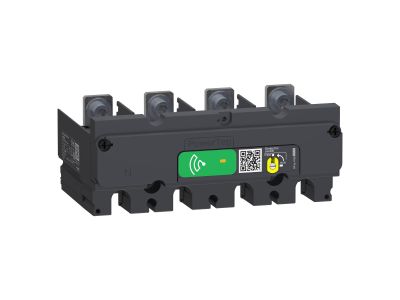

Czujnik energii PowerTag Monoconnect M250 (symbol LV434021) marki Schneider Electric to inteligentne urządzenie pomiarowe dedykowane do wyłączników Compact NSX/NS/INS/INV (100–250 A) oraz zacisków Vigi. Umożliwia bezprzewodowy monitoring rzeczywistych parametrów sieci – prądu, napięcia, mocy czynnej/biernej/pozornej i współczynnika mocy. Dzięki konstrukcji Monoconnect montuje się go bezpośrednio na wyłączniku, co skraca czas instalacji i eliminuje dodatkowe okablowanie. Pracuje w konfiguracji 3P+N, a maksymalny prąd ciągły Imax wynosi 250 A. Prąd bazowy Ib to 40 A, prąd nasycenia 500 A, a prąd rozruchowy Ist zaledwie 160 mA – zapewnia to dużą czułość pomiaru nawet przy małych obciążeniach. Czujnik spełnia normę IEC 61557-12 (PMD-II/DD/K70/1, klasa dokładności 1). Komunikacja bezprzewodowa wymaga koncentratora lub bramy (np. PowerTag Link). Urządzenie posiada certyfikat Green Premium – gwarancję zgodności z przepisami ekologicznymi oraz niskiego śladu węglowego.

• Maksymalny prąd Imax = 250 A: umożliwia monitorowanie obwodów o dużym obciążeniu, np. rozdzielnic głównych w budynkach komercyjnych.
• Komunikacja bezprzewodowa (Monoconnect): szybki montaż bez konieczności prowadzenia przewodów sygnałowych – redukcja kosztów instalacji i ryzyka błędów.
• Pomiar energii czynnej i biernej, mocy, napięcia, prądu i współczynnika mocy: pełna diagnostyka obwodu w czasie rzeczywistym, niezbędna do optymalizacji kosztów energii.
• Alarm zaniku napięcia i zapamiętanie wartości prądu przed odłączeniem: szybka lokalizacja awarii i analiza stanu obciążenia tuż przed wyłączeniem.
• Stopień ochrony IP20 i odporność na uderzenia IK07: bezpieczna praca w rozdzielnicach i szafach sterowniczych, odporność na przypadkowe uszkodzenia mechaniczne.

Zgodność z Normami

Czujnik PowerTag M250 jest zgodny z normą IEC 61557-12 (PMD-II/DD/K70/1), co potwierdza jego klasę dokładności 1 dla pomiarów energii i mocy. Posiada certyfikat CE oraz oznaczenie Green Premium oznaczające zgodność z dyrektywami unijnymi w zakresie ochrony środowiska i przejrzystości materiałowej.

Zastosowanie

PowerTag M250 został zaprojektowany z myślą o zarządzaniu energią w instalacach niskiego napięcia (230/400 V) z wyłącznikami Compact. Sprawdza się w każdym układzie wymagającym szczegółowego monitorowania obciążenia i dostępności zasilania.

• Monitorowanie obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach budynków biurowych, handlowych i przemysłowych.
• Diagnostyka i raportowanie przeciążeń, zaników napięcia oraz jakości energii dla systemów BMS (Building Management System).
• Wsparcie optymalizacji taryf energetycznych poprzez śledzenie profilu obciążenia w czasie rzeczywistym.
• Integracja z systemami automatyki budynkowej i przemysłowej za pośrednictwem koncentratora PowerTag Link lub bramy.

Wskazówki Montażowe

Montaż czujnika PowerTag M250 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montuje się bezpośrednio na dolnej stronie wyłącznika Compact NSX/NS/INS/INV lub na zaciskach dodatkowych Vigi, albo na górnej/dolnej stronie podstawy wtykowej (jeśli występuje). Nie wymaga dodatkowego okablowania – komunikacja odbywa się bezprzewodowo. Należy przestrzegać momentów dokręcania podanych w dokumentacji technicznej producenta oraz dobrać przekrój przewodów do maksymalnego prądu Imax = 250 A. Nie wolno przekraczać temperatury pracy (-25°C do +70°C) i przechowywania (-50°C do +85°C).

FAQ

• Czy PowerTag M250 może pracować bez koncentratora/bramy? Nie, czujnik wymaga połączenia z koncentratorem (np. PowerTag Link) lub bramą w celu transmisji danych do systemu monitorowania. Samodzielnie nie ma portu komunikacyjnego przewodowego.
• Jaki jest stopień ochrony i odporność mechaniczna? Urządzenie posiada stopień ochrony IP20 (osłona przed ciałami stałymi powyżej 12 mm) oraz odporność na uderzenia mechaniczne IK07, co zapewnia bezpieczną pracę w standardowych warunkach rozdzielnicowych.
• Czy czujnik mierzy napięcie międzyfazowe? Tak, napięcie znamionowe Un wynosi 230 VAC faza-neutralna oraz 400 VAC faza-faza (±20%), a urządzenie mierzy obie wartości oraz oblicza pozostałe parametry (moc, współczynnik mocy).
