Energy sensor, PowerTag Monoconnect, 250 A, 3P, Compact NSX | LV434020 Schneider Electric

Opis i Kluczowe Cechy

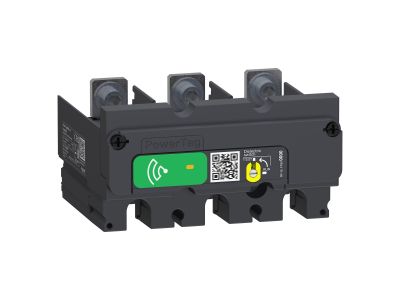

Czujnik energii PowerTag Monoconnect LV434020 firmy Schneider Electric to bezprzewodowy moduł pomiarowy przeznaczony do monitorowania obwodów trójfazowych o prądzie maksymalnym 250 A. Dzięki konstrukcji Monoconnect montowany jest bezpośrednio na wyłącznikach Compact NSX/NS 100/160/250 oraz TeSys GV5/GV7, co minimalizuje czas instalacji i zajmowaną przestrzeń w rozdzielnicy. Urządzenie pracuje w sieciach 230/400 VAC i dostarcza precyzyjnych danych o energii czynnej i biernej, mocy, prądzie, napięciu oraz współczynniku mocy w czasie rzeczywistym. W przypadku zaniku zasilania wysyła alarm oraz zapamiętuje wartość prądu przed odłączeniem, umożliwiając szybką diagnostykę.

• Maksymalny prąd Imax = 250 A: monitorowanie obwodów o dużym obciążeniu bez ryzyka przeciążenia – idealne do głównych tablic rozdzielczych.
• Klasa dokładności 1 (IEC 61557-12): gwarancja wiarygodnych pomiarów energii i mocy, niezbędnych przy rozliczeniach i optymalizacji zużycia.
• Komunikacja bezprzewodowa (wymagana brama/koncentrator): łatwa integracja z systemami BMS i IoT – dane dostępne zdalnie, bez prowadzenia przewodów.
• Napięcie znamionowe 230/400 VAC ±20%: kompatybilność z sieciami trójfazowymi w budynkach komercyjnych i przemysłowych.
• Alarm zaniku napięcia z wartością prądu przed odłączeniem: szybkie wykrywanie awarii i ułatwienie identyfikacji przyczyn przepięć lub zwarć.
• Stopień ochrony IP20 i wytrzymałość mechaniczna IK07: bezpieczna praca w suchych pomieszczeniach rozdzielnic, odporność na przypadkowe uderzenia.

Zgodność z Normami

PowerTag Monoconnect LV434020 spełnia wymagania normy IEC 61557-12 – jest sklasyfikowany jako PMD-II/DD/K70/1 (pomiarowy przyrząd wielofunkcyjny klasy 1). Posiada certyfikat CE oraz oznaczenie Green Premium, potwierdzające zgodność z przepisami środowiskowymi UE oraz przejrzystość danych o wpływie na środowisko.

Zastosowanie

Czujnik został zaprojektowany do monitorowania energii w rozdzielnicach głównych i podrozdzielniach, gdzie wymagana jest ciągła kontrola parametrów sieci. Stosowany jest głównie w systemach zarządzania energią oraz automatyce budynkowej.

• Monitorowanie obciążeń w instalacjach przemysłowych i komercyjnych – identyfikacja szczytów poboru, optymalizacja taryf.
• Integracja z systemami BMS (Building Management System) – zdalny odczyt mocy, energii i współczynnika mocy.
• Diagnostyka sieci zasilającej – wykrywanie zaników napięcia, przeciążeń i asymetrii faz.
• Rozliczenia energii w obrębie wydziałów lub najemców – precyzyjne dane dla podliczników mediów.

Wskazówki Montażowe

Montaż czujnika PowerTag Monoconnect LV434020 może być wykonywany wyłącznie przez uprawniony personel SEP, po odłączeniu napięcia od wyłącznika. Urządzenie mocuje się bezpośrednio na dolnej stronie wyłącznika Compact NSX/NS lub TeSys GV5/GV7 (lub na zaciskach dodatkowych Vigi), ewentualnie na górnej/dolnej stronie podstawy wtykowej. Nie wymaga dodatkowych przewodów – połączenie bezprzewodowe z koncentratorem/bramą zapewnia komunikację. Należy bezwzględnie przestrzegać momentów dokręcania oraz przekrojów przewodów zalecanych w dokumentacji technicznej producenta.

FAQ

• Czy PowerTag Monoconnect może pracować samodzielnie, czy wymaga dodatkowego urządzenia? Do komunikacji i przesyłania danych niezbędny jest koncentrator lub brama PowerTag (np. ACTLxxxx). Sam czujnik wysyła tylko sygnał radiowy – bez koncentratora nie można odczytać pomiarów.
• Jaki stopień ochrony posiada czujnik i czy można go montować na zewnątrz? Stopień ochrony to IP20 oraz IK07. Oznacza to ochronę przed ciałami stałymi o średnicy powyżej 12 mm oraz odporność na uderzenia, ale nie przed wilgocią – urządzenie przeznaczone jest wyłącznie do montażu w suchych rozdzielnicach wewnątrz budynków.
• Jaka temperatura otoczenia jest dopuszczalna podczas pracy? Zakres temperatury pracy wynosi od –25°C do +70°C. Przechowywanie możliwe jest w temperaturach od –50°C do +85°C.
