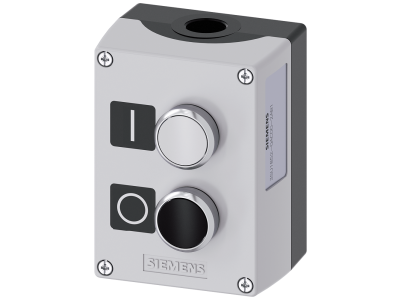

Obudowa do urządzeń sterujących, 22 mm, okrągły | 3SU1852-0AC00-2AB1 Siemens

Alternatywny kod produktu: 3SU18520AC002AB1

Opis i Kluczowe Cechy

Obudowa Siemens SIRIUS ACT o symbolu 3SU1852-0AC00-2AB1 to okrągłe, 22-milimetrowe gniazdo do montażu urządzeń sterujących i sygnalizacyjnych w szafach sterowniczych oraz w przestrzennie oddzielonych układach operatorskich. Dzięki innowacyjnej koncepcji łączenia montaż możliwy jest jedną ręką bez użycia specjalnych narzędzi – oszczędza to czas instalacji. Zabezpieczenie przed przekręceniem zintegrowane w produkcie, co zapewnia stabilne ustawienie elementów nawet w otworach bez rowków. Obudowa wykonana jest z wytrzymałego metalu lub wysokogatunkowego tworzywa sztucznego, dostępna w wariantach dla 1–6 punktów sterujących.

• Średnica otworu 22 mm: umożliwia montaż standardowych przycisków, przełączników i lamp sygnalizacyjnych zgodnie z międzynarodowymi wymogami.
• Materiał metal/tworzywo sztuczne: odporność na oleje, agresywne zasady, kurz i wilgoć – praca w trudnych warunkach przemysłowych i na zewnątrz pomieszczeń.
• Montaż beznarzędziowy: szybkie osadzenie w otworze bez potrzeby użycia kluczy czy wkrętaków – redukcja czasu instalacji nawet o połowę.
• Zintegrowane zabezpieczenie przed przekręceniem: 100-procentowa stabilność położenia urządzenia w panelu, niezależnie od kształtu otworu.
• Opcjonalna komunikacja PROFINET, AS-Interface, IO-Link: redukcja okablowania, minimalizacja błędów i większa elastyczność w integracji z systemami sterowania.

Zgodność z Normami

Obudowa spełnia wymagania europejskich norm dotyczących aparatury sterowniczej i sygnalizacyjnej. Posiada certyfikację CE oraz dopuszczenia produktowe na całym świecie. Konstrukcja zapewnia stały, wysoki stopień ochrony – odporność na mycie wysokociśnieniowe, kurz, oleje i agresywne środki chemiczne (szczegółowe dane w dokumentacji technicznej).

Zastosowanie

Obudowa 3SU1852-0AC00-2AB1 przeznaczona jest do montażu urządzeń sterowniczych i sygnalizacyjnych w szafach sterowniczych, rozdzielnicach oraz na pulpitach operatorskich w przemyśle i automatyce budynkowej.

• Instalacja przycisków sterowniczych i przełączników w maszynach i liniach produkcyjnych.
• Montaż lamp sygnalizacyjnych i modułów ostrzegawczych w systemach alarmowych.
• Wykorzystanie w rozproszonych jednostkach sterujących z komunikacją AS-Interface lub IO-Link.
• Zastosowanie w strefach o podwyższonej wilgotności, zapyleniu lub narażonych na mycie ciśnieniowe (np. myjnie, stacje uzdatniania).

Wskazówki Montażowe

Montaż obudowy może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w szafie sterowniczej. Obudowę montuje się w otworze o średnicy 22 mm w panelu lub drzwiach szafy. Element opcjonalnie można wyposażyć w opis i połączyć z interfejsem AS-i. Przekroje przewodów dobierz zgodnie z projektem instalacji i wymaganiami odbiorników. Dokręcaj elementy łączące z momentem zgodnym z dokumentacją producenta. Po zakończeniu montażu sprawdź poprawność osadzenia i szczelność uszczelek.

FAQ

• Czy obudowa jest dostarczana z opisem (np. etykietą)? Obudowa 3SU1852-0AC00-2AB1 w wersji podstawowej nie zawiera opisów. Opisy można zamówić oddzielnie – dostępne są w ofercie SIRIUS ACT, również z możliwością indywidualnego grawerowania za pomocą konfiguratora online.
• Jaki jest stopień ochrony (IP) tej obudowy? Producent deklaruje stały, wysoki stopień ochrony, który umożliwia czyszczenie myjkami wysokociśnieniowymi oraz odporność na kurz, oleje i agresywne zasady. Dokładną wartość IP należy sprawdzić w karcie katalogowej konkretnego wariantu (tworzywo / metal).
• Czy można użyć tej obudowy do montażu stycznika lub wyłącznika? Obudowa przeznaczona jest dla urządzeń sterowniczych i sygnalizacyjnych o średnicy montażowej 22 mm, takich jak przyciski, przełączniki, lampki. Styczniki i wyłączniki wymagają innych form montażu (np. szyna TH35).
