Element złącza PCB BFSC M5x8 Schlitz | 0296700000 Weidmuller

Opis i Kluczowe Cechy

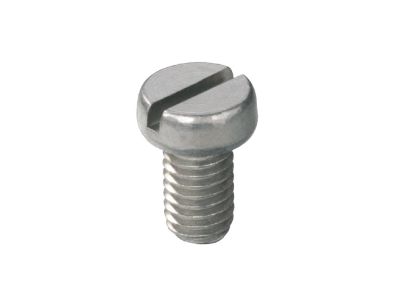

Element złącza PCB BFSC M5x8 Schlitz (symbol 0296700000) to śruba mocująca przeznaczona do montażu nakładki mostka poprzecznego w systemie rozdzielnic modułowych. Wykonana w klasie dokładności M5 o długości 8 mm, z gniazdem Schlitz (pod wkrętak płaski), zapewnia pewne i powtarzalne połączenie mechaniczne. Przeznaczona do stosowania z akcesoriami serii W.

• Gwint M5: Uniwersalny rozmiar umożliwiający szybki montaż w standardowych otworach nakładek mostków poprzecznych, bez konieczności stosowania dodatkowych adapterów.
• Długość 8 mm: Optymalna głębokość wkręcenia zapewniająca stabilne mocowanie bez ryzyka uderzenia w przewody lub szynę TH35.
• Gniazdo Schlitz (nacięcie poprzeczne): Kompatybilne z powszechnie używanymi wkrętakami płaskimi, co ułatwia ręczne dokręcanie w ograniczonej przestrzeni rozdzielnicy.
• Przeznaczenie do serii W: Śruba zaprojektowana pod kątem wymiarów i tolerancji nakładek mostków poprzecznych serii W, gwarantując bezproblemowy montaż i długotrwałe połączenie.

Zgodność z Normami

Produkt spełnia ogólne wymagania europejskich norm dotyczących elementów złącznych stosowanych w elektrotechnice. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami UE. Wykonany zgodnie z wewnętrznymi standardami jakości producenta.

Zastosowanie

Śruba mocująca BFSC M5x8 Schlitz znajduje zastosowanie przy instalacji i rozbudowie systemów dystrybucji energii w rozdzielnicach modułowych. Służy do trwałego zamocowania nakładek mostków poprzecznych na szynie TH35.

• Mocowanie nakładek mostków poprzecznych w rozdzielnicach z serią W – dla prawidłowego połączenia fazowego lub neutralnego.
• Dokręcanie w trakcie modernizacji istniejących rozdzielnic – wymiana lub dodawanie nowych mostków bez demontażu całej konstrukcji.
• Zabezpieczenie połączeń przewodów w miejscach, gdzie nakładka mostka ma bezpośredni styk z szyną lub listwą przyłączeniową.
• Uniwersalne zastosowanie w aparaturze modułowej (styczniki, wyłączniki) jako element montażowy dla dedykowanych mostków producenta.

Wskazówki Montażowe

Montaż śruby powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w rozdzielnicy. Element należy wkręcać w nakładkę mostka poprzecznego z wyczuciem – moment dokręcania nie może przekraczać wartości zalecanych w dokumentacji producenta (zazwyczaj 0,5–1,0 Nm dla gwintu M5). Przekrój przewodów oraz ich izolacja muszą być dobrane do prądu roboczego obwodu. Przed rozpoczęciem prac bezwzględnie sprawdzić brak napięcia i odłączyć zasilanie.

FAQ

• Czy śruba nadaje się do innych serii mostków niż W? Produkt został zaprojektowany z myślą o nakładkach serii W. Stosowanie z innymi seriami może wymagać weryfikacji wymiarów otworu i długości gwintu – w razie wątpliwości zalecamy kontakt z producentem.
• Jakiego narzędzia użyć do dokręcenia? Gniazdo Schlitz (nacięcie poprzeczne) jest przeznaczone dla standardowego wkrętaka płaskiego o szerokości ostrza ok. 4–5 mm. Unikaj używania wkrętaków krzyżakowych – mogą uszkodzić główkę.
• Czy śruba jest wykonana ze stali nierdzewnej? W danych technicznych nie podano materiału. W standardzie producenta elementy te są zwykle wykonywane ze stali ocynkowanej – nie są przewidziane do stosowania w agresywnym środowisku (np. wysoka wilgotność). Należy sprawdzić kartę katalogową lub skontaktować się z dostawcą.
