ogniwo RC, AC 127-240V, Bezpiecznik przepięciowy do styczników S3 | 3RT2946-1CD00 Siemens

Alternatywny kod produktu: 3RT29461CD00

Opis i Kluczowe Cechy

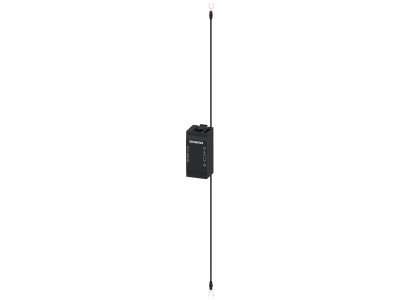

Ogniwo RC (bezpiecznik przepięciowy) Siemens SIRIUS, symbol 3RT2946-1CD00, przeznaczone do styczników serii 3RT2.4. Moduł tłumiący przepięcia łączeniowe w obwodach sterowania AC 127–240 V (50/60 Hz) oraz DC 150–250 V. Kompaktowe ogniwo RC montowane bezpośrednio na styczniku – upraszcza instalację i eliminuje konieczność dodatkowego okablowania.

• Napięcie AC 127–240 V / DC 150–250 V: uniwersalne zasilanie w systemach sterowania prądem przemiennym i stałym – jeden moduł do różnych standardów napięciowych.
• Przeznaczony do styczników 3RT2.4: gwarantowane dopasowanie mechaniczne i elektryczne – bez ryzyka błędnego montażu.
• Moduł RC tłumiący przepięcia łączeniowe: chroni cewkę stycznika i elementy sterujące przed skokami napięcia – wydłuża żywotność układu.
• System modułowy SIRIUS: łatwa rozbudowa i szybki montaż na szynie lub bezpośrednio na styczniku – oszczędność czasu podczas instalacji.
• Brak dodatkowego okablowania: ogniwo wkłada się bezpośrednio w gniazdo stycznika – eliminuje ryzyko pomyłek przy podłączaniu.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymaganiami norm europejskich oraz posiada oznaczenie CE. Jako element systemu SIRIUS spełnia rygorystyczne standardy jakości Siemens.

Zastosowanie

Ogniwo RC 3RT2946-1CD00 stosuje się w układach sterowania, gdzie wymagana jest niezawodna tłumienie przepięć generowanych przez cewki styczników. Sprawdza się w instalacjach przemysłowych i budynkowych.

• Tłumienie przepięć na cewkach styczników 3RT2.4 w szafach sterowniczych maszyn i linii produkcyjnych.
• Ochrona przekaźników PLC oraz modułów wejść/wyjść przed skokami napięcia w obwodach pomocniczych.
• Instalacja w układach automatyki budynkowej (HVAC, oświetlenie, sterowanie roletami) do zabezpieczenia styczników w rozdzielnicach.
• Zastosowanie w systemach zasilania awaryjnego i UPS, gdzie istotna jest ciągłość pracy styczników przy obciążeniu DC.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od całego obwodu. Ogniwo RC przeznaczone jest do bezpośredniego montażu na styczniku 3RT2.4 – należy wsunąć je w dedykowane gniazdo aż do zatrzaśnięcia. Przekrój przewodów łączeniowych dobrać zgodnie z obowiązującymi normami, a moment dokręcania zacisków sprawdzić w dokumentacji producenta stycznika.

FAQ

• Do czego służy ogniwo RC 3RT2946-1CD00? Jest to moduł tłumiący przepięcia łączeniowe, montowany na stycznikach 3RT2.4. Chroni cewkę i układy sterowania przed skokami napięcia powstającymi przy wyłączaniu stycznika.
• Jakie napięcia obsługuje to ogniwo? Pracuje przy napięciu AC 127–240 V (50/60 Hz) oraz DC 150–250 V. Należy dobrać odpowiednią wersję do napięcia sterowania cewki stycznika.
• Czy moduł wymaga dodatkowego okablowania? Nie – ogniwo wkłada się bezpośrednio w gniazdo na styczniku; nie potrzeba żadnych dodatkowych przewodów ani zacisków.
