Element świetlny LED M22-CLEDC-B12-30VAC/DC | 218062 Eaton

Alternatywny kod produktu: M22-CLEDC-B

Opis i Kluczowe Cechy

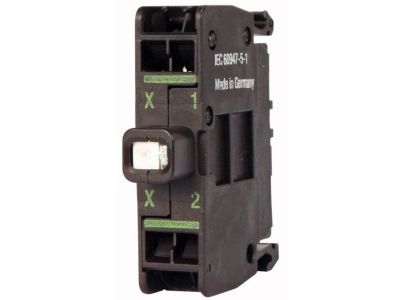

Element świetlny LED M22-CLEDC-B12-30VAC/DC (symbol 218062) to kompaktowy wskaźnik optyczny przeznaczony do sygnalizacji stanu pracy w układach sterowania. Dzięki szerokiemu zakresowi napięcia zasilania 12–30 V AC/DC może być stosowany zarówno w obwodach prądu stałego, jak i przemiennego, co zapewnia uniwersalność zastosowania. Niski prąd roboczy 8–15 mA oraz maksymalny pobór mocy 0,26 W (przy 24 V) gwarantują energooszczędną pracę i minimalne obciążenie układu. Stopień ochrony IP20 chroni przed wnikaniem ciał stałych, co pozwala na bezpieczny montaż w suchych pomieszczeniach rozdzielnic i szaf sterowniczych.

• Zakres napięcia 12–30 V AC/DC: Możliwość zasilania zarówno z obwodów prądu stałego, jak i przemiennego – jedna wersja do różnych instalacji, redukcja zapasów magazynowych.
• Prąd roboczy 8–15 mA / moc max. 0,26 W: Bardzo niski pobór energii, co ogranicza straty w obwodzie i pozwala na podłączenie wielu wskaźników bez przeciążania źródła zasilania.
• Zacisk Cage Clamp (Wago): Beznarzędziowe, pewne i wibroodporne połączenie przewodów – skraca czas montażu i eliminuje ryzyko poluzowania.
• Stopień ochrony IP20: Ochrona przed dostępem do części pod napięciem oraz przed wnikaniem ciał stałych o średnicy ≥12,5 mm – bezpieczeństwo w suchych pomieszczeniach.
• Zgodność z normą IEC 60947-5-1: Gwarancja jakości i bezpieczeństwa w aplikacjach sterowniczych i sygnalizacyjnych według międzynarodowego standardu.

Zgodność z Normami

Element świetlny LED został zaprojektowany i certyfikowany zgodnie z normą IEC/EN 60947-5-1, która określa wymagania dla łączników sterowniczych i elementów sygnalizacyjnych w obwodach przemysłowych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wskaźnik LED M22-CLEDC sprawdza się wszędzie tam, gdzie potrzebna jest czytelna sygnalizacja optyczna stanu pracy maszyn, urządzeń lub instalacji elektrycznych. Dzięki kompaktowej budowie może być montowany w panelach sterowniczych, rozdzielnicach i pulpitach operatorskich.

• Sygnalizacja załączenia zasilania w obwodach sterowania (np. gotowość maszyny, obecność napięcia).
• Wskazywanie stanu pracy styczników, przekaźników lub wyłączników w szafach sterowniczych.
• Użycie jako kontrolka w automatyce budynkowej – informowanie o pracy siłowników, pomp czy wentylatorów.
• Wizualizacja sygnałów z układów PLC w małych rozdzielnicach i pulpitach operatorskich.

Wskazówki Montażowe

Montaż i podłączenie elementu świetlnego LED mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Do podłączenia przewodów należy użyć zintegrowanego zacisku Cage Clamp – po włożeniu odizolowanego przewodu o odpowiednim przekroju (zgodnym z instrukcją producenta) zacisk automatycznie zablokuje połączenie. Nie wymaga dokręcania śrub. Element montuje się w otworze panelu lub obudowy zgodnie z dokumentacją techniczną. Sprawdź poprawność polaryzacji przy zasilaniu DC – dioda nie zaświeci przy odwrotnym podłączeniu.

FAQ

• Czy dioda LED w elemencie M22-CLEDC jest podświetlana na stałe? Tak, dioda świeci światłem ciągłym po podaniu napięcia z zakresu 12–30 V AC/DC. Nie przewidziano trybu migania – jest to standardowy wskaźnik stałego sygnału.
• Jaki stopień ochrony IP ma ten element? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm oraz przed dotykiem palcem. Nie jest odporny na wilgoć ani pyły – przeznaczony do suchych pomieszczeń.
• Jakie napięcie mogę podać na wejście? Czy działa tylko jeden typ prądu? Element pracuje zarówno przy napięciu stałym (DC), jak i przemiennym (AC) w zakresie 12–30 V (częstotliwość 50/60 Hz). Jest uniwersalny – jeden model do obu rodzajów zasilania.
