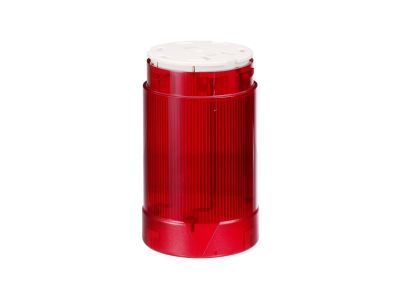

Element świetlny Fi-45mm czerwony bez żarówki <lt/>= 230 V AC/DC Harmony XVM | XVMC34 Schneider Electric

Opis i Kluczowe Cechy

Element świetlny XVMC34 z rodziny Harmony XVM firmy Schneider Electric to sygnalizator czerwony o średnicy 45 mm, przeznaczony do pracy przy napięciu 230 V AC/DC. Zastosowanie przepustu na żarówki z trzonkiem BA15d (LED, neonowe, żarowe – brak w zestawie) pozwala na elastyczny dobór źródła światła w zależności od potrzeb aplikacji. Modułowa konstrukcja umożliwia szybki montaż w otworze 45 mm.

• Średnica otworu montażowego 45 mm: uniwersalny wymiar pasujący do standardowych obudów i pulpitów operatorskich, ułatwia zabudowę bez konieczności stosowania adapterów.
• Napięcie znamionowe 230 V AC/DC: praca zarówno w sieci prądu przemiennego, jak i stałego – eliminuje potrzebę stosowania oddzielnych układów zasilania w instalacjach przemysłowych i budynkowych.
• Kompatybilność z różnymi źródłami światła (trzonek BA15d): możliwość zastosowania żarówek LED o długiej żywotności, neonowych lub żarowych – dopasowanie do wymagań wizualnych i energetycznych aplikacji.
• Kolor czerwony: wyraźna sygnalizacja stanów alarmowych, awarii lub pracy urządzeń – zwiększa bezpieczeństwo obsługi przez szybką identyfikację wizualną.
• Brak żarówki w zestawie: elastyczność wyboru konkretnego źródła światła (LED, żarowe, neon) przez instalatora, co pozwala optymalizować koszty i trwałość w danej instalacji.

Zgodność z Normami

Element świetlny XVMC34 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa (certyfikat CE). Ze względu na specyfikę akcesorium sygnalizacyjnego producent nie podaje konkretnych numerów norm – urządzenie przeznaczone jest do montażu w tablicach i pulpitach spełniających wymagania odpowiednich norm dla obwodów sterowniczych (np. EN 60204-1).

Zastosowanie

Element świetlny XVMC34 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wizualna sygnalizacja pracy urządzeń lub stanów awaryjnych w układach automatyki i sterowania.

• Sygnalizacja załączenia napięcia lub pracy maszyny w panelach sterowniczych i rozdzielnicach.
• Wskazywanie stanów alarmowych (np. przekroczenie temperatury, zadziałanie zabezpieczeń) w szafach automatyki przemysłowej.
• Informowanie o trybie pracy (ręczny/automatyczny) na pulpitach operatorskich w procesach produkcyjnych.
• Lokalne sygnalizowanie statusu w systemach automatyki budynkowej (np. praca wentylacji, stan pompy).

Wskazówki Montażowe

Montaż elementu świetlnego XVMC34 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie instaluje się w otworze o średnicy 45 mm w obudowie lub pulpicie. Dokręcanie pierścienia mocującego należy przeprowadzić zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do maksymalnego prądu źródła światła (zalecane min. 0,75 mm²). Po montażu sprawdzić poprawność połączeń i działanie sygnalizacji.

FAQ

• Czy żarówka jest dołączona do zestawu? Nie, element świetlny XVMC34 jest dostarczany bez źródła światła. Należy dobrać żarówkę z trzonkiem BA15d – może to być LED, neon lub żarowa, w zależności od wymagań aplikacji (np. barwa, trwałość, pobór mocy).
• Jakie napięcie zasilania jest wymagane? Element jest przystosowany do napięcia 230 V AC/DC. Nie wymaga dodatkowych zasilaczy – może być bezpośrednio podłączony do typowej sieci 230 V AC lub instalacji prądu stałego o tym samym napięciu.
• Czy można stosować diodę LED jako źródło światła? Tak, element akceptuje żarówki z trzonkiem BA15d, w tym super jasne LED, pod warunkiem że są przystosowane do napięcia 230 V AC/DC. LED zapewnia długą żywotność i niski pobór energii w porównaniu z tradycyjnymi żarówkami.
