Element stykowy z samokontrolą 1Z2R mocowany do ścianki tylnej M22-KC02SMC10 RMQ-Tytan RMQ-Titan M22 | 121720 Eaton

Alternatywny kod produktu: M22-KC02SMC10

Opis i Kluczowe Cechy

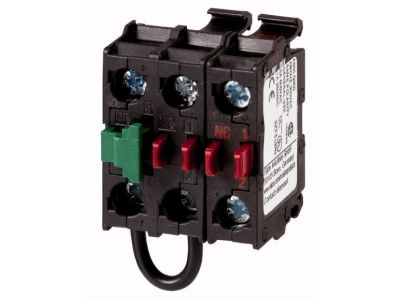

Element stykowy z samokontrolą 1Z2R, symbol 121720 z serii RMQ-Tytan / RMQ-Titan M22, to profesjonalny moduł stykowy przeznaczony do montażu na ściance tylnej przycisków i przełączników. Wyposażony w jeden styk zwierny (Z) oraz dwa styki rozwierne (R) z funkcją wymuszonego otwarcia, zapewnia niezawodną sygnalizację stanu i bezpieczeństwo w obwodach sterowniczych. Maksymalny skok elementu wynosi 5,7 mm, a minimalna siła wymuszonego otwarcia sięga 30 N. Stopień ochrony IP20 umożliwia bezpieczną pracę w rozdzielnicach i pulpitach sterowniczych.

• 1 styk zwierny (Z) + 2 styki rozwierne (R): Umożliwiają jednoczesne załączanie i rozłączanie dwóch niezależnych obwodów, co zwiększa elastyczność układów sterowania i sygnalizacji.
• Wymuszone otwarcie styków rozwiernych (R): Gwarantuje bezpieczne rozłączenie obwodu przy braku napięcia lub uszkodzeniu elementu, spełniając wymogi funkcji bezpieczeństwa zgodnie z normą IEC/EN 60947-5-1.
• Siła wymuszonego otwarcia ≥ 30 N: Zapewnia pewne i mechanicznie niezawodne rozwieranie styków nawet przy zabrudzeniach lub starzeniu się elementu.
• Stopień ochrony IP20: Chroni przed dostępem do części pod napięciem i przed wniknięciem ciał stałych o średnicy powyżej 12,5 mm – odpowiedni do montażu w suchych pomieszczeniach w rozdzielnicach.
• Zaciski śrubowe: Umożliwiają szybkie i pewne podłączenie przewodów o odpowiednim przekroju, bez konieczności stosowania specjalnych narzędzi.

Zgodność z Normami

Produkt spełnia wymagania normy IEC 60947-5-1 (aparatura sterownicza), w tym wymóg wymuszonego otwarcia styków zgodnie z punktem K.5.4.1. Posiada certyfikat CE i jest przeznaczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Element stykowy 121720 znajduje zastosowanie przede wszystkim w układach sterowania, gdzie wymagana jest niezawodna sygnalizacja stanu wyłącznika oraz wysoka odporność na uszkodzenia mechaniczne. Dzięki dwóm stykom rozwiernym z wymuszonym otwarciem idealnie nadaje się do aplikacji związanych z bezpieczeństwem maszyn.

• Sterowanie i sygnalizacja stanu przycisków, przełączników oraz wyłączników w rozdzielnicach przemysłowych i budynkowych.
• Układy bezpieczeństwa maszyn – wymuszone rozwieranie styków zapewnia niezawodne odcięcie obwodu sterującego w przypadku awarii.
• Podawanie impulsów do styczników, przekaźników lub wejść PLC – synchronizacja sygnałów dzięki układowi 1Z2R.
• Automatyka budynkowa – kontrola pracy napędów bram, rolet, oświetlenia awaryjnego.

Wskazówki Montażowe

Montaż elementu stykowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Element przeznaczony jest do mocowania na ściance tylnej aparatów serii RMQ-Titan M22 – nie wymaga szyny DIN. Przewody należy podłączać do zacisków śrubowych z momentem dokręcania zgodnym z dokumentacją producenta, a przekrój przewodów dobrać do prądu roboczego obwodu. Przed pierwszym uruchomieniem sprawdzić poprawność działania styków (zwieranie i rozwieranie) oraz siłę wymuszonego otwarcia.

FAQ

• Czy element stykowy ma podświetlenie LED? Nie, dane producenta nie zawierają informacji o podświetleniu. Element pełni wyłącznie funkcję stykową – do sygnalizacji wizualnej należy stosować oddzielne moduły lampkowe.
• Jaki jest stopień ochrony IP? Produkt posiada stopień ochrony IP20, co oznacza brak ochrony przed wilgocią. Należy montować go w suchym, osłoniętym wnętrzu rozdzielnicy lub pulpitu.
• Jaki jest tryb pracy styków rozwiernych (R)? Styki rozwierne (R) pracują w trybie wymuszonego otwarcia – mechanicznie gwarantują rozłączenie obwodu nawet przy awarii samego elementu stykowego, zgodnie z wymaganiami IEC 60947-5-1.
