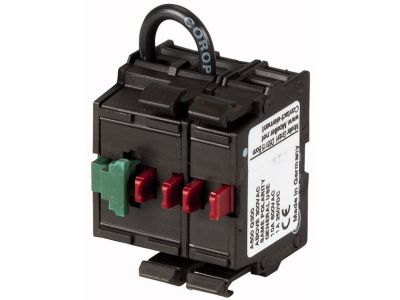

Element stykowy z samokontrolą 1Z2R mocowany do płyty czołowej, M22-K02SMC1 RMQ-Titan | 121474 Eaton

Alternatywny kod produktu: M22-K02SMC10

Opis i Kluczowe Cechy

Element stykowy z samokontrolą M22-K02SMC1 (symbol 121474) z serii RMQ-Titan to moduł kontaktowy 1Z2R przeznaczony do montażu za płytą czołową. Dzięki stopniowi ochrony IP67 oraz IP69K zapewnia niezawodną pracę w trudnych warunkach środowiskowych. Zastosowanie układu samokontroli zwiększa bezpieczeństwo eksploatacji poprzez ciągłe monitorowanie stanu styków.

• Styki 1Z+2R (1 zwierny, 2 rozwierne): Umożliwiają realizację obwodów samokontroli – jeden styk zwierny sygnalizuje załączenie, dwa rozwierne kontrolują spójność obwodu, podnosząc niezawodność systemów sterowania.
• Stopień ochrony IP67 oraz IP69K: Odporność na wnikanie pyłu, wody oraz strumienie gorącej wody pod wysokim ciśnieniem – idealne do aplikacji w przemyśle spożywczym, myjniach i na zewnątrz.
• Odporność na udary i wibracje: Konstrukcja przystosowana do pracy w maszynach i urządzeniach narażonych na drgania, co gwarantuje długą żywotność mechaniczną.
• Zintegrowany układ połączeń ochronnych: Podwyższa bezpieczeństwo eksploatacji i dostępność systemu, minimalizując ryzyko awarii.
• Mocowanie do płyty czołowej: Łatwy montaż w obudowach serii RMQ-Titan, kompatybilny z przyciskami i przełącznikami tej serii.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikację CE. Dzięki zastosowaniu w serii RMQ-Titan materiałów odpornych na ścieranie i warunki atmosferyczne, element stykowy spełnia wymagania stawiane aparaturze sterowniczej w przemyśle.

Zastosowanie

Element stykowy M22-K02SMC1 znajduje zastosowanie w systemach sterowania wymagających niezawodnej sygnalizacji stanu oraz kontroli obwodów. Sprawdza się tam, gdzie konieczna jest samokontrola – czyli ciągłe potwierdzanie poprawności działania styków.

• Układy sterowania maszyn – sygnalizacja położenia krańcowego z funkcją samokontroli.
• Automatyka budynkowa – monitorowanie stanu urządzeń (np. pomp, wentylatorów) z możliwością wykrycia przerwania obwodu.
• Przemysł spożywczy i chemiczny – aplikacje wymagające częstego mycia i odporności na agresywne środki.
• Systemy bezpieczeństwa – obwody STOP awaryjnego z podwójnym rozwieraniem (2R) dla redundantnej kontroli.

Wskazówki Montażowe

Montaż elementu stykowego należy wykonywać wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Element mocuje się za płytą czołową przy użyciu odpowiednich uchwytów serii RMQ-Titan. Przekrój przewodów należy dobrać do prądu obciążenia (zgodnie z dokumentacją producenta). Moment dokręcania zacisków śrubowych musi być zgodny z wartościami podanymi w karcie katalogowej produktu. Montaż na szynie TH35 (DIN) nie dotyczy – produkt przeznaczony do paneli czołowych.

FAQ

• Czy element stykowy posiada podświetlenie LED? Nie, M22-K02SMC1 jest modułem kontaktowym bez własnego źródła światła. Podświetlenie może być zapewnione przez współpracujący przycisk lub lampkę sygnalizacyjną z serii RMQ-Titan.
• Jaki stopień ochrony ma ten element? Deklarowany stopień ochrony całego zestawu (przycisk + element stykowy w odpowiedniej obudowie) to IP67 oraz IP69K. Oznacza to pełną odporność na pył, krótkotrwałe zanurzenie oraz strumienie gorącej wody pod wysokim ciśnieniem.
• Co oznacza oznaczenie 1Z2R i funkcja samokontroli? 1Z2R oznacza jeden styk zwierny (normalnie otwarty) i dwa rozwierne (normalnie zamknięte). Funkcja samokontroli polega na tym, że styki rozwierne są połączone w szereg z cewką nadzorującą – w przypadku przerwania któregokolwiek z nich system wykrywa uszkodzenie i sygnalizuje błąd.
