Element stykowy sprężynowy, żółto-zielony | 3SU1400-2DA43-3AA0 Siemens

Alternatywny kod produktu: 3SU14002DA433AA0

Opis i Kluczowe Cechy

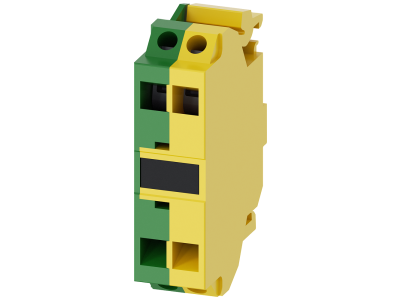

Element stykowy sprężynowy w kolorze żółto-zielonym, oznaczony symbolem 3SU1400-2DA43-3AA0, pochodzi z serii SIRIUS ACT marki Siemens. Przeznaczony jest do gromadzenia przewodów elektrycznych, szczególnie w układach ochronnych (PE). Dzięki innowacyjnej koncepcji łączenia montaż można wykonać jedną ręką, bez użycia specjalistycznych narzędzi. Zintegrowane zabezpieczenie przed przekręceniem gwarantuje pewne i trwałe połączenie, nawet w trudnych warunkach przemysłowych.

• Montaż bez narzędzi: Innowacyjna koncepcja łączenia umożliwia szybką instalację jedną ręką – redukuje czas pracy i nie wymaga specjalnych kluczy czy wkrętaków.
• 100% zabezpieczenie przed przekręceniem: Zintegrowana blokada zapewnia stabilność połączenia nawet przy wibracjach i obciążeniach mechanicznych.
• Wysoka odporność środowiskowa: Produkt jest odporny na kurz, oleje i agresywne zasady, co pozwala na stosowanie w wymagających aplikacjach przemysłowych oraz na zewnątrz.
• Czyszczenie myjkami wysokociśnieniowymi: Wytrzymała konstrukcja umożliwia bezpieczne czyszczenie urządzenia bez ryzyka uszkodzenia – idealne do środowisk o podwyższonych wymogach higienicznych.
• Kolor żółto-zielony (PE): Wyraźne oznaczenie kolorystyczne ułatwia identyfikację przewodów ochronnych i zapewnia zgodność z oznaczeniami instalacyjnymi.

Zgodność z Normami

Element stykowy SIRIUS ACT posiada certyfikat CE oraz globalne dopuszczenia produktowe, co potwierdza jego zgodność z wymaganiami odpowiednich norm europejskich dla urządzeń sterowniczych i sygnalizacyjnych. Dzięki temu nadaje się do użycia w różnorodnych aplikacjach przemysłowych i instalacjach w środowiskach o podwyższonej wilgotności lub zapyleniu.

Zastosowanie

Element stykowy sprężynowy żółto-zielony jest przeznaczony przede wszystkim do przyłączania przewodów ochronnych w systemach sterowania i sygnalizacji. Sprawdza się w miejscach, gdzie wymagana jest łatwa i szybka instalacja przy jednoczesnym zachowaniu wysokiej niezawodności połączenia.

• Gromadzenie przewodów ochronnych (PE) w szafach sterowniczych i rozdzielnicach.
• Przyłączanie przewodów wyrównawczych w instalacjach przemysłowych narażonych na wibracje.
• W systemach sygnalizacji i przycisków sterowniczych SIRIUS ACT, gdzie wymagane jest rozgałęzienie lub zebranie kilku przewodów.
• Aplikacje w środowiskach z obecnością olejów, chłodziw lub substancji chemicznych – dzięki odpornej konstrukcji.

Wskazówki Montażowe

Montaż elementu stykowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od instalacji. Element może być montowany na szynie DIN TH35 lub w otworach montażowych (bez rowków – zabezpieczenie przed przekręceniem jest już zintegrowane). Dzięki mechanizmowi sprężynowemu połączenie przewodu wykonuje się bez użycia narzędzi – wystarczy wsunąć przewód w zacisk. Przekrój przewodu należy dobrać zgodnie z projektem instalacji. Dokładny moment dokręcania (jeśli dotyczy) oraz szczegóły montażu znajdują się w dokumentacji producenta.

FAQ

• Czy element stykowy ma podświetlenie LED? Nie, element stykowy sprężynowy 3SU1400-2DA43-3AA0 jest wyłącznie pasywnym zaciskiem do gromadzenia przewodów – nie zawiera źródła światła ani podświetlenia.
• Jaki jest stopień ochrony (IP) tego produktu? Producent deklaruje wysoki stopień ochrony umożliwiający pracę w przemyśle i na zewnątrz, w tym czyszczenie myjkami wysokociśnieniowymi. Dokładna wartość IP znajduje się w oficjalnej karcie katalogowej danego urządzenia.
• Jak działa styk – czy jest normalnie otwarty (NO) czy zamknięty (NC)? To nie jest styk przełączający. Element stykowy sprężynowy służy do trwałego połączenia przewodów (zacisk beznapięciowy), nie realizuje funkcji zwierania/rozwierania obwodu. Jego zadaniem jest mechaniczne i elektryczne połączenie przewodów, np. ochronnych.
