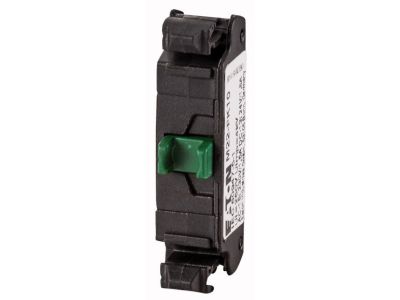

Element stykowy płytki 1Z, mocowanie przód M22-FK10 RMQ-Titan M22 | 180792 Eaton

Opis i Kluczowe Cechy

Element stykowy Eaton M22-FK10, należący do renomowanej serii RMQ-Titan, to wysokiej klasy komponent automatyki przemysłowej zaprojektowany z myślą o maksymalnej niezawodności połączeń. Urządzenie zostało wyposażone w innowacyjny system podłączenia typu Cage Clamp (zarejestrowany znak towarowy firmy Wago Kontakttechnik GmbH). Technologia ta wykorzystuje zacisk sprężynowy, który zapewnia stały i optymalny docisk przewodu, co eliminuje ryzyko poluzowania się połączenia pod wpływem wibracji lub zmian temperatury, co jest częstym problemem w tradycyjnych zaciskach śrubowych. Element posiada jeden styk zwierny (1 NO - Normally Open), który gwarantuje precyzyjne zamykanie obwodu elektrycznego. Konstrukcja przeznaczona do mocowania z przodu pozwala na szybką integrację z przyciskami i przełącznikami serii M22, a stopień ochrony IP20 zapewnia bezpieczną eksploatację wewnątrz obudów sterowniczych, chroniąc przed przypadkowym dotknięciem części czynnych.

• Zacisk sprężynowy Cage Clamp: Gwarantuje bezobsługowe i trwałe połączenie elektryczne odporne na wstrząsy.
• Konfiguracja styków: 1 NO (styk zwierny) zapewniający wysoką precyzję łączenia.
• Seria RMQ-Titan: Pełna kompatybilność z modułowym systemem sterowania Eaton M22.
• Montaż przedni: Ułatwia instalację i serwisowanie bezpośrednio na panelu sterowniczym.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy międzynarodowej IEC 60947-5-1, która dotyczy aparatury sterowniczej i elementów przełączających niskiego napięcia. Zgodność z tą normą potwierdza, że element stykowy M22-FK10 przeszedł zaawansowane testy trwałości mechanicznej oraz elektrycznej, co czyni go bezpiecznym wyborem do profesjonalnych aplikacji przemysłowych wymagających najwyższych standardów jakości.

Zastosowanie

Element stykowy M22-FK10 jest dedykowany do pracy w zaawansowanych systemach sterowania maszyn i procesów technologicznych. Znajduje zastosowanie w budowie szaf sterowniczych, pulpitów operatorskich oraz w systemach rozdzielczych. Jest idealnym rozwiązaniem dla inżynierów i elektroinstalatorów poszukujących komponentów, które skracają czas montażu dzięki technologii sprężynowej. Ze względu na brak obsługi SmartWire-DT, moduł ten jest optymalnym wyborem dla klasycznych instalacji sterowniczych opartych na okablowaniu bezpośrednim.

Wskazówki Montażowe

Montaż elementu odbywa się poprzez zatrzaśnięcie go w adapterze mocującym z przodu panelu. Podczas podłączania przewodów do zacisku Cage Clamp, należy wprowadzić odizolowany przewód do otworu zaciskowego – mechanizm sprężynowy automatycznie zabezpieczy połączenie. Zaleca się stosowanie przewodów o przekrojach zgodnych ze specyfikacją techniczną serii RMQ-Titan, co zapewni optymalny przepływ prądu i stabilność mechaniczną. Należy pamiętać, że stopień ochrony IP20 wymaga montażu w obudowie o wyższym stopniu ochrony, jeśli urządzenie ma pracować w środowisku zapylonym lub wilgotnym.

FAQ

• Czy zacisk Cage Clamp wymaga okresowego dokręcania? Nie, technologia sprężynowa zapewnia stały docisk, co czyni połączenie całkowicie bezobsługowym w całym cyklu życia produktu.
• Czy mogę podłączyć ten element do systemu SmartWire-DT? Nie, model M22-FK10 nie jest kompatybilny z systemem SmartWire-DT i jest przeznaczony do tradycyjnego okablowania.
• Jaki jest główny atut montażu z przodu? Montaż z przodu pozwala na łatwy dostęp do styków bezpośrednio po otwarciu drzwi szafy sterowniczej, co znacząco ułatwia diagnostykę i ewentualną wymianę komponentów.
