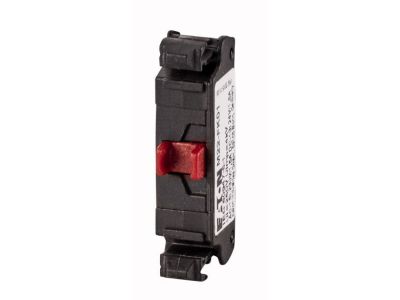

Element stykowy płytki 1R, mocowanie przód M22-FK01 RMQ-Titan M22 | 180791 Eaton

Alternatywny kod produktu: M22-FK01

Opis i Kluczowe Cechy

Element stykowy płytki 1R o symbolu M22-FK01 (nr kat. 180791) marki RMQ-Titan to wysokiej jakości moduł zwierny z zaciskiem sprężynowym Cage Clamp (zarejestrowany znak handlowy Wago). Wyposażony w styk rozwierny (R) z funkcją wymuszonego otwarcia zgodnie z IEC/EN 60947-5-1, gwarantuje bezpieczne rozłączenie obwodu nawet przy częściowym uszkodzeniu mechanizmu. Przeznaczony do montażu przedniego w przyciskach sterowniczych serii RMQ-Titan, zapewnia niezawodność w aplikacjach przemysłowych.

• Styk rozwierny 1R z wymuszonym otwarciem: Gwarantuje bezpieczne rozłączenie obwodu sterowania nawet przy awarii elementu uruchamiającego – kluczowa cecha w układach bezpieczeństwa.
• Zacisk sprężynowy Cage Clamp: Umożliwia szybki i bezobsługowy montaż przewodów bez użycia narzędzi, skracając czas instalacji i eliminując ryzyko poluzowania.
• Minimalna siła wymuszonego otwarcia 20 N: Zapewnia pewne rozwieranie styków przy minimalnym nacisku, co jest istotne w przyciskach awaryjnych i czujnikach bezpieczeństwa.
• Skok elementu uruchamiającego 5,5 mm (maks. 5,8 mm): Precyzyjnie określona charakterystyka mechaniczna pozwala na dokładne dopasowanie do konstrukcji przycisku i powtarzalną pracę.
• Stopień ochrony IP20: Chroni przed dostępem do części pod napięciem w suchym otoczeniu rozdzielnicy – standardowa ochrona dla aparatury montowanej w szafach sterowniczych.

Zgodność z Normami

Element stykowy M22-FK01 spełnia wymagania normy IEC/EN 60947-5-1, w tym kryterium K.5.4.1 dotyczące wymuszonego otwarcia styków. Posiada certyfikat CE i jest przeznaczony do stosowania w obwodach sterowania zgodnych z europejskimi przepisami bezpieczeństwa.

Zastosowanie

Dzięki funkcji wymuszonego otwarcia i kompaktowej budowie, element nadaje się do różnorodnych aplikacji sterowniczych w przemyśle i automatyce budynkowej. Stosowany jako element przycisków, przełączników czy paneli operatorskich.

• Funkcja bezpieczeństwa w obwodach stopu awaryjnego i wyłączników krańcowych.
• Sygnalizacja stanu pracy maszyn i urządzeń (np. jako styk informujący o położeniu).
• Sterowanie stycznikami, przekaźnikami oraz wejściami PLC w szafach sterowniczych.
• Modułowa budowa umożliwia łatwą wymianę styku w przyciskach serii RMQ-Titan bez demontażu całej aparatury.

Wskazówki Montażowe

Montaż i wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem pracy należy bezwzględnie odłączyć napięcie zasilania. Element stykowy montuje się na płycie czołowej przycisku przy użyciu odpowiedniego mocowania przedniego (brak w zestawie). Podłączenie przewodów wykonać zgodnie z instrukcją producenta dla zacisków Cage Clamp – maksymalny przekrój przewodów i moment dokręcania podano w dokumentacji technicznej producenta. Po montażu sprawdzić poprawność działania wymuszonego otwarcia.

FAQ

• Czy styk jest podświetlany? Nie, M22-FK01 to samodzielny element stykowy bez podświetlenia. Do sygnalizacji świetlnej należy zastosować oddzielne moduły LED zgodne z serią RMQ-Titan.
• Jaki stopień ochrony posiada ten element? Stopień ochrony IP20 – odpowiedni do montażu w suchych pomieszczeniach, wewnątrz szaf sterowniczych i rozdzielnic.
• Czy można go używać w obwodach bezpieczeństwa? Tak, dzięki wymuszonemu otwarciu styków zgodnemu z IEC/EN 60947-5-1 (punkt K.5.4.1) element nadaje się do zastosowań wymagających bezpiecznego rozłączenia obwodu, np. w przyciskach stopu awaryjnego.
