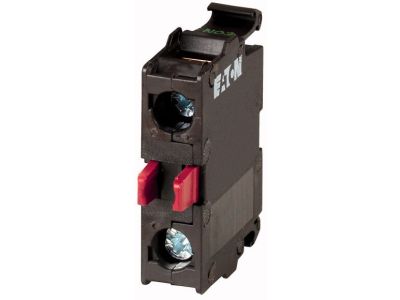

Element stykowy 1R mocowanie do scianki tylnej, M22-KC01 RMQ-Titan | 216382 Eaton

Opis i Kluczowe Cechy

Element stykowy EATON o numerze katalogowym 216382 (typ M22-KC01) to profesjonalny komponent z renomowanej serii RMQ-Titan, zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie wyposażone jest w jeden styk rozwierny (1R / NC), który gwarantuje niezawodne przerywanie obwodu w systemach sterowania. Kluczową cechą tego modelu jest sposób montażu – przystosowany do mocowania do ścianki tylnej obudowy, co pozwala na optymalne zagospodarowanie przestrzeni wewnątrz szaf sterowniczych i pulpitów operatorskich.

Seria RMQ-Titan wyróżnia się wyjątkową trwałością mechaniczną oraz odpornością na trudne warunki środowiskowe. Elementy te charakteryzują się wysokim stopniem ochrony IP67 oraz IP69K, co oznacza pełną pyłoszczelność oraz odporność na mycie pod wysokim ciśnieniem i w wysokiej temperaturze. Dzięki zastosowaniu zaawansowanych materiałów, element stykowy wykazuje wysoką odporność na udary mechaniczne oraz wibracje, co jest kluczowe w środowisku pracy maszyn ciężkich.

• Styk rozwierny (1R): Zapewnia bezpieczne rozłączenie sygnału w układach bezpieczeństwa i sterowania.
• Mocowanie tylne: Umożliwia stabilną instalację bezpośrednio na dnie obudowy lub płycie montażowej.
• Trwałość serii RMQ-Titan: Odporność na ścieranie oraz zintegrowany układ połączeń ochronnych podnoszący bezpieczeństwo eksploatacji.
• Wysoka szczelność: Stopień ochrony IP67/IP69K pozwala na pracę w ekstremalnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskonapięciowej. Element stykowy M22-KC01 spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność do profesjonalnych zastosowań w automatyce przemysłowej. Dzięki certyfikacji i zgodności z dyrektywami bezpieczeństwa, komponent ten może być stosowany w maszynach eksportowanych na rynki całego świata, zapewniając pełną kompatybilność z systemami sterowania klasy premium.

Zastosowanie

Element stykowy M22-KC01 znajduje szerokie zastosowanie w budowie maszyn, systemach automatyki oraz w rozdzielnicach elektrycznych. Jest idealnym rozwiązaniem dla:

• Pulpitów sterowniczych: Jako element wykonawczy pod przyciski sterownicze i przełączniki.
• Systemów sygnalizacyjnych: Współpraca z elementami LED serii RMQ-Titan zapewnia czytelną informację o stanie procesu nawet przy świetle dziennym.
• Przemysłu spożywczego i chemicznego: Dzięki odporności IP69K, element może pracować w miejscach wymagających częstego czyszczenia chemicznego i ciśnieniowego.
• Aplikacji mobilnych: Odporność na wibracje sprawia, że produkt doskonale sprawdza się w panelach sterujących pojazdów i maszyn budowlanych.

Wskazówki Montażowe

Montaż elementu stykowego M22-KC01 powinien być przeprowadzony przez wykwalifikowany personel. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Element należy zatrzasnąć w odpowiednim gnieździe montażowym na ściance tylnej obudowy (adapterze montażowym).
• Okablowanie: Przewody należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega luzowaniu się styków pod wpływem drgań.
• Czystość: Mimo wysokiego stopnia ochrony IP, podczas montażu należy zadbać o czystość powierzchni stykowych, aby zapewnić optymalną przewodność elektryczną.
• Integracja: Produkt jest w pełni kompatybilny z innymi modułami serii M22, co pozwala na modułową rozbudowę funkcji sterowniczych.

FAQ

• Czy ten element stykowy można zamontować bezpośrednio pod przyciskiem na drzwiach szafy? Ten konkretny model (M22-KC01) jest przeznaczony do montażu na ściance tylnej (dnie obudowy). Do montażu bezpośrednio pod przyciskiem na froncie należy wybrać wersję z mocowaniem przednim (np. M22-K01).
• Jaki jest stopień ochrony tego elementu? Sam element stykowy po poprawnym zamontowaniu w dedykowanej obudowie RMQ-Titan wspiera stopień ochrony IP67 oraz IP69K.
• Czy styk 1R posiada funkcję wymuszonego rozwarcia? Tak, styki rozwierne w serii RMQ-Titan są projektowane tak, aby zapewniać niezawodne działanie w układach sterowania, zgodnie ze standardami bezpieczeństwa maszynowego.
