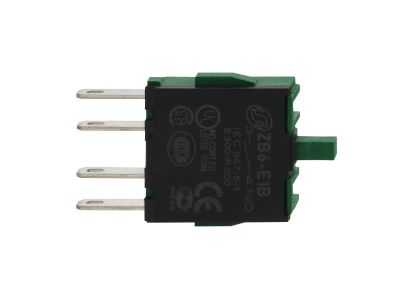

Element stykowy 1NO Faston stop srebra, montaż czołowy | ZB6E1B Schneider Electric

Opis i Kluczowe Cechy

Element stykowy ZB6E1B z serii Harmony XB6 od renomowanego producenta Schneider Electric to profesjonalny komponent automatyki przemysłowej, zaprojektowany z myślą o niezawodności w kompaktowych systemach sterowania. Urządzenie charakteryzuje się konfiguracją styków 1 NO (normalnie otwarty), co oznacza, że obwód zostaje zamknięty w momencie aktywacji elementu sterującego. Wykorzystanie stopu srebra (Ag/Ni) jako materiału styków gwarantuje doskonałą przewodność elektryczną oraz wysoką odporność na wypalanie łukiem elektrycznym, co znacząco wydłuża żywotność mechaniczną i elektryczną komponentu.

• Typ bloku: Pojedynczy blok styków o działaniu wolnym (slow-break), zapewniający precyzyjne przełączanie.
• Materiał styków: Stop srebra i niklu (Ag/Ni) optymalizujący rezystancję przejścia.
• Przyłącza: Złącza typu Faston, które umożliwiają błyskawiczny montaż bez konieczności lutowania, co jest kluczowe w prefabrykacji szaf sterowniczych.
• Kompatybilność: Pełna integracja z gamą Harmony XB6 o średnicy montażowej 16 mm.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co czyni go bezpiecznym wyborem dla wymagających aplikacji przemysłowych. Element stykowy ZB6E1B spełnia wymagania normy IEC 60947-5-1, dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Dzięki certyfikacji uznanych jednostek badawczych, komponent ten może być stosowany w maszynach eksportowanych na rynki globalne, zapewniając zgodność z dyrektywami bezpieczeństwa maszynowego.

Zastosowanie

Dzięki swojej miniaturowej konstrukcji i wysokiej niezawodności, element stykowy ZB6E1B znajduje szerokie zastosowanie w panelach sterowniczych, gdzie przestrzeń montażowa jest ograniczona. Jest idealnym rozwiązaniem dla producentów maszyn (OEM), systemów automatyki budynkowej oraz w pulpitach sterowniczych suwnic i podnośników. Doskonale sprawdza się w obwodach sterowania o niskim i średnim natężeniu prądu, gdzie wymagana jest pewność zadziałania przy każdym cyklu pracy.

Wskazówki Montażowe

Montaż elementu stykowego ZB6E1B odbywa się w sposób czołowy, co ułatwia dostęp podczas prac serwisowych. Podczas instalacji należy zwrócić uwagę na prawidłowe osadzenie bloku w korpusie napędu serii Harmony XB6. Przyłącza typu Faston wymagają zastosowania odpowiednio dobranych konektorów żeńskich, co zapewnia stabilne połączenie odporne na wibracje występujące w środowisku przemysłowym. Zaleca się prowadzenie przewodów w sposób zapobiegający nadmiernym naprężeniom mechanicznym na zaciskach styku.

FAQ

• Czy ten blok styków pasuje do przycisków o średnicy 22 mm? Nie, model ZB6E1B jest dedykowany wyłącznie do serii Harmony XB6, która charakteryzuje się średnicą montażową 16 mm.
• Co oznacza materiał styków Ag/Ni? Jest to stop srebra z niklem, który łączy wysoką przewodność srebra z twardością i odpornością niklu na zgrzewanie się styków pod obciążeniem.
• Czy montaż wymaga specjalistycznych narzędzi? Dzięki złączom Faston, podłączenie elektryczne odbywa się poprzez nasunięcie konektorów, co eliminuje potrzebę użycia śrubokręta do zaciskania przewodów.
