Element sprzęgający 6x6mm, COUP6X6MM QM | 1319833 Eaton

Alternatywny kod produktu: COUP6X6MM

Opis i Kluczowe Cechy

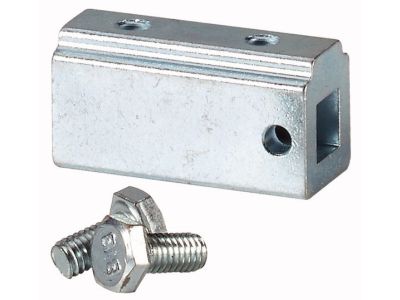

Element sprzęgający COUP6X6MM QM (nr katalogowy 1319833) to akcesorium mechaniczne przeznaczone do łączenia i przedłużania osi uniwersalnych, w tym typu QSA. Dzięki wymiarowi sprzęgła 6x6 mm zapewnia pewne i precyzyjne połączenie elementów w układach sterowania i automatyki. Produkt wykonany w standardzie jakości QM, gwarantującym trwałość i niezawodność w eksploatacji.

• Wymiar sprzęgła 6x6 mm: precyzyjne dopasowanie do standardowych osi uniwersalnych, co eliminuje luz i zapewnia stabilne przenoszenie ruchu obrotowego.
• Kompatybilność z typem QSA: możliwość stosowania z przedłużaczami osi serii QSA, co ułatwia rozbudowę układów sterowniczych bez konieczności wymiany istniejących elementów.
• Solidne wykonanie: materiał i obróbka gwarantują odporność na zużycie mechaniczne oraz długą żywotność w typowych warunkach pracy aparatury modułowej.
• Prosty montaż: element nasuwany lub wciskany – nie wymaga specjalistycznych narzędzi ani dodatkowych elementów mocujących.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z wymaganiami norm europejskich oraz standardami DIN obowiązującymi w branży elektrotechnicznej i automatyki. Posiada oznaczenie CE potwierdzające zgodność z dyrektywami Unii Europejskiej. Ze względu na charakter mechaniczny (akcesorium montażowe) detal nie podlega odrębnym normom dla wyrobów elektrycznych, jednak jako element systemu spełnia wymogi kompatybilności mechanicznej.

Zastosowanie

Element sprzęgający COUP6X6MM znajduje zastosowanie wszędzie tam, gdzie konieczne jest mechaniczne wydłużenie osi sterowniczych w rozdzielnicach i szafach sterowniczych. Umożliwia przekazanie ruchu obrotowego z przycisków, przełączników lub pokręteł na moduły zlokalizowane w większej odległości.

• Przedłużenie osi w przyciskach i przełącznikach modułowych – umożliwia montaż elementów sterujących w dogodnym miejscu, niezależnie od lokalizacji styków.
• Łączenie wałków w stycznikach i rozłącznikach z napędem ręcznym – pozwala na wyprowadzenie dźwigni poza obudowę rozdzielnicy.
• W systemach sygnalizacji i automatyki budynkowej – ułatwia zdalne sterowanie modułami za pomocą mechanicznych przedłużaczy.
• Jako uniwersalne akcesorium do systemów QSA i innych podobnych typów przedłużaczy osi.

Wskazówki Montażowe

Montaż elementu sprzęgającego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Element przeznaczony jest do montażu na szynie TH35 (DIN) lub bezpośrednio w rozdzielnicy w połączeniu z odpowiednim przedłużaczem osi. Należy upewnić się, że średnica osi i wymiar sprzęgła są zgodne (6x6 mm). Przed montażem sprawdzić wizualnie czystość i brak uszkodzeń. Nie dokręcać nadmiernie – element nie wymaga użycia narzędzi; wystarczy ręczne nasunięcie z lekkim wciśnięciem. Przekroje przewodów i obciążenia mechaniczne dobierać zgodnie z dokumentacją techniczną całego zestawu.

FAQ

• Z jakimi przedłużaczami osi współpracuje ten element sprzęgający? Element COUP6X6MM jest dedykowany do przedłużaczy osi uniwersalnych, w szczególności typu QSA o wymiarze 6x6 mm. Przed zastosowaniem zalecamy sprawdzenie zgodności wymiarowej i mechanicznej z posiadanym systemem.
• Czy element wymaga dodatkowego mocowania (śrub, klipsów)? Nie – sprzęgło utrzymuje się na osi dzięki pasowaniu wciskowemu. W standardowych warunkach pracy nie ma ryzyka samoczynnego rozłączenia. W aplikacjach o dużych drganiach warto dodatkowo zabezpieczyć połączenie (np. klejem do połączeń mechanicznych).
• Czy to akcesorium jest przeznaczone do pracy w warunkach wilgotnych lub na zewnątrz? Produkt nie ma zadeklarowanego stopnia ochrony IP – przeznaczony jest do montażu wewnątrz rozdzielnic lub szaf sterowniczych w suchych pomieszczeniach. W przypadku aplikacji narażonych na wilgoć należy stosować odpowiednie obudowy.
