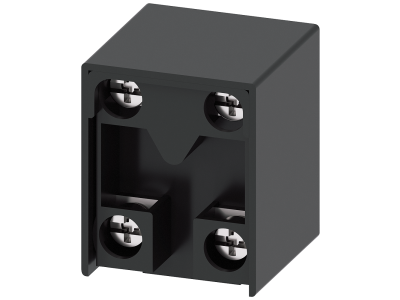

Element przełączający do łączników drogowych 3SE51/52 1NO/1NC zestyk pełzający | 3SE5000-0BA00 Siemens

Alternatywny kod produktu: 3SE50000BA00

Opis i Kluczowe Cechy

Element przełączający Siemens SIRIUS 3SE5000-0BA00 to komponent dedykowany do łączników drogowych serii 3SE51/52. Wyposażony w zestyk pełzający 1NO/1NC, umożliwia niezawodną rejestrację położenia elementów maszyn oraz nadzorowanie ustawienia urządzeń ochronnych. Modułowa budowa i technika szybkozłączy ułatwiają instalację i skracają czas podłączania.

• Styk 1NO/1NC – zestyk pełzający: Zapewnia stabilne i bezpieczne przełączanie w obwodach sterowniczych i sygnalizacyjnych.
• Modułowa konstrukcja: Umożliwia elastyczne tworzenie wariantów łączników drogowych przy minimalnej liczbie typów magazynowych.
• Diody LED sygnalizujące status: Pozwalają na szybką wizualną kontrolę aktualnego stanu urządzenia bez użycia dodatkowych mierników.
• Technika szybkozłączy: Wbudowane szybkozłącza znacznie redukują czas podłączania przewodów podczas montażu.
• Kompatybilność z aplikacjami bezpieczeństwa: Dzięki odpowiedniej konfiguracji przełączników możliwe jest osiągnięcie poziomu wydajności PL e lub SIL 3.

Zgodność z Normami

Element przełączający spełnia wymagania norm EN 50047 oraz EN 50041 dotyczących punktów przełączania i mocowania łączników drogowych. Urządzenie posiada dopuszczenia międzynarodowe IEC oraz UL, co potwierdza jego zgodność z globalnymi standardami bezpieczeństwa i niezawodności.

Zastosowanie

Element przełączający 3SE5000-0BA00 znajduje zastosowanie w przemysłowych systemach sterowania i bezpieczeństwa, szczególnie w łącznikach drogowych serii 3SE51/52.

• Rejestracja pozycji i położenia elementów maszyn (np. siłowniki, osłony, drzwi bezpieczeństwa).
• Nadzorowanie ustawienia urządzeń ochronnych (np. wyłączników krańcowych, łączników bezpieczeństwa).
• Przekazywanie sygnałów do sterowników PLC, styczników lub przekaźników w układach automatyki.
• Sygnalizacja stanu w szafach sterowniczych i na panelach operatorskich.

Wskazówki Montażowe

Montaż elementu przełączającego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie DIN TH35. Momenty dokręcania oraz przekroje przewodów muszą być dobrane zgodnie z dokumentacją techniczną producenta. W przypadku stosowania w aplikacjach bezpieczeństwa wymagana jest dodatkowa konfiguracja całego systemu.

FAQ

• Do jakich łączników drogowych pasuje ten element? Element przełączający 3SE5000-0BA00 jest dedykowany do łączników drogowych Siemens serii 3SE51 i 3SE52.
• Czy zestyk jest pełzający? Jaka jest jego funkcja? Tak, zastosowano zestyk pełzający (1NO/1NC). Zapewnia on czyste przełączanie bez skoków styków, co zwiększa trwałość i niezawodność w aplikacjach wymagających precyzyjnego wykrywania położenia.
• Czy ten element można użyć w systemach bezpieczeństwa maszyn? Tak, w połączeniu z odpowiednią konfiguracją przełączników pozwala osiągnąć poziom bezpieczeństwa PL e lub SIL 3, jednakże wymagane jest spełnienie wszystkich warunków instalacyjnych i logicznych.
