Element montażowy otwór 22mm | A9A15151 Schneider Electric

Opis i Kluczowe Cechy

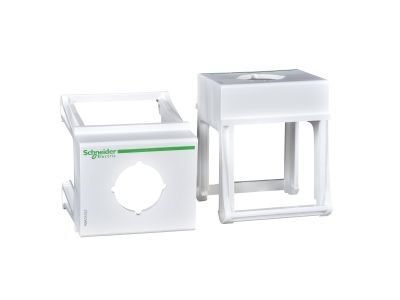

Element montażowy Schneider Electric o numerze katalogowym A9A15151 to profesjonalna podstawa modułowa zaprojektowana z myślą o integracji standardowych elementów sterowniczych z aparaturą modułową w rozdzielnicach elektrycznych. Produkt charakteryzuje się znormalizowanym otworem o średnicy 22 mm, co pozwala na bezpośredni montaż przycisków, lampek sygnalizacyjnych oraz przełączników z popularnych serii Harmony XB4 oraz Harmony XB5. Szerokość obudowy wynosi dokładnie 3 moduły (3 x 18 mm), co zapewnia stabilne osadzenie na szynie DIN i odpowiednią przestrzeń dla okablowania zespołu sterującego.

• Kompatybilność systemowa: Pełna integracja z systemem Acti 9 oraz sterownikami Modicon M221.
• Standard montażowy: Przystosowany do zatrzaśnięcia na szynie symetrycznej TH 35 (DIN).
• Uniwersalność: Otwór montażowy fi 22 mm zgodny z ogólnoświatowymi standardami osprzętu sterowniczego.
• Wytrzymałość: Wykonany z wysokiej jakości tworzywa odpornego na temperaturę i uszkodzenia mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Jako element dedykowany do pracy w systemach Acti 9, spełnia wymagania dotyczące izolacji oraz bezpieczeństwa użytkowania w rozdzielnicach niskiego napięcia. Wykorzystanie materiałów o wysokim stopniu ochrony gwarantuje długowieczność instalacji nawet w wymagających warunkach przemysłowych, co jest potwierdzone certyfikacją producenta Schneider Electric.

Zastosowanie

Podstawa modułowa A9A15151 znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest niezastąpiona wszędzie tam, gdzie zachodzi potrzeba wyprowadzenia elementów sterowniczych (takich jak przyciski bezpieczeństwa, przełączniki wyboru czy lampki kontrolne) bezpośrednio na elewację aparatury modułowej wewnątrz szafy sterowniczej. Idealnie współpracuje z osprzętem Harmony XB4 (metalowym) oraz Harmony XB5 (plastikowym), a także stanowi doskonałe uzupełnienie dla systemów opartych na sterownikach Modicon M221, umożliwiając lokalną diagnostykę i sterowanie procesami.

Wskazówki Montażowe

Montaż elementu jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem do blokady na szynie. Należy postępować zgodnie z poniższymi krokami:

• Zatrzasnąć podstawę na szynie TH 35 w wybranym miejscu w rzędzie aparatury modułowej.
• Wprowadzić korpus przycisku lub lampki (seria Harmony) przez otwór 22 mm od frontu.
• Dokręcić pierścień mocujący osprzętu sterowniczego, dbając o stabilne osadzenie elementu.
• Podłączyć przewody sterownicze do styków pomocniczych, zachowując odpowiednie momenty dokręcania zalecane dla danej serii osprzętu.
• Upewnić się, że szerokość 54 mm (3 moduły) jest uwzględniona w planowaniu rozmieszczenia aparatury w rozdzielnicy.

FAQ

1. Czy podstawa pasuje do przycisków innych producentów?
Tak, o ile posiadają one standardowy wymiar montażowy 22 mm, jednak pełną kompatybilność i stabilność gwarantuje stosowanie osprzętu Schneider Electric z serii Harmony XB4 i XB5.

2. Ile modułów zajmuje ten element w rozdzielnicy?
Element zajmuje szerokość 3 standardowych modułów 18 mm, co łącznie daje 54 mm szerokości na szynie DIN.

3. Czy zestaw zawiera przycisk sterujący?
Nie, przedmiotem sprzedaży jest sama podstawa montażowa (1 sztuka). Osprzęt sterujący taki jak przyciski czy lampki należy dokupić osobno w zależności od potrzeb projektu.
