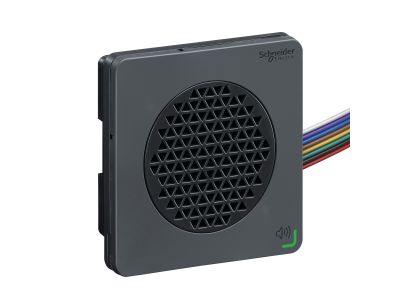

Element dźwiękowy Din72 Npn Dc24V, czarny | XVSV7BBN Schneider Electric

Opis i Kluczowe Cechy

Element dźwiękowy XVSV7BBN to sygnalizator akustyczny przeznaczony do montażu na szynie DIN w rozdzielnicach i szafach sterowniczych. Dzięki zasilaniu 24 V DC oraz wejściu sterującemu typu NPN (otwarty kolektor) umożliwia łatwą integrację z układami automatyki przemysłowej. Szerokość modułu 72 mm (4 moduły po 18 mm) pozwala na oszczędne wykorzystanie miejsca na szynie.

• Montaż na szynę DIN 35 mm: szybki i pewny montaż w standardowych rozdzielnicach.
• Szerokość 72 mm (4 moduły): kompaktowa konstrukcja oszczędza miejsce w rozdzielnicy.
• Sterowanie NPN: kompatybilność z wyjściami cyfrowymi sterowników PLC, przekaźników i czujników – proste podłączenie.
• Zasilanie 24 V DC: bezpieczne napięcie, powszechnie stosowane w automatyce, umożliwia zasilanie z typowych zasilaczy.
• Kolor czarny: estetyczny wygląd dopasowany do standardowej aparatury modułowej.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa i posiada oznaczenie CE. Przeznaczony do montażu w rozdzielnicach zgodnych z normą IEC 61439.

Zastosowanie

Element dźwiękowy XVSV7BBN sprawdza się wszędzie tam, gdzie wymagana jest sygnalizacja akustyczna w układach sterowania i automatyki.

• Sygnalizacja alarmów i awarii w procesach produkcyjnych.
• Potwierdzenie wykonania poleceń sterownika (np. zakończenie cyklu, włączenie urządzenia).
• Informowanie o stanach pracy maszyn (np. rozruch, zatrzymanie).
• Systemy przyzywowe w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Element montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami. Moment dokręcania zacisków – zalecamy stosowanie się do dokumentacji producenta (jeśli dostępna).

FAQ

• Jaki jest poziom głośności elementu dźwiękowego? Dane techniczne nie precyzują poziomu dźwięku. W celu uzyskania dokładnych informacji zalecamy kontakt z producentem lub dystrybutorem.
• Jak podłączyć element sterowany NPN? Wejście sterujące (NPN) wymaga podania sygnału masy (otwarty kolektor). Zasilanie 24 V DC podłącza się zgodnie z oznaczeniami na obudowie. Należy pamiętać o zachowaniu odpowiedniej polaryzacji.
• Jaki stopień ochrony (IP) ma ten element? W dostępnych danych nie podano stopnia ochrony. Standardowo aparatura modułowa oferuje IP20, co oznacza ochronę przed ciałami stałymi ≥12,5 mm i brak ochrony przed wodą. Zaleca się montaż w rozdzielnicy zapewniającej dodatkową ochronę.
