Element dystansowy, 0,5 JP | 5TG8240 Siemens

Alternatywny kod produktu: 5TG8240

Opis i Kluczowe Cechy

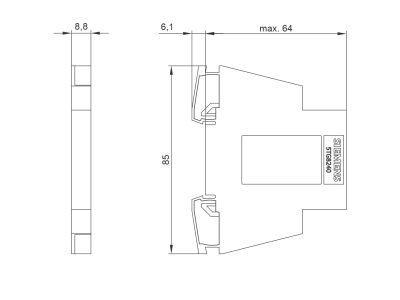

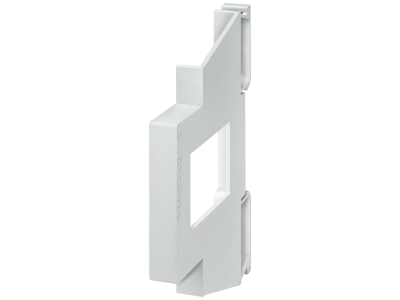

Element dystansowy 5TG8240 o szerokości 0,5 jednostki podziałowej (JP / DU) służy do tworzenia precyzyjnych odstępów między aparaturą modułową montowaną na szynie DIN TH35. Dzięki kompaktowym wymiarom (9 mm) umożliwia estetyczne i funkcjonalne rozmieszczenie wyłączników, styczników czy przycisków w rozdzielnicy.

• Szerokość 0,5 JP (9 mm): zapewnia oszczędność miejsca przy jednoczesnym zachowaniu wymaganych odstępów montażowych.
• Montaż na szynie TH35: szybkie i bezpieczne zatrzaskiwanie bez użycia narzędzi – idealne do systemów modułowych.
• Konstrukcja dystansowa: zapobiega blokowaniu się sąsiednich urządzeń oraz ułatwia prowadzenie przewodów w rozdzielnicy.
• Uniwersalne zastosowanie: kompatybilne z aparaturą o standardowej szerokości modułu (18 mm) – stycznikami, przełącznikami, wyłącznikami.
• Wytrzymały materiał izolacyjny: nie przewodzi prądu, zwiększa bezpieczeństwo w rozdzielnicy (brak ryzyka zwarć między urządzeniami).

Zgodność z Normami

Element dystansowy 5TG8240 został zaprojektowany zgodnie z ogólnymi wymaganiami dla akcesoriów montażowych w rozdzielnicach modułowych. Produkt spełnia standardy europejskie (oznakowanie CE) oraz jest przystosowany do współpracy z szyną DIN zgodną z normą DIN EN 60715. W przypadku braku szczegółowych danych normatywnych w karcie katalogowej, zaleca się stosowanie elementu zgodnie z przeznaczeniem w obrębie instalacji wykonanej według obowiązujących przepisów (np. IEC 60364).

Zastosowanie

Element dystansowy sprawdza się wszędzie tam, gdzie wymagane jest uporządkowanie i separacja aparatury modułowej na szynie DIN.

• Tworzenie odstępów między wyłącznikami nadprądowymi a stycznikami w rozdzielnicach mieszkaniowych i przemysłowych.
• Separacja przycisków sterowniczych i przełączników w puszkach natynkowych oraz szafach sterowniczych.
• Wyrównanie głębokości mocowania przy montażu urządzeń o różnej wysokości obudowy – lepsza estetyka i ergonomia.
• Dystansowanie aparatury w systemach automatyki budynkowej (np. moduły styczników, przekaźników, zasilaczy).

Wskazówki Montażowe

Montaż elementu dystansowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Element należy zatrzasnąć na szynie montażowej TH35 (DIN) w żądanym miejscu, upewniając się, że zatrzask jest prawidłowo zablokowany. Przekroje przewodów oraz moment dokręcania połączeń elektrycznych w sąsiedniej aparaturze muszą być zgodne z dokumentacją producenta tych urządzeń. Element dystansowy nie wymaga własnego przyłącza elektrycznego.

FAQ

• Czy element dystansowy przewodzi prąd? Nie. Element wykonano z materiału izolacyjnego – jego zadaniem jest wyłącznie mechaniczne separowanie urządzeń, nie pełni funkcji przewodzącej.
• Jaką szerokość ma ten dystans? Ma szerokość 0,5 jednostki podziałowej (JP), co odpowiada 9 mm – pozwala to na precyzyjne ustawienie odstępów co pół modułu.
• Czy można montować go w rozdzielnicach zewnętrznych? Element dystansowy nie ma określonego stopnia ochrony IP – przeznaczony jest do montażu wewnątrz rozdzielnic lub puszek instalacyjnych, w suchych pomieszczeniach.
