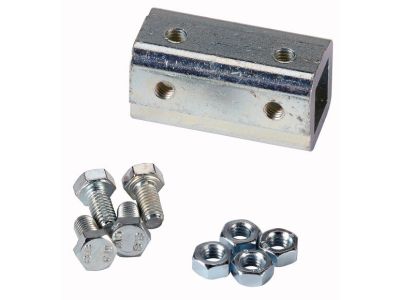

Element do łączenia przedłużeń osi napędu 10x10mm, COUP10X10mm QSA | 1319334 Eaton

Alternatywny kod produktu: COUP10X10MM

Opis i Kluczowe Cechy

Element do łączenia przedłużeń osi napędu o przekroju 10×10 mm, oznaczony symbolem COUP10X10mm, to praktyczne akcesorium przeznaczone do rozłączników serii QSA. Umożliwia przedłużenie lub łączenie odcinków osi napędu, co ułatwia dopasowanie mechanizmu sterowania do konkretnej konfiguracji szafy sterowniczej lub rozdzielnicy. Dzięki standardowemu wymiarowi 10×10 mm zapewnia kompatybilność z przedłużeniami osi o tym samym przekroju.

• Przekrój osi 10×10 mm: Standardowy wymiar kwadratowy gwarantuje pasowanie do większości przedłużeń osi napędów rozłączników QSA, co ułatwia rozbudowę i modyfikację układów sterowania.
• Przeznaczenie do rozłączników QSA: Element został zaprojektowany z myślą o pracy w połączeniu z rozłącznikami bezpiecznikowymi serii QSA, zapewniając niezawodne przeniesienie ruchu obrotowego na mechanizm łączeniowy.
• Uniwersalne zastosowanie: Oprócz dedykowanych rozłączników QSA element może być używany z innymi urządzeniami wyposażonymi w oś napędu o przekroju 10×10 mm, co zwiększa elastyczność w projektowaniu instalacji.
• Funkcja łączenia przedłużeń: Umożliwia łączenie dwóch odcinków osi w jedną długość, co pozwala na precyzyjne dostosowanie odległości między uchwytem a mechanizmem wyłącznika.
• Solidne wykonanie: Element został wyprodukowany z materiałów zapewniających trwałość mechaniczną i odporność na obciążenia wynikające z wielokrotnych cykli łączeniowych – szczegóły materiałowe dostępne w dokumentacji producenta.

Zgodność z Normami

Element do łączenia przedłużeń osi napędu COUP10X10mm jest akcesorium przeznaczonym do współpracy z rozłącznikami spełniającymi wymagania obowiązujących norm europejskich. Produkt posiada oznaczenie CE, co potwierdza jego zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności mechanicznej. Dokładne informacje o normach odniesienia znajdują się w karcie katalogowej rozłącznika, z którym element jest stosowany.

Zastosowanie

Element COUP10X10mm znajduje zastosowanie wszędzie tam, gdzie konieczne jest przedłużenie lub połączenie osi napędu w celu zdalnego sterowania rozłącznikiem QSA lub podobnym urządzeniem. Jest szczególnie przydatny w instalacjach, w których mechanizm wyłącznika znajduje się w głębi szafy, a pokrętło musi być umieszczone na drzwiach.

• Przedłużanie osi napędu w rozłącznikach bezpiecznikowych QSA montowanych na szynie lub płycie montażowej w rozdzielnicach przemysłowych.
• Łączenie dwóch krótkich odcinków osi w jedną długość, gdy standardowa długość nie jest dostępna lub wymagane jest indywidualne dopasowanie.
• Budowa mechanizmów zdalnego sterowania wyłącznikami w szafach sterowniczych, gdzie pokrętło znajduje się na zewnątrz, a mechanizm wewnątrz obudowy.
• W systemach automatyki budynkowej i przemysłowej wymagających ręcznego wyłączania zasilania przy użyciu rozłączników z osią kwadratową 10×10 mm.

Wskazówki Montażowe

Montaż elementu do łączenia przedłużeń osi napędu może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego urządzenia (rozłącznika) i upewnić się, że obwód nie jest załączony. Element nakłada się na koniec przedłużenia osi i łączy z drugim odcinkiem zgodnie z instrukcją producenta – zaleca się użycie odpowiedniego narzędzia do dokręcenia śrub mocujących z momentem podanym w dokumentacji technicznej. Przekrój osi powinien być czysty i pozbawiony zanieczyszczeń, aby zapewnić prawidłowe przenoszenie momentu obrotowego.

FAQ

• Czy element COUP10X10mm pasuje do wszystkich rozłączników QSA? Tak, jest uniwersalny – przeznaczony do rozłączników QSA oraz innych urządzeń z osią napędu o wymiarze 10×10 mm. Zawsze warto sprawdzić w dokumentacji rozłącznika typ i przekrój osi.
• Jaki jest stopień ochrony tego elementu? Stopień ochrony (IP) nie jest określony dla samego elementu łączącego – zależy on od obudowy, w której zamontowany jest rozłącznik. Element jest akcesorium mechanicznym i nie wpływa na IP urządzenia.
• Czy mogę samodzielnie przedłużyć oś napędu bez użycia tego elementu? Element służy do profesjonalnego łączenia przedłużeń, zapewniając pewne przeniesienie momentu i unikanie luzów. Niewłaściwe łączenie (np. poprzez spawanie lub lutowanie) może prowadzić do uszkodzenia mechanizmu. Zalecamy stosowanie dedykowanego akcesorium.
