Elektrozawór 1`` | ZAW-1CAL F&F

Opis i Kluczowe Cechy

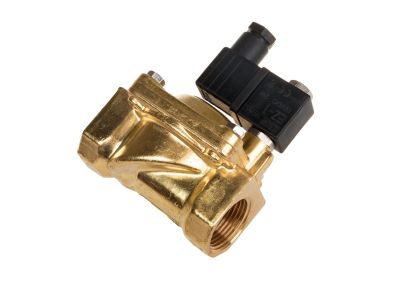

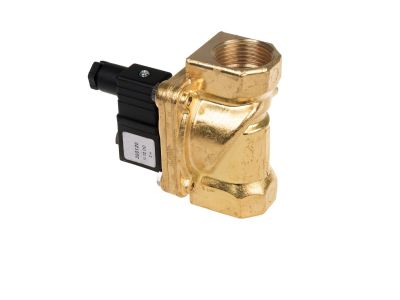

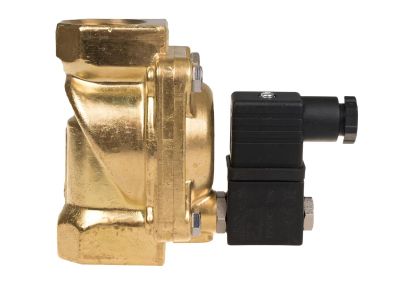

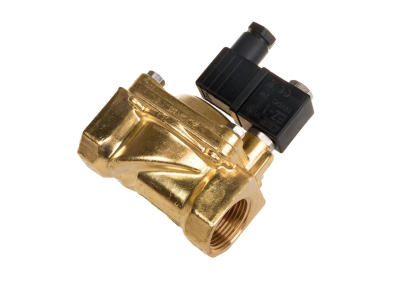

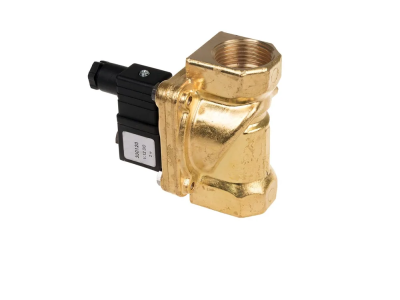

Elektrozawór bistabilny 1" (symbol ZAW-1CAL) to urządzenie wykonawcze przeznaczone do zdalnego sterowania przepływem mediów w instalacjach przemysłowych i budynkowych. Dzięki cewce 12 VDC pracuje w bezpiecznym niskim napięciu, co zwiększa bezpieczeństwo obsługi i integracji z systemami automatyki. Zawór bistabilny (ang. latching) zmienia swój stan po impulsie sterującym – nie wymaga ciągłego zasilania do utrzymania pozycji otwarcia lub zamknięcia, co minimalizuje zużycie energii i ciepło wydzielane w szafie sterowniczej.

• Przyłącze 1": Gwint 1 cal umożliwia montaż w instalacjach o średnim przekroju rurociągów, zapewniając odpowiedni przepływ dla typowych układów hydraulicznych i pneumatycznych.
• Cewka 12 VDC: Niskonapięciowe zasilanie cewki ułatwia współpracę z przekaźnikami, sterownikami PLC oraz systemami automatyki budynkowej – bez ryzyka porażenia przy pracach serwisowych.
• Bistabilność (latching): Stan otwarcia lub zamknięcia utrzymywany jest mechanicznie po podaniu krótkiego impulsu. Brak ciągłego prądu w cewce oznacza zerowy pobór mocy w stanie ustalonym i niższe nagrzewanie się zaworu.
• Niska energochłonność: Dzięki impulsowemu sterowaniu całkowite zużycie energii jest znikome, co ma znaczenie w instalacjach zasilanych bateryjnie lub przy dużych ilościach zaworów w systemie.
• Uniwersalna konstrukcja: Przystosowany do pracy z mediami neutralnymi (woda, powietrze, oleje) – sprawdza się w automatyce procesowej, nawadnianiu i systemach HVAC.

Zgodność z Normami

Elektrozawór ZAW-1CAL został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej, posiada oznaczenie CE. Jako element automatyki przemysłowej spełnia wymagania ogólnych norm bezpieczeństwa dla urządzeń niskonapięciowych (LV) i elektromagnetycznej zgodności (EMC). Konkretne normy produktowe należy zweryfikować w dokumentacji technicznej producenta.

Zastosowanie

Elektrozawór bistabilny znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne, energooszczędne przełączanie przepływu medium. Sprawdza się w systemach automatyki dzięki niskiemu napięciu sterowania i minimalnemu poborowi prądu.

• Sterowanie przepływem wody w instalacjach nawadniających, fontannach i systemach przeciwpożarowych.
• Zawory odcinające i przełączające w układach pneumatyki (sprężone powietrze) oraz instalacjach olejowych.
• Element wykonawczy w automatyce budynkowej (ogrzewanie, wentylacja, klimatyzacja) – współpraca z termostatami, regulatorami i sterownikami PLC.
• Systemy zdalnego monitoringu i sterowania mediów w przemyśle spożywczym, chemicznym i wodociągowym (przy zgodności materiałów z medium).

Wskazówki Montażowe

Montaż i podłączenie elektrozaworu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (grupa SEP min. 1 kV dla instalacji elektrycznych) oraz znajomość zasad hydrauliki. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania cewki i odciśnij instalację. Zawór montuj w pozycji zgodnej z oznaczeniem kierunku przepływu na korpusie. Gwinty należy uszczelnić zgodnie z przeznaczeniem medium (np. taśmą teflonową lub pastą). Moment dokręcania stosować według zaleceń producenta (nie przekraczać wartości podanych w dokumentacji). Przekrój przewodów do cewki dobrać odpowiednio do prądu pobieranego podczas impulsu (szczytowego) oraz napięcia 12 VDC – zwykle wystarcza przekrój 1,5 mm² przy długościach do 20 m. Po zamontowaniu sprawdzić szczelność połączeń i poprawność działania przed przywróceniem napięcia.

FAQ

• Czy elektrozawór ZAW-1CAL wymaga ciągłego podania napięcia, aby pozostać otwartym? Nie – zawór jest bistabilny. Po podaniu impulsu (np. 50–100 ms) zmienia stan i pozostaje w nim mechanicznie do momentu podania impulsu odwrotnego. Nie pobiera prądu w stanie ustalonym.
• Jakie jest napięcie cewki i czy mogę podłączyć je bezpośrednio do sterownika PLC? Cewka jest przystosowana do napięcia stałego 12 VDC. Można ją sterować bezpośrednio z wyjścia cyfrowego PLC lub przez przekaźnik o odpowiednim napięciu i prądzie. Należy uwzględnić prąd impulsowy (zwykle kilkaset mA) w czasie załączania.
• Do jakich mediów mogę stosować ten zawór? Producent przewiduje zastosowanie z mediami neutralnymi – woda, powietrze, oleje mineralne, glikol (bez agresywnych substancji). W przypadku mediów agresywnych chemicznie wymagana jest weryfikacja materiałów korpusu i uszczeleń w dokumentacji technicznej.
