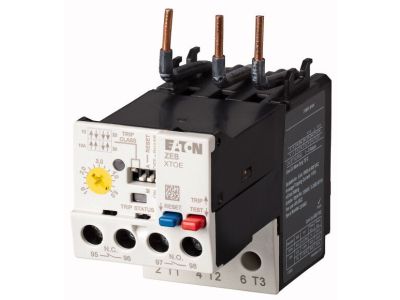

Elektroniczny przekaźnik przeciążeniowy 9-45A, ZEB65-45 | 136502 Eaton

Alternatywny kod produktu: ZEB65-45

Opis i Kluczowe Cechy

Elektroniczny przekaźnik przeciążeniowy ZEB65-45 (nr kat. 136502) to zaawansowane urządzenie zabezpieczające silniki elektryczne przed skutkami przeciążeń, zaniku fazy i asymetrii prądów. Dzięki zakresowi prądowemu 9–45 A oraz elektronicznej, szerokozakresowej charakterystyce 5:1 zapewnia precyzyjną ochronę nawet w trudnych warunkach rozruchu. Regulowane klasy wyzwalania oraz możliwość wyboru trybu resetowania (automatyczny/ręczny) czynią go uniwersalnym rozwiązaniem do różnorodnych aplikacji przemysłowych.

• Zakres prądowy 9–45 A: elastyczne dopasowanie do silników o zróżnicowanej mocy bez konieczności stosowania dodatkowych przekładników.
• Elektroniczna szerokozakresowa ochrona przeciążeniowa 5:1: dokładne odwzorowanie rzeczywistego obciążenia silnika, minimalizujące ryzyko zbędnych wyłączeń.
• Regulowane klasy wyzwalania (CLASS): możliwość ustawienia charakterystyki czasowo-prądowej odpowiedniej dla danego typu rozruchu – od lekkiego do ciężkiego.
• Ochrona przed brakiem fazy i asymetrią prądów: wykrywanie awarii zasilania i nierównomiernego obciążenia, co zapobiega uszkodzeniu silnika.
• Resetowanie automatyczne/ręczne: dostosowanie trybu powrotu do stanu gotowości do wymogów procesu technologicznego.

Zgodność z Normami

Przekaźnik został zaprojektowany i przebadany zgodnie z normą IEC 60947-4-1 (wyłączniki i łączniki do silników). Posiada również dopuszczenie ATEX oraz certyfikację UL/CSA, co potwierdza jego bezpieczeństwo użytkowania w strefach zagrożonych wybuchem oraz na rynkach amerykańskich.

Zastosowanie

Urządzenie przeznaczone jest do zabezpieczania trójfazowych silników indukcyjnych w instalacjach przemysłowych i komercyjnych. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciążeniowa oraz szybka reakcja na nieprawidłowości w zasilaniu.

• Zabezpieczanie napędów w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Ochrona silników w strefach zagrożonych wybuchem (ATEX) – np. w zakładach chemicznych, rafineriach, młynach.
• Zastosowania w automatyce budynkowej – ochrona silników w systemach HVAC, windach, bramach przemysłowych.
• Integracja z układami PLC i stycznikami jako główny element zabezpieczenia silnika w rozdzielnicach.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przekaźnik przeznaczony jest do montażu na szynie DIN TH35 (lub bezpośrednio na płycie montażowej – zgodnie z dokumentacją producenta). Przekrój przewodów należy dobrać do rzeczywistego prądu znamionowego silnika, a momenty dokręcania zacisków stosować zgodnie z instrukcją. Przed pierwszym uruchomieniem należy ustawić żądaną klasę wyzwalania i zakres prądowy.

FAQ

• Jaki jest zakres prądowy przekaźnika ZEB65-45? Urządzenie umożliwia ustawienie prądu znamionowego w zakresie od 9 A do 45 A, co pozwala zabezpieczać silniki o różnych mocach bez konieczności zmiany aparatu.
• Czy przekaźnik nadaje się do stref zagrożonych wybuchem? Tak, posiada dopuszczenie ATEX, dlatego może być stosowany w instalacjach w strefach 1, 2 (gaz) oraz 21, 22 (pył) zgodnie z wymaganiami dyrektywy 2014/34/UE.
• Jakie tryby resetowania są dostępne? Przekaźnik umożliwia wybór pomiędzy resetem automatycznym (samoczynny powrót po zadziałaniu) a ręcznym (przycisk na obudowie lub sygnał zewnętrzny) – decyzję podejmuje instalator w zależności od charakterystyki procesu.
