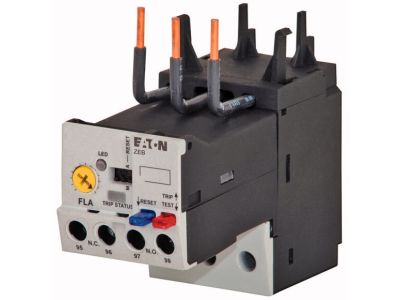

Elektroniczny przekaźnik przeciążeniowy 9-45A, ZEB32-45 | 136489 Eaton

Alternatywny kod produktu: ZEB32-45

Opis i Kluczowe Cechy

Elektroniczny przekaźnik przeciążeniowy ZEB32-45 (numer katalogowy 136489) to zaawansowane urządzenie zabezpieczające silniki przed przeciążeniem, zanikiem fazy i asymetrią napięcia. Oferuje szerokozakresową ochronę przeciążeniową w stosunku 5:1 oraz regulowane klasy wyzwalania, co pozwala precyzyjnie dopasować charakterystykę do warunków rozruchu. Dzięki zakresowi prądowemu 9–45 A jest uniwersalnym rozwiązaniem dla różnorodnych napędów elektrycznych.

• Zakres prądowy 9–45 A: umożliwia zabezpieczenie silników o różnych mocach przy zachowaniu elastyczności konfiguracji.
• Elektroniczna ochrona przeciążeniowa 5:1: szeroki zakres nastaw (stosunek 5:1) pozwala na stosowanie jednego przekaźnika dla odbiorników o różnym prądzie znamionowym, redukując liczbę modeli w magazynie.
• Regulowane klasy wyzwalania (CLASS): dopasowanie charakterystyki wyzwalania do rodzaju rozruchu silnika – od lekkiego do ciężkiego, co zapobiega zbędnym wyłączeniom.
• Ochrona przed brakiem fazy i asymetrią: zabezpiecza silnik przed pracą w niesymetrycznym zasilaniu, która grozi przegrzaniem i uszkodzeniem uzwojeń.
• Resetowanie automatyczne/ręczne: wybór trybu pracy po zadziałaniu – automatyczny restart dla bezobsługowych instalacji lub ręczny dla bezpieczeństwa serwisu.

Zgodność z Normami

Przekaźnik spełnia wymagania normy IEC 60947-4-1 (EN 60947-4-1) dotyczącej łączników niskonapięciowych – aparatury do sterowania silnikami. Posiada dopuszczenia ATEX, UL oraz CSA, co potwierdza jego przydatność w strefach zagrożonych wybuchem oraz na rynkach amerykańskim i kanadyjskim. Produkt opatrzony jest certyfikatem CE.

Zastosowanie

Elektroniczny przekaźnik przeciążeniowy ZEB32-45 przeznaczony jest do ochrony silników indukcyjnych przed przeciążeniem, zanikiem fazy oraz asymetrią napięcia zasilającego. Sprawdza się w aplikacjach wymagających precyzyjnego dopasowania charakterystyki wyzwalania do warunków rozruchu.

• Ochrona silników w napędach pomp, wentylatorów, sprężarek i przenośników.
• Instalacje w strefach zagrożonych wybuchem (ATEX) – np. w przemyśle chemicznym, petrochemicznym.
• Systemy automatyki budynkowej i przemysłowej wymagające niezawodnej sygnalizacji stanów awaryjnych.
• Zastosowania z możliwością wyboru resetu automatycznego w bezobsługowych stacjach pomp.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przekaźnik przeznaczony jest do zamontowania bezpośrednio (wg dokumentacji producenta) – sposób montażu i moment dokręcania zacisków należy dostosować do zaleceń zawartych w instrukcji. Przekrój przewodów dobrać do maksymalnego prądu obciążenia (45 A) oraz warunków środowiskowych. Po zakończeniu montażu sprawdzić poprawność połączeń i ustawień klasy wyzwalania.

FAQ

• Jaki jest zakres prądowy przekaźnika ZEB32-45? Zakres nastaw wynosi od 9 A do 45 A, co pozwala na zabezpieczenie silników o różnych mocach znamionowych.
• Czy przekaźnik oferuje ochronę przed asymetrią faz? Tak, urządzenie wykrywa brak fazy oraz asymetrię napięcia, chroniąc silnik przed pracą w niesymetrycznym układzie.
• Jakie tryby resetowania są dostępne? Przekaźnik umożliwia wybór między resetem automatycznym (po zadziałaniu) a ręcznym – w zależności od potrzeb instalacji.
