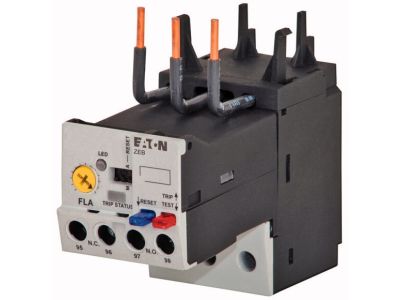

Elektroniczny przekaźnik przeciążeniowy 1-5A, ZEB12-5 | 136481 Eaton

Alternatywny kod produktu: ZEB12-5

Opis i Kluczowe Cechy

Elektroniczny przekaźnik przeciążeniowy ZEB12-5 (symbol 136481) zapewnia precyzyjną ochronę silników w zakresie prądów od 1 A do 5 A. Dzięki szerokozakresowej regulacji 5:1 umożliwia dopasowanie do różnych odbiorników bez konieczności zmiany aparatu, co skraca czas konfiguracji i obniża koszty magazynowania. Urządzenie oferuje regulowane klasy wyzwalania, co pozwala dostosować charakterystykę zadziałania do rzeczywistego rozruchu silnika, minimalizując ryzyko fałszywych wyłączeń.

• Zakres regulacji prądu 1–5 A (5:1): Elastyczne dopasowanie do różnych silników bez wymiany przekaźnika – oszczędność czasu i miejsca w magazynie.
• Regulowane klasy wyzwalania: Możliwość wyboru charakterystyki zadziałania odpowiedniej dla rozruchu lekkiego, normalnego lub ciężkiego – ochrona precyzyjnie dopasowana do obciążenia.
• Ochrona przed brakiem fazy i asymetrią: Zabezpiecza silnik przed pracą niepełnofazową i niezrównoważeniem prądów, które prowadzą do przegrzania i uszkodzenia uzwojeń.
• Reset automatyczny / ręczny: Wybór trybu powrotu do stanu normalnego – w automatyce bezobsługowej lub po selektywnej kontroli usterki.
• Dopuszczenie ATEX oraz UL/CSA: Potwierdzona przydatność do stref zagrożonych wybuchem oraz zgodność z wymaganiami rynków północnoamerykańskich.

Zgodność z Normami

Przekaźnik został zaprojektowany i certyfikowany zgodnie z normą IEC 60947-4-1. Posiada dopuszczenie ATEX oraz znakowanie UL/CSA, co potwierdza jego bezpieczeństwo w strefach zagrożonych wybuchem oraz kompatybilność z wymogami międzynarodowymi. Urządzenie spełnia wymogi dyrektyw UE i oznakowane jest znakiem CE.

Zastosowanie

Elektroniczny przekaźnik przeciążeniowy ZEB12-5 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed przeciążeniem, zanikiem fazy i asymetrią – szczególnie w instalacjach przemysłowych i strefach ATEX.

• Ochrona silników w pompach, wentylatorach, sprężarkach i transporcie ciągłym.
• Instalacje w strefach zagrożonych wybuchem (gazy, pyły) – dzięki dopuszczeniu ATEX.
• Automatyka budynkowa i przemysłowa – sterowanie stycznikami, rozruchem gwiazda-trójkąt.
• Systemy wymagające zdalnej sygnalizacji zadziałania (styki pomocnicze).

Wskazówki Montażowe

Montaż i podłączenie elektronicznego przekaźnika przeciążeniowego może być wykonywane wyłącznie przez osoby z kwalifikacjami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie DIN TH35. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym silnika. Moment dokręcania śrub zacisków – stosownie do dokumentacji producenta. W przypadku ustawień klasy wyzwalania i progu prądowego należy stosować wartości zalecane dla chronionego odbiornika.

FAQ

• Jaki jest zakres regulacji prądu? Czy mogę go stosować dla silnika 2,2 kW? Urządzenie umożliwia ustawienie prądu w zakresie 1–5 A. Dla silnika 2,2 kW (prąd ok. 4–5 A przy 400 V) wystarczy ustawić wartość nominalną – regulacja 5:1 daje dużą swobodę.
• Czy przekaźnik można zresetować automatycznie? Tak, istnieje możliwość wyboru trybu resetowania: automatyczny (po ostygnięciu) lub ręczny (przycisk reset). Wybór zależy od wymagań procesu technologicznego.
• Jakie są dostępne klasy wyzwalania (CLASS)? Producent przewidział regulowane klasy wyzwalania, jednak w dostarczonych danych nie podano konkretnych wartości. Zalecamy konfigurację według dokumentacji technicznej, dobierając klasę do charakterystyki rozruchu silnika (np. Class 10, 20, 30).
