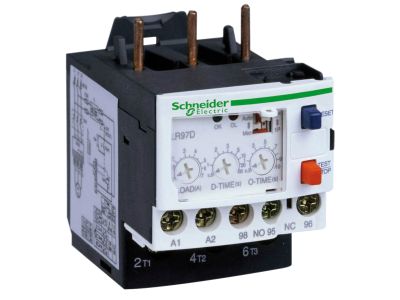

Elektroniczny przekaźnik dla silnika TeSys 5-25A 24V AC/DC | LR97D25B Schneider Electric

Opis i Kluczowe Cechy

Elektroniczny przekaźnik nadprądowy TeSys LR97D25B przeznaczony jest do ochrony silników o prądzie znamionowym 5–21 A przy napięciu do 690 V. Urządzenie zasilane jest napięciem 24 V AC/DC, oferuje trzy niezależne pokrętła regulacji: LOAD (1,2–7 A) dla poziomu obciążenia, O-TIME (0,3–10 s) dla dopuszczalnego czasu przeciążenia oraz D-TIME (0,5–30 s) dla czasu rozruchu. Wyposażone w dwa styki pomocnicze 1NO i 1NC oraz diody LED Run/Trip, umożliwia sygnalizację stanu pracy i błędów. Szerokość modułu – 1 sztuka (standardowa).

• Zakres nastaw prądu 5–21 A: dostosowanie do różnych silników bez konieczności wymiany przekaźnika – elastyczność i oszczędność czasu.
• Regulacja czasu przeciążenia O-TIME (0,3–10 s) i czasu rozruchu D-TIME (0,5–30 s): precyzyjne dopasowanie charakterystyki wyzwalania do warunków pracy silnika – zmniejsza ryzyko fałszywych wyłączeń.
• Automatyczne wykrywanie braku fazy (>3 s) i przeciążenia 3× LOAD (>0,5 s w stanie ustalonym): niezawodna ochrona przed asymetrią i przeciążeniem – bezpieczeństwo instalacji.
• Selektor 1-fazowy / 3-fazowy oraz ręczny / automatyczny reset: uniwersalność zastosowania i łatwość konfiguracji w różnych układach.
• Dwa styki pomocnicze 1NO i 1NC: możliwość podłączenia sygnalizacji błędów lub blokad – kompatybilność z systemami automatyki.

Zgodność z Normami

Przekaźnik posiada certyfikaty IEC, UL, CSA, CCC, EAC oraz jest zgodny z dyrektywami RoHS i Reach. Gwarantuje to spełnienie międzynarodowych wymogów bezpieczeństwa i jakości w zastosowaniach przemysłowych.

Zastosowanie

Elektroniczny przekaźnik TeSys LR97D25B znajduje zastosowanie w ochronie i monitorowaniu silników elektrycznych w instalacjach przemysłowych i komercyjnych. Może być montowany bezpośrednio na stycznikach serii LC1D09–D38 lub oddzielnie za pomocą listwy zaciskowej LAD7B106.

• Ochrona silników trójfazowych i jednofazowych przed przeciążeniem, zanikiem fazy i asymetrią prądów.
• Sterowanie i sygnalizacja stanu pracy w automatyce budynkowej oraz szafach sterowniczych.
• Współpraca ze stycznikami TeSys w układach rozruchu i zabezpieczeń – kompaktowa zabudowa na styczniku.
• Monitorowanie i blokada w systemach zdalnego nadzoru – styki pomocnicze 1NO/1NC do przesyłania sygnałów do PLC lub paneli operatorskich.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przystosowane jest do bezpośredniego podłączenia do dolnych zacisków styczników TeSys LC1D09–D38 (zaciski śrubowe na spodzie) lub montażu oddzielnego z wykorzystaniem listwy zaciskowej LAD7B106. Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Momenty dokręcania stosować zgodnie z dokumentacją producenta.

FAQ

• Czy przekaźnik ma podświetlenie? Przekaźnik nie posiada podświetlenia. Stan pracy i błędy sygnalizowane są za pomocą dwóch diod LED: Run (praca) i Trip (wyzwolenie).
• Jaki jest stopień ochrony przekaźnika? Producent nie podaje konkretnego stopnia ochrony. Standardowo dla aparatury modułowej w rozdzielnicach przyjmuje się IP20 – ochrona przed ciałami stałymi ≥12,5 mm.
• Jakie są tryby pracy styków pomocniczych? Przekaźnik wyposażony jest w dwa styki: jeden normalnie otwarty (NO) i jeden normalnie zamknięty (NC). Służą do sygnalizacji błędów lub współpracy z układami sterowania.
