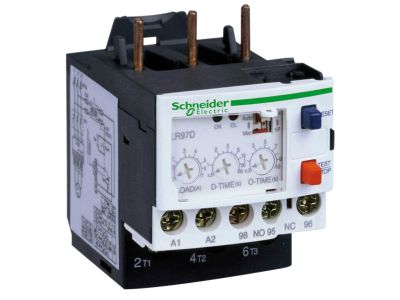

Elektroniczny przekaźnik dla silnika TeSys 1,2-7A 24V AC/DC | LR97D07B Schneider Electric

Opis i Kluczowe Cechy

Elektroniczny przekaźnik nadprądowy TeSys LR97D07B przeznaczony jest do ochrony silników elektrycznych o prądzie znamionowym od 1,2 do 7 A przy napięciu zasilania 24 V AC/DC. Urządzenie umożliwia precyzyjną regulację parametrów zabezpieczeń za pomocą trzech pokręteł: LOAD (ustawienie poziomu obciążenia), O-TIME (dopuszczalny czas przeciążenia) oraz D-TIME (czas rozruchu). Zintegrowane diody LED sygnalizują stan pracy (Run) i zadziałanie (Trip), a dwa styki pomocnicze 1NO/NC umożliwiają zdalną sygnalizację błędów. Przekaźnik może być montowany bezpośrednio na styczniku serii LC1D09-D38 lub oddzielnie z użyciem listwy zaciskowej LAD7B106 (zamawianej oddzielnie).

• Zakres regulacji obciążenia LOAD 1,2–7 A: dopasowanie zabezpieczenia do rzeczywistego prądu znamionowego silnika, co zapobiega zbędnym wyłączeniom i chroni uzwojenia przed przegrzaniem.
• Niezależna regulacja czasu przeciążenia (O-TIME 0,3–10 s) i czasu rozruchu (D-TIME 0,5–30 s): umożliwia optymalne ustawienie charakterystyki wyzwalania dla różnych typów silników i warunków rozruchu.
• Detekcja zaniku fazy oraz wyzwalanie przy prądzie > 3 × LOAD przez > 0,5 s w stanie ustalonym: zapewnia szybką reakcję na asymetrię i ekstremalne przeciążenia, minimalizując ryzyko uszkodzenia silnika.
• Selektor trybu silnika 1‑fazowego/3‑fazowego oraz wybór resetowania ręcznego/automatycznego: uniwersalność zastosowania oraz elastyczność w integracji z układem sterowania.
• Blokada przezroczystej pokrywy: chroni nastawy przed przypadkową zmianą, zwiększając bezpieczeństwo eksploatacji.

Zgodność z Normami

Produkt posiada certyfikaty zgodności z normami IEC, UL, CSA, CCC oraz EAC. Spełnia wymogi dyrektyw RoHS i REACH dotyczące ograniczenia substancji niebezpiecznych. Wszystkie deklarowane parametry i funkcje są zgodne z wymaganiami dla elektronicznych przekaźników nadprądowych stosowanych w obwodach silnikowych.

Zastosowanie

Elektroniczny przekaźnik nadprądowy TeSys LR97D07B znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed przeciążeniem, zanikiem fazy i zwarciem. Sprawdzi się zarówno w prostych układach rozruchowych, jak i w złożonych systemach automatyki przemysłowej.

• Ochrona silników w maszynach produkcyjnych, pompach, wentylatorach i kompresorach.
• Współpraca ze stycznikami serii LC1D09–D38 w układach rozruchowych gwiazda–trójkąt, przełączania biegunów lub bezpośredniego załączania.
• Instalacje automatyki budynkowej – zabezpieczenie silników rolet, bram, klimatyzatorów i wentylacji.
• Systemy sterowania PLC i szafy sterownicze – przekazywanie sygnałów do sterownika za pomocą styków pomocniczych NO/NC.

Wskazówki Montażowe

Montaż i podłączenie elektronicznego przekaźnika nadprądowego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Urządzenie montuje się na szynie DIN TH35 (w przypadku montażu oddzielnego po zastosowaniu listwy LAD7B106) lub bezpośrednio do dolnych zacisków stycznika LC1D09-D38. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową wynikającą z ustawionego zakresu LOAD. Momenty dokręcania śrub zacisków – stosować się do dokumentacji producenta. Po zakończeniu instalacji zaleca się przeprowadzić test funkcjonalny przy użyciu przycisku Test/Stop.

FAQ

• Jak działają diody LED Run i Trip? Dioda Run świeci, gdy przekaźnik jest w stanie normalnej pracy (silnik zasilany). Dioda Trip zapala się po zadziałaniu zabezpieczenia (przeciążenie, zanik fazy) i wskazuje stan wyzwolenia. Po ustąpieniu usterki można dokonać resetu – ręcznie lub automatycznie, w zależności od ustawienia selektora.
• Czy mogę stosować przekaźnik z silnikiem jednofazowym? Tak, urządzenie posiada dedykowany selektor do wyboru trybu pracy silnika 1-fazowego lub 3-fazowego. Odpowiednie ustawienie gwarantuje prawidłowe działanie zabezpieczenia dla obu typów zasilania.
• Jakie są opcje resetowania po zadziałaniu? Przekaźnik umożliwia pracę w trybie resetu ręcznego (przycisk Reset) lub automatycznego. Wyboru dokonuje się za pomocą selektora na przednim panelu. W trybie automatycznym urządzenie samoczynnie powróci do stanu gotowości po zaniku warunku awaryjnego.
