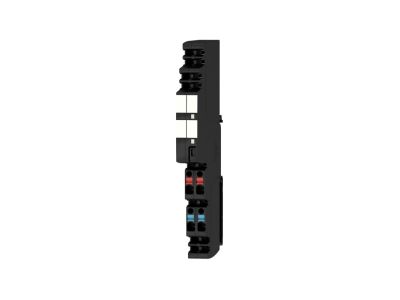

Elektroniczny moduł monitorowania obciążenia AMG ELM-10F, 10A 24VDC | 2080650000 Weidmuller

Opis i Kluczowe Cechy

Elektroniczny moduł monitorowania obciążenia AMG ELM-10F (symbol 2080650000) przeznaczony do detekcji przepływu prądu w obwodach zasilanych napięciem stałym 24 VDC. Dzięki prądowi znamionowemu 10 A pozwala na bezpieczne monitorowanie odbiorników o znacznym poborze mocy, takich jak silniki wentylatorów czy pomp, bez ryzyka przeciążenia układu. Moduł montowany jest na szynie DIN TH35, co ułatwia zabudowę w rozdzielnicach.

• Prąd znamionowy 10 A: umożliwia monitorowanie obwodów o stosunkowo wysokim poborze prądu, zapewniając skuteczną detekcję zaniku obciążenia w instalacjach przemysłowych i automatyce budynkowej.
• Napięcie zasilania 24 VDC: kompatybilne z typowymi źródłami napięcia stałego w szafach sterowniczych, co ułatwia integrację z układami PLC i przekaźnikami.
• Elektroniczna detekcja prądu: brak części ruchomych w czujniku zwiększa trwałość i niezawodność w cyklach ciągłej pracy.
• Zwarta konstrukcja na szynę DIN: oszczędność miejsca w rozdzielnicy oraz szybki montaż bez użycia narzędzi specjalistycznych.
• Uniwersalny symbol 2080650000: ułatwia identyfikację i zamawianie części zamiennych w systemach magazynowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej, posiada oznaczenie CE. Przeznaczony do montażu w rozdzielnicach zgodnie z ogólnymi zasadami bezpieczeństwa elektrycznego.

Zastosowanie

Moduł AMG ELM-10F znajduje zastosowanie wszędzie tam, gdzie konieczna jest kontrola ciągłości pracy odbiorników prądu stałego. Sprawdza się w układach sygnalizacji awarii i automatyce procesowej.

• Monitorowanie pracy silników wentylatorów i pomp w instalacjach HVAC – natychmiastowe wykrycie przerwy w obwodzie obciążenia.
• Detekcja zaniku paska lub zerwania wału w przenośnikach i maszynach produkcyjnych.
• Sygnalizacja spalonego bezpiecznika lub wyłączenia odbiornika w szafach sterowniczych.
• Współpraca z przekaźnikami programowalnymi (PLC) jako czujnik przepływu prądu w automatyce budynkowej.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Moduł należy zamocować na szynie DIN TH35 zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu 10 A. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Jakie napięcie zasilania jest wymagane dla modułu AMG ELM-10F? Moduł wymaga napięcia stałego 24 VDC – należy je doprowadzić zgodnie ze schematem na obudowie.
• Jaki jest maksymalny prąd monitorowanego obciążenia? Prąd znamionowy wynosi 10 A. Przekroczenie tej wartości może spowodować uszkodzenie modułu.
• Jakie są wymagania montażowe? Moduł montuje się na szynie DIN TH35 w rozdzielnicy. Prace wykonuje wykwalifikowany personel przy odłączonym napięciu.
