Elektromagnes załączający IZMX16/X40, 230VAC/DC, IZMX-SR230AD-1 | 184289 Eaton

Alternatywny kod produktu: IZMX-SR230AD-1

Opis i Kluczowe Cechy

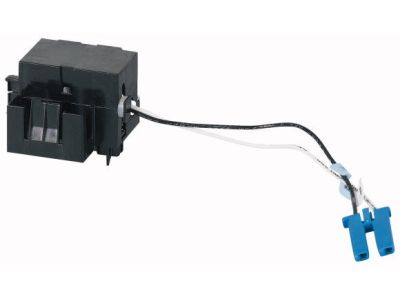

Wyzwalacz załączający (elektromagnes) IZMX-SR230AD-1 (symbol 184289) przeznaczony jest do zdalnego załączania wyłączników mocy serii IZMX16, IZMX40, INX16 oraz INX40. Urządzenie zasilane napięciem sterującym 230 V AC/DC zapewnia krótkotrwały impuls o wysokim prądzie (2,89 A przez 35 ms), co gwarantuje pewne i szybkie zadziałanie mechanizmu wyłącznika. Dzięki ograniczonej częstotliwości łączeń (3 aktywacje na minutę) konstrukcja zachowuje trwałość przy zachowaniu bezpieczeństwa termicznego.

• Napięcie sterujące Us = 208–240 V AC (50/60 Hz) / 208–250 V DC: kompatybilność z typowymi obwodami sterowania przemysłowego oraz instalacjami z zasilaniem buforowanym.
• Maksymalny prąd zadziałania (35 ms) = 2,89 A: wysoka energia impulsu gwarantuje niezawodne załączenie wyłącznika nawet w przypadku zwiększonego tarcia mechanizmu.
• Całkowity czas przełączania wyłącznika = 35 ms (przy Us = 100%): szybkie zamknięcie obwodu głównego minimalizuje opóźnienia w systemach automatyki i zasilania awaryjnego.
• Zakres roboczy napięcia: 0,85–1,1 × Us: szeroki margines bezpieczeństwa pozwala na poprawne działanie przy wahanach sieci lub spadkach napięcia w długich liniach sterowniczych.
• Ograniczenie częstotliwości łączeń do 3 aktywacji/min: chroni cewkę i mechanizm przed przegrzaniem wynikającym z wysokiego prądu rozruchowego.

Zgodność z Normami

Wyzwalacz załączający IZMX-SR230AD-1 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Producent nie podaje konkretnych numerów norm – urządzenie dedykowane jest do współpracy z wyłącznikami zgodnymi z serią IZMX/INX, które spełniają wymagania norm IEC/EN 60947-2.

Zastosowanie

Elektromagnes załączający stosowany jest wszędzie tam, gdzie potrzebne jest zdalne lub automatyczne załączanie wyłączników mocy, zwłaszcza w systemach wymagających szybkiego przełączania źródeł zasilania.

• Zdalne załączanie wyłączników w rozdzielnicach głównych i podrozdzielniach.
• Współpraca z systemami automatyki budynkowej (BMS) oraz sterownikami PLC do sekwencyjnego załączania obwodów.
• Zastosowanie w układach SZR (samoczynne załączenie rezerwy) – szybkie przełączanie między zasilaniem podstawowym a awaryjnym.
• Modernizacja istniejących rozdzielnic – zestaw do modernizacji pozwala na dodanie funkcji zdalnego załączania bez wymiany wyłącznika.

Wskazówki Montażowe

Montaż wyzwalacza załączającego IZMX-SR230AD-1 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zarówno od obwodu sterowania, jak i obwodu głównego wyłącznika. Urządzenie montuje się w dedykowanym gnieździe wyłączników serii IZMX16, IZMX40, INX16 lub INX40. Przekrój przewodów sterowniczych dobrać do prądu zadziałania (min. 1,5 mm² Cu). Momenty dokręcania zacisków oraz sposób podłączenia określa instrukcja montażowa wyłącznika. Nie przekraczać maksymalnej częstotliwości łączeń wynoszącej 3 aktywacje na minutę.

FAQ

• Jaka jest maksymalna częstotliwość łączeń wyzwalacza? Maksymalna częstotliwość aktywacji wynosi 3 razy na minutę. Wynika to z konieczności odprowadzenia ciepła po impulsie prądowym o wartości 2,89 A przez 35 ms.
• Czy wyzwalacz może być stosowany z wyłącznikami INX40? Tak, urządzenie dedykowane jest do współpracy z seriami IZMX16, IZMX40, INX16 oraz INX40 – zgodnie z danymi producenta.
• Jaki jest czas zadziałania wyłącznika po podaniu napięcia? Całkowity czas przełączania wyłącznika przy znamionowym napięciu sterującym (Us = 100%) wynosi 35 ms.
