Przekaźnik przeciążeniowy 6-25A ochrona silnika S0, Class 5-30, montaż na styczniku | 3RB3123-4QB0 Siemens

Alternatywny kod produktu: 3RB31234QB0

Opis i Kluczowe Cechy

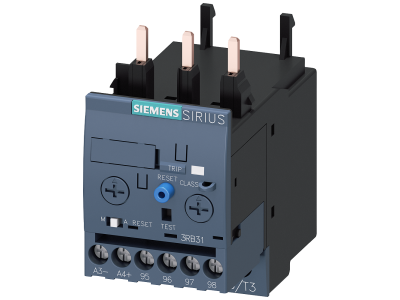

Elektroniczny przekaźnik przeciążeniowy Siemens SIRIUS 3RB3123-4QB0 przeznaczony do ochrony silników przed skutkami przeciążenia, asymetrii faz i zaniku fazy. Urządzenie oferuje zakres nastawczy prądu 6–25 A oraz klasę wyzwalania 5–30, co pozwala dopasować charakterystykę wyzwalania do normalnego i ciężkiego rozruchu. Przekaźnik montowany jest bezpośrednio na styczniku w rozmiarze S0, co oszczędza miejsce w szafie sterowniczej.

• Zakres nastawczy prądu 6–25 A: precyzyjna ochrona silników o różnych mocach znamionowych – ustawienie dokładnego progu zabezpiecza przed przegrzaniem i wydłuża żywotność napędu.
• Klasa wyzwalania 5–30: elastyczny dobór charakterystyki wyzwalania – od standardowych aplikacji (Class 5) do ciężkich rozruchów (Class 30), zapobiega zbędnym wyłączeniom przy rozruchu.

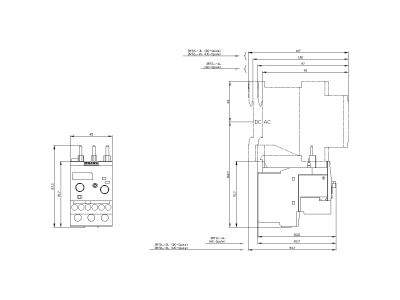

• Montaż na styczniku (rozmiar S0): kompaktowa integracja z aparaturą łączeniową – redukcja gabarytów rozdzielnicy i uproszczenie okablowania.
• Detekcja asymetrii i zaniku fazy: chroni silnik przed uszkodzeniami spowodowanymi nieprawidłowym zasilaniem, minimalizując ryzyko kosztownych przestojów.

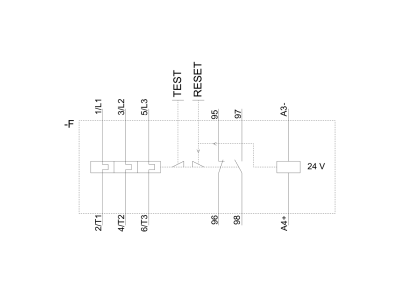

• Zintegrowany zdalny reset elektryczny: umożliwia przywrócenie gotowości po zadziałaniu bez fizycznego dostępu do szafy sterowniczej – wygoda w systemach zdalnego nadzoru.

Zgodność z Normami

Przekaźnik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach na całym świecie. Ponadto posiada dopuszczenie ATEX do stosowania w strefach zagrożonych wybuchem, umożliwiając pracę w aplikacjach przemysłowych o podwyższonym ryzyku.

Zastosowanie

Przekaźnik przeciążeniowy 3RB3123-4QB0 znajduje zastosowanie we wszelkich układach napędowych wymagających niezawodnej ochrony silników. Dzięki szerokiemu zakresowi nastaw i klasom wyzwalania sprawdza się zarówno w lekkich, jak i ciężkich warunkach rozruchu.

• Ochrona silników pomp, wentylatorów, sprężarek i przenośników w przemyśle.
• Układy automatyki budynkowej – ochrona napędów wentylacji, klimatyzacji i pomp obiegowych.
• Aplikacje z częstym rozruchem i dużym momentem bezwładności – klasy wyzwalania do 30 zapewniają selektywność.
• Zdalnie sterowane linie technologiczne – zdalny reset pozwala na szybkie wznowienie pracy bez interwencji operatora.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego obwodu. Urządzenie montuje się bezpośrednio na styczniku Siemens w rozmiarze S0 lub w wersji do montażu swobodnego. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, aby zapewnić trwałe i bezpieczne połączenie elektryczne.

FAQ

• Jaki jest zakres nastawczy prądu tego przekaźnika? Zakres nastawczy wynosi od 6 do 25 A, co umożliwia precyzyjne dopasowanie do prądu znamionowego chronionego silnika.
• Czy przekaźnik posiada funkcję zdalnego resetu? Tak, model 3RB3123-4QB0 (wersja 3RB31) wyposażony jest w zintegrowany elektryczny zdalny reset, który pozwala na przywrócenie gotowości bez dostępu do szafy sterowniczej.
• Do jakich styczników można go montować? Przekaźnik przeznaczony jest do montażu na stycznikach Siemens w rozmiarze S0 oraz dostępny jest jako wersja do montażu swobodnego. Akcesoria są wspólne dla rozmiarów od S00 do S3.
