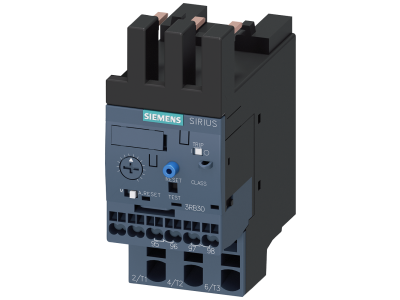

Przekaźnik przeciążeniowy 3-12A ochrona silnika S0, Class 10, montaż na styczniku | 3RB3026-1SE0 Siemens

Alternatywny kod produktu: 3RB30261SE0

Opis i Kluczowe Cechy

Elektroniczny przekaźnik przeciążeniowy Siemens SIRIUS 3RB3026-1SE0 przeznaczony jest do ochrony silników elektrycznych w zależności od prądu i temperatury. Urządzenie oferuje zakres nastawczy 3–12 A oraz klasę wyzwalania Class 10, co zapewnia precyzyjne dopasowanie do chronionego odbiornika i skuteczną ochronę przed skutkami przeciążeń. Dzięki niskiej stracie mocy przekaźnik minimalizuje nagrzewanie szafy sterowniczej, a kompaktowa konstrukcja umożliwia montaż bezpośrednio na styczniku w systemie SIRIUS (rozmiary S00–S3).

• Zakres nastawczy 3–12 A: Umożliwia ochronę szerokiej gamy silników przy użyciu jednego modelu, redukując liczbę wariantów w magazynie.
• Klasa wyzwalania Class 10: Gwarantuje selektywne i szybkie odcięcie obwodu podczas przeciążeń, chroniąc uzwojenia silnika przed przegrzaniem.
• Ochrona przed asymetrią i zanikiem faz: Zapobiega uszkodzeniom silnika wynikającym z nieprawidłowego zasilania (np. pracy na dwóch fazach).
• Bardzo niska strata mocy: Zmniejsza wydzielanie ciepła w szafie sterowniczej, co przekłada się na oszczędność energii i dłuższą żywotność pozostałych komponentów.
• Międzynarodowe dopuszczenia (IEC, UL/CSA, ATEX): Umożliwiają bezpieczne stosowanie w instalacjach przemysłowych na całym świecie, również w strefach zagrożonych wybuchem.

Zgodność z Normami

Przekaźnik 3RB3026-1SE0 został zaprojektowany i certyfikowany zgodnie z wymaganiami międzynarodowych norm IEC oraz UL/CSA. Posiada również dopuszczenie ATEX, co pozwala na stosowanie w strefach zagrożonych wybuchem. Urządzenie spełnia europejskie standardy bezpieczeństwa i jest oznakowane znakiem CE.

Zastosowanie

Przekaźnik przeciążeniowy Siemens SIRIUS 3RB3026-1SE0 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników przed przeciążeniami i niesymetrią faz. Idealnie sprawdza się w:

• Ochronie silników w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Instalacjach automatyki budynkowej – sterowanie silnikami w systemach HVAC, bramach, roletach.
• Zastosowaniach w strefach zagrożonych wybuchem (ATEX) – w przemyśle chemicznym, rafineryjnym i górniczym.
• Rozdzielnicach sterowniczych i układach softstartów – montowany bezpośrednio na styczniku SIRIUS.

Wskazówki Montażowe

Przekaźnik przeznaczony jest do montażu bezpośrednio na stycznikach z rodziny SIRIUS (rozmiary S00–S3). Wszelkie prace instalacyjne i serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem czynności należy bezwzględnie odłączyć napięcie zasilania. Moment dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, aby zapewnić prawidłową i bezpieczną pracę urządzenia.

FAQ

• Klasa wyzwalania Class 10 – co oznacza? Klasa 10 określa maksymalny czas wyzwolenia przekaźnika przy przeciążeniu wynoszący ok. 10 s przy 6-krotnej wartości prądu znamionowego. Jest to standardowa charakterystyka stosowana w ochronie silników o normalnym rozruchu.
• Czy przekaźnik można montować na styczniku innych producentów? Przekaźnik 3RB3026-1SE0 jest dedykowany do styczników Siemens SIRIUS w rozmiarach S00–S3. Montaż na stycznikach innych firm nie jest przewidziany – może wymagać dodatkowych adapterów lub być niemożliwy mechanicznie.
• Jakie parametry silnika można chronić tym przekaźnikiem? Zakres nastawczy 3–12 A oraz klasa 10 pozwalają chronić silniki o prądzie znamionowym w tym zakresie, pracujące przy normalnym i ciężkim rozruchu. Urządzenie wykrywa również asymetrię i zanik fazy, co dodatkowo zabezpiecza silnik.
