Przekaźnik przeciążeniowy 12,5-50A do ochrony silnika | 3RB3133-4UW1 Siemens

Alternatywny kod produktu: 3RB31334UW1

Opis i Kluczowe Cechy

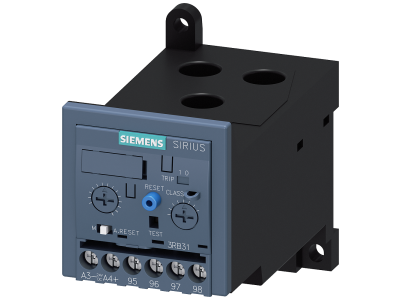

Przekaźnik przeciążeniowy Siemens SIRIUS 3RB3133-4UW1 to elektroniczne urządzenie do ochrony silników w zależności od prądu i temperatury. Zakres nastawczy 12,5–50 A pozwala precyzyjnie dopasować zabezpieczenie do konkretnego odbiornika, minimalizując ryzyko przegrzania. Niska strata mocy (energooszczędność) ogranicza nagrzewanie szafy sterowniczej i wydłuża żywotność komponentów. Wersja 3RB31 oferuje zaawansowane funkcje, takie jak zintegrowany zdalny reset elektryczny oraz wykrywanie zwarcia doziemnego.

• Zakres nastawczy 12,5–50 A: jeden model obsługuje wiele silników, upraszczając magazynowanie i dobór – wystarczy ustawić prąd znamionowy silnika.
• Ochrona przed asymetrią i zanikiem fazy: wykrywa niesymetrię obciążenia, zabezpieczając silnik przed uszkodzeniem na skutek pracy dwufazowej.
• Zdalny reset elektryczny: umożliwia zdalne przywrócenie gotowości po zadziałaniu – bez konieczności dostępu do szafy sterowniczej.
• Wykrywanie zwarcia doziemnego: dodatkowa ochrona przed zwarciami doziemnymi, podnosząca bezpieczeństwo instalacji i personelu.
• Dopuszczenia IEC, UL/CSA oraz ATEX: certyfikacja międzynarodowa i możliwość stosowania w strefach zagrożonych wybuchem – uniwersalność zastosowań.

Zgodność z Normami

Przekaźnik posiada dopuszczenia zgodne z normami IEC (Międzynarodowa Komisja Elektrotechniczna) oraz UL/CSA (Ameryka Północna). Ponadto spełnia wymagania dyrektywy ATEX, co pozwala na bezpieczną pracę w atmosferach potencjalnie wybuchowych. Urządzenie oznakowane jest znakiem CE.

Zastosowanie

Elektroniczny przekaźnik przeciążeniowy 3RB31 przeznaczony jest do ochrony trójfazowych silników indukcyjnych przed skutkami przeciążenia, asymetrii faz i zaniku fazy. Dzięki różnym charakterystykom wyzwalania sprawdza się zarówno przy normalnym, jak i ciężkim rozruchu.

• Ochrona silników w napędach pomp, wentylatorów i sprężarek – w systemach wentylacji i klimatyzacji.
• Zabezpieczenie taśmociągów i przenośników o dużym momencie bezwładności (ciężki rozruch).
• Automatyka budynkowa – ochrona silników bram, żaluzji i wind.
• Instalacje przemysłowe w strefach zagrożonych wybuchem (ATEX) – np. w zakładach chemicznych i rafineriach.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika przeciążeniowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (zgodnie z normą PN-EN 60715) lub bezpośrednio na styczniku (w zależności od akcesoriów). Przekrój przewodów należy dobrać do rzeczywistego prądu obciążenia; moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem zaleca się sprawdzenie ustawienia zakresu prądowego i charakterystyki wyzwalania.

FAQ

• Czy przekaźnik można resetować zdalnie? Tak, wersja 3RB31 wyposażona jest w zintegrowany zdalny reset elektryczny. Możliwe jest również wyzwolenie resetu lokalnie, bez potrzeby otwierania szafy.
• Jaki jest zakres ochrony przed asymetrią faz? Urządzenie wykrywa asymetrię prądową oraz zanik dowolnej fazy, niezależnie od ustawionego prądu. Działa w oparciu o pomiar prądu w każdej fazie.
• Czy może być stosowany w strefach ATEX? Tak, przekaźnik posiada dopuszczenie ATEX, co oznacza, że może być instalowany w strefach zagrożonych wybuchem (zgodnie z dyrektywą 2014/34/UE). Należy pamiętać o odpowiednim doborze akcesoriów i osprzętu.
