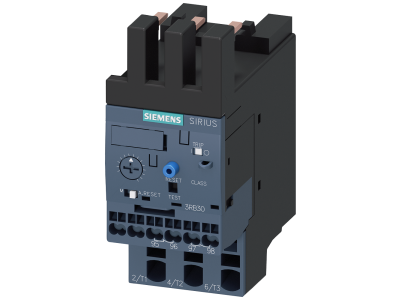

Przekaźnik przeciążeniowy 10-40A ochrona silnika S0, Class 10, montaż na styczniku | 3RB3026-1VE0 Siemens

Alternatywny kod produktu: 3RB30261VE0

Opis i Kluczowe Cechy

Elektroniczny przekaźnik przeciążeniowy Siemens SIRIUS 3RB3026-1VE0 przeznaczony do ochrony silników w zależności od prądu i temperatury, w rozmiarze S0, z zakresem nastaw prądu 10–40 A i klasą wyzwalania Class 10. Urządzenie pracuje w normalnych i ciężkich warunkach rozruchu, zapobiegając niedopuszczalnemu nagrzewaniu silnika w wyniku przeciążenia, asymetrii faz lub zaniku fazy. Montaż na styczniku oszczędza miejsce w szafie sterowniczej, a niska strata mocy zmniejsza nagrzewanie się rozdzielnicy, jednocześnie obniżając koszty eksploatacji.

• Zakres nastaw prądu 10–40 A: jeden model obsługuje wiele silników o różnych prądach znamionowych, co skraca czas konfiguracji i ogranicza stan magazynowy.
• Klasa wyzwalania Class 10: zapewnia odpowiednio szybkie zadziałanie przy przeciążeniach, chroniąc silnik nawet podczas ciężkiego rozruchu przed uszkodzeniem termicznym.
• Elektroniczna detekcja asymetrii i zaniku fazy: wykrywa nieprawidłowości w zasilaniu i natychmiast odłącza odbiornik, zabezpieczając silnik przed pracą w niebezpiecznych warunkach.
• Niska strata mocy: zmniejsza straty cieplne w szafie sterowniczej, co przekłada się na wyższą efektywność energetyczną i dłuższą żywotność sąsiadujących komponentów.
• Międzynarodowe dopuszczenia (IEC, UL/CSA, ATEX): urządzenie spełnia wymagania wielu rynków i może być stosowane również w strefach zagrożonych wybuchem, co zapewnia uniwersalność zastosowań.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RB3026-1VE0 został zaprojektowany zgodnie z międzynarodowymi normami IEC oraz posiada dopuszczenia UL i CSA, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych na całym świecie. Posiada również certyfikat ATEX umożliwiający pracę w strefach zagrożonych wybuchem. Produkt nosi oznaczenie CE.

Zastosowanie

Elektroniczny przekaźnik przeciążeniowy SIRIUS 3RB3 doskonale sprawdza się w ochronie silników asynchronicznych w różnych gałęziach przemysłu. Dzięki elastycznemu zakresowi nastaw i zaawansowanym funkcjom diagnostycznym znajduje zastosowanie w automatyce maszyn, transporcie, instalacjach HVAC oraz w strefach o podwyższonym ryzyku wybuchu.

• Ochrona silników napędzających pompy, wentylatory i sprężarki w instalacjach przemysłowych i komercyjnych.
• Zabezpieczenie napędów głównych i pomocniczych w liniach produkcyjnych oraz w obrabiarkach CNC.
• Stosowanie w szafach sterowniczych systemów transportu taśmowego i dźwigów, gdzie wymagana jest wysoka niezawodność.
• Praca w strefach zagrożonych wybuchem (ATEX) – np. w przemyśle chemicznym, petrochemicznym i wydobywczym przy zgodnej z przepisami eksploatacji.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego 3RB3026-1VE0 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się bezpośrednio na styczniku (w rozmiarze S0 systemu SIRIUS), co pozwala zaoszczędzić miejsce w szafie sterowniczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przewody przyłączeniowe należy dobrać zgodnie z maksymalnym prądem roboczym (do 40 A), a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. W przypadku wątpliwości dotyczących doboru nastaw prądowych należy kierować się wartością prądu znamionowego zabezpieczanego silnika.

FAQ

• Jak ustawić prąd zadziałania przekaźnika? Prąd nastawia się pokrętłem regulacyjnym na przedniej ściance urządzenia w zakresie 10–40 A. Wartość należy dobrać do prądu znamionowego silnika (z tabliczki znamionowej), zwykle ustawia się go na poziomie 1,0–1,05 × In silnika.
• Czy przekaźnik chroni przed zanikiem fazy? Tak, elektroniczny układ pomiarowy wykrywa asymetrię oraz brak jednej fazy i wyzwala odłączenie silnika, zapobiegając jego pracy w niesymetrycznym układzie, co mogłoby doprowadzić do uszkodzenia uzwojeń.
• Jaki jest stopień ochrony (IP) tego przekaźnika? Urządzenie przeznaczone jest do montażu w szafie sterowniczej – typowo aparatura modułowa ma stopień ochrony IP20. Szczegółowe informacje znajdują się w karcie katalogowej producenta.
