Przekaźnik przeciążeniowy 0,32-1,25A ochrona silnika S00, Class 10, montaż na styczniku | 3RB3016-1NE0 Siemens

Alternatywny kod produktu: 3RB30161NE0

Opis i Kluczowe Cechy

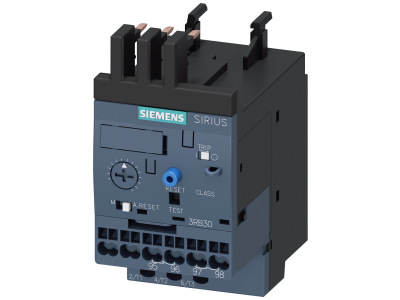

Elektroniczny przekaźnik przeciążeniowy Siemens SIRIUS 3RB3016-1NE0 przeznaczony do ochrony silników w rozmiarze S00. Urządzenie oferuje zakres nastawczy prądu 0,32–1,25 A, co pozwala na precyzyjne dopasowanie do parametrów chronionego odbiornika. Klasa wyzwalania Class 10 gwarantuje odpowiednie opóźnienie przy standardowym rozruchu silnika. Przekaźnik montowany jest bezpośrednio na styczniku, oszczędzając miejsce w szafie sterowniczej.

• Zakres prądowy 0,32–1,25 A: Umożliwia obsługę szerokiej gamy silników – jeden typ przekaźnika wystarcza do zabezpieczenia całej serii napędów.
• Klasa wyzwalania Class 10: Zapewnia optymalną charakterystykę czasowo-prądową dla rozruchów o normalnym czasie trwania, bez zbędnych zadziałań w momencie startu silnika.
• Ochrona przed asymetrią i zanikiem fazy: Wykrywa nieprawidłowości w zasilaniu, które mogą prowadzić do przegrzania uzwojeń, i odłącza odbiornik zanim dojdzie do uszkodzenia.
• Niska strata mocy: Energooszczędna konstrukcja zmniejsza wydzielanie ciepła wewnątrz rozdzielnicy, co przekłada się na mniejsze ryzyko przegrzania i niższe koszty klimatyzacji.
• Montaż na styczniku S00: Bezpośrednie połączenie mechaniczne z aparatem wykonawczym skraca czas instalacji i minimalizuje okablowanie.

Zgodność z Normami

Przekaźnik 3RB3016-1NE0 posiada międzynarodowe dopuszczenia IEC, UL/CSA oraz jest przystosowany do zastosowań w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX. Gwarantuje to bezpieczną pracę w instalacjach przemysłowych na całym świecie.

Zastosowanie

Elektroniczny przekaźnik przeciążeniowy przeznaczony jest do ochrony trójfazowych silników asynchronicznych w warunkach normalnego i ciężkiego rozruchu. Sprawdza się w różnych scenariuszach aplikacyjnych:

• Ochrona silników pomp, wentylatorów, sprężarek i przenośników w przemyśle wydobywczym, chemicznym i spożywczym.
• Zabezpieczenie napędów w maszynach produkcyjnych wymagających wysokiej niezawodności przy zmiennym obciążeniu.
• Automatyka budynkowa – ochrona silników w instalacjach HVAC, windach i bramach przemysłowych.
• Sterowanie w strefach zagrożonych wybuchem (ATEX) – przekaźnik może być stosowany w aplikacjach, gdzie występują gazy lub pyły palne.

Wskazówki Montażowe

Montaż i demontaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do bezpośredniego montażu na styczniku w rozmiarze S00 (zgodnie z systemem SIRIUS). Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego obwodu – szczegółowe wartości momentów dokręcania oraz dopuszczalne przekroje znajdują się w dokumentacji producenta. W przypadku montażu w szafie sterowniczej należy zapewnić odpowiednią cyrkulację powietrza, aby nie przekroczyć maksymalnej temperatury otoczenia.

FAQ

• Jaki jest zakres nastawczy przekaźnika 3RB3016-1NE0? Zakres regulacji prądu wynosi od 0,32 A do 1,25 A. Umożliwia to dopasowanie do silników o różnych mocach znamionowych w ramach jednego modelu.
• Jaką klasę wyzwalania ma ten przekaźnik? Urządzenie oferuje klasę wyzwalania Class 10, co oznacza, że przy 7,2-krotności prądu ustawionego wyzwala w czasie 10 sekund (zgodnie z IEC 60947-4-1). Jest to odpowiednie dla standardowych rozruchów silników.
• Czy przekaźnik chroni również przed zanikiem fazy? Tak. Oprócz klasycznego przetężenia przeciążeniowego, przekaźnik wykrywa asymetrię prądów oraz zanik fazy – chroniąc silnik przed pracą na dwóch fazach i wynikającym z tego przegrzaniem.
